Селектор Каналов и Ламповый Предусилитель (4 IN 1)

Добавлено: 26 апр 2016 14:23
SergPhil

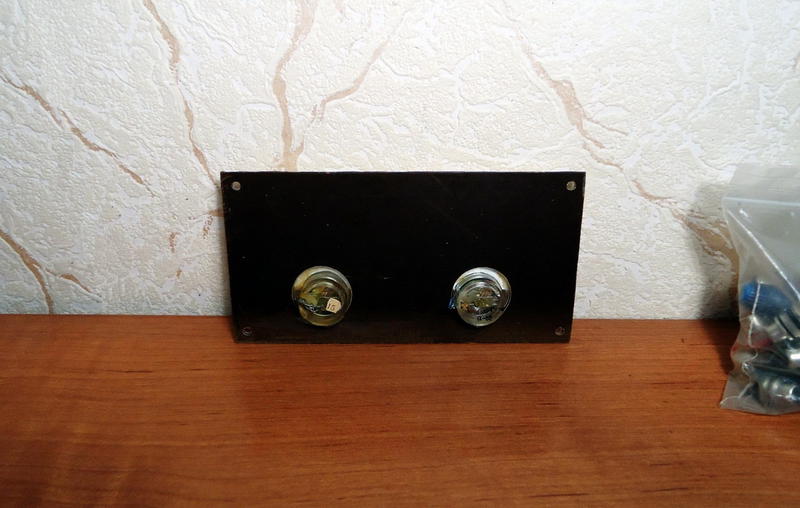

Насмотревшись освежителей воздуха с надписью "2 в 1", а так-же всяких шампуней "3 в 1"....
Я когда-то захотел пойти на рекорд и сделать "4 в 1"!!! На ум пришёл металлический короб с ЧЕТЫРЬМЯ стенками. То есть 4 стенки в 1 коробке.
Мне понравилось. :oops:



Re: (4 IN 1)

Добавлено: 26 апр 2016 14:51
alex
Итак корпус готов.Ждем продолжения.Четыре в одном?..

Re: (4 IN 1)

Добавлено: 26 апр 2016 14:51
Андрей К
Сергей надо техническую мыслЮ продвинуть дальше. Даешь туда 4 усилителя и с каждой стороны управление ими.
Правда к нему столик поворотный надо. А так прям неделька получится. ::;;_'

Re: (4 IN 1)

Добавлено: 26 апр 2016 17:48
wgor
Эка невидаль! Вот, 1 в 4 заделать.... ::;;_'

Re: (4 IN 1)

Добавлено: 26 апр 2016 18:21
SergPhil
alex писал(а): Ждем продолжения.Четыре в одном?.
Андрей К писал(а): Сергей надо техническую мыслЮ продвинуть дальше.
Понял я тогда, что выглядит не совсем уютно. И решил удвоить рекорд "4 в 1". Прикрутил ножки. И стало "четыре ножки в одном ящике".



Re: (4 IN 1)

Добавлено: 26 апр 2016 19:32
metal-daze
Усилок. Корректор, ушной усь, ну и тюнер. Рес получается.

Но оно не сильно нада, лучше стаб с кондеем и понижающим для 110 вольтовой. Ток наверно ещё на двп умножить корпус...
Скока там тады уже получается? 16? Или одно действо в кавычки и тогда снова 8?

Re: (4 IN 1)

Добавлено: 26 апр 2016 21:15
SergPhil
metal-daze писал(а): Но оно не сильно нада,
Была у меня замечательная микросхема усилителя для серьёзной работы индикаторов - К157-ДА1. И схема обвязки этого операционника. А так-же схема Блока Питания



Re: (4 IN 1)

Добавлено: 27 апр 2016 05:44
figma
БП, пред , фонокорректор и индикатор уровня :victory:

Re: (4 IN 1)

Добавлено: 27 апр 2016 07:50
SergPhil
figma,
из перечисленного, только 50% угадано. :-)
Был собран модуль по этим схемам. Трансформатор мощный для этой цели, но это пока так может показаться.


Отправлено спустя 1 минуту 43 секунды:
metal-daze писал(а): Усилок. Корректор, ушной усь, ну и тюнер.
Не.... этого ничего не было.

Re: (4 IN 1)

Добавлено: 27 апр 2016 09:57
Valery_C
Сергей, ты листогиб себе смастерил? Или "на коленке"?

Re: (4 IN 1)

Добавлено: 27 апр 2016 10:11
SergPhil
Валер, это я в последствии стал бегать в какие-нибудь цеха. Хотя ещё раньше приноровился размечать на листе, а затем маленькой болгаркой и металлической полоской проводить лёгкие углубления. После этой процеДУРЫ, любой лист ровненько сгибается руками.
Недалеко от дома нашёл работающий цех на старой шахте...туда к мужикам и стал ходить.

Re: (4 IN 1)

Добавлено: 27 апр 2016 13:52
Valery_C
Это хорошо, когда есть "подшефное" производство под боком. Радуюсь за тебя.

Re: (4 IN 1)

Добавлено: 27 апр 2016 20:09
Андрей Алтай
SergPhil писал(а): маленькой болгаркой и металлической полоской проводить лёгкие углубления. После этой процеДУРЫ, любой лист ровненько сгибается руками.
Здесь по подробнее, можно?

Re: (4 IN 1)

Добавлено: 27 апр 2016 21:42
SergPhil
Андрей Алтай, после того как шаблон вырезан, чертим керном и линейкой на местах сгиба. Далее накладываем на эти места добротный уголок( 50 мм. например) и небольшой болгаркой шлифуем-проводим легонько по этим местам. До нескольких раз(опытным путём). Эти не глубокие проточки сгибаем внутрь. Сгиб получается ровным. Может стоит потренироваться на "кошках".... так сказать - почувствовать.

Re: (4 IN 1)

Добавлено: 29 апр 2016 11:40
SergPhil

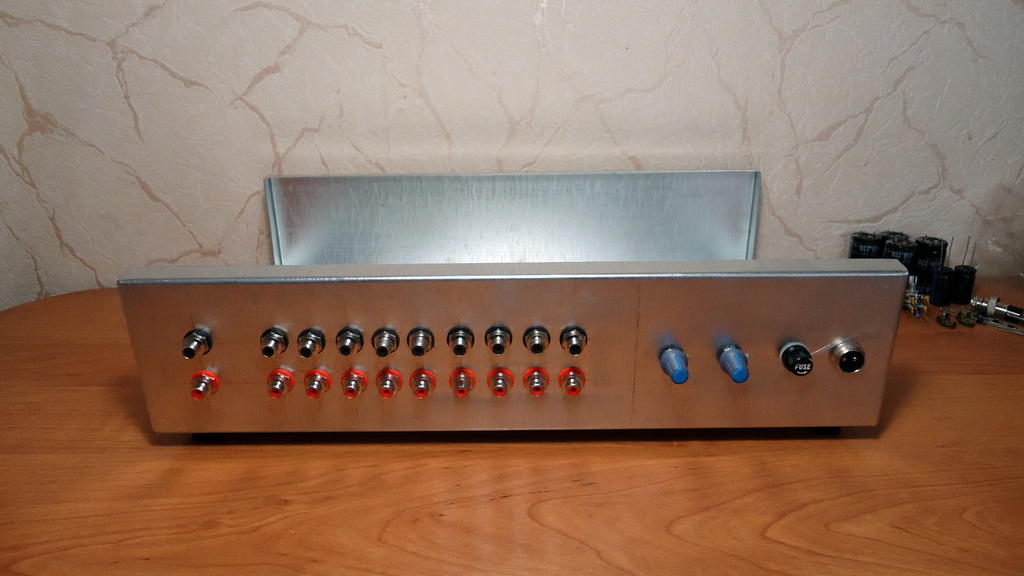

Эти синие регуляторы для индивидуальной тонкой подстройки каждого стрелочного индикатора. Под свои конкретные источники музыки.


Re: (4 IN 1)

Добавлено: 29 апр 2016 17:56
SergPhil
Чумачечая фотокарточка. :grin: Это Селектор Каналов. Пять входов/один выход. И пара сквозных Вход/Выход для каких-то нужд (например для записи на магнитофон).
Это, чо...получается, пока "2 в 1".
1. Стрелочный индикатор звукового сигнала
2. Селектор Каналов


Re: (4 IN 1)

Добавлено: 29 апр 2016 21:31
metal-daze
Нееее :acute: пока не два, а один. Пока только качественный пред вырисовывается. Цапу надо добавлять на последних прогрессивных AK, ALPS моторизированный тож просится.
Сергей! Надо корпус наращивать :-)
Аппетит приходит во время еды!
Не?

Re: (4 IN 1)

Добавлено: 29 апр 2016 22:31
SergPhil
metal-daze писал(а): пока не два, а один. Пока только качественный пред вырисовывается.
Так бывают(даже чаще) преды без Селектора Каналов(я про ламповые имею ввиду). А Селекторы Каналов отдельными Блоками делают(фото одного из многих ниже).

metal-daze писал(а): апу надо добавлять на последних прогрессивных AK, ALPS моторизированный тож просится.
Сергей! Надо корпус наращивать
Аппетит приходит во время еды!
Не?
Нееее..... :grin: ::;;_' Фигушки! ```:: От американского классического аудиопрома золотой эпохи отклоняться не будем. А так-же, Сакума и Шишидо - ФОРЕВЭ!!!

Re: (4 IN 1)

Добавлено: 29 апр 2016 22:51
metal-daze
SergPhil писал(а):
metal-daze писал(а): пока не два, а один. Пока только качественный пред вырисовывается.
Так бывают(даже чаще) преды без Селектора Каналов(я про ламповые имею ввиду).
metal-daze писал(а): апу надо добавлять на последних прогрессивных AK, ALPS моторизированный тож просится.
Сергей! Надо корпус наращивать
Аппетит приходит во время еды!
Не?
Нееее..... :grin: ::;;_' Фигушки! ```:: От американского классического аудиопрома золотой эпохи отклоняться не будем. А так-же, Сакума и Шишидо - ФОРЕВЭ!!!

Ну если получится, поступай в педогогический!!!

Я как владелец DAP 5500 С ТРЕМЯ входами, и наушникаи с ихсэлэр выхода (вместо Джека с соответств уся) и кучей прибамбасов для упрощения жизни в условиях реальной эксплуатации первый в очередь на устройство встану..., то чОрное надо, и индикаторы как у акуфэсов...
Серёга!!! Енто крик души!!! ;-)

Re: (4 IN 1)

Добавлено: 30 апр 2016 07:46
SergPhil
metal-daze писал(а): Надо корпус наращивать
Аппетит приходит во время еды!
Не?
Это не мой проект.... а аппетита в нём, мне кажется, под завязку.

Чёрным аппарат и будет, а в остальном.... после увлечения цифрой в период 1995-2005 гг., бежал я к аналогу...ой, как бежал!!! К аналогу! Аж в припрыжку. Смотрю иногда на свою коллекцию СиДи в 500 штук..... выбросить жалко и слушать не могу. Кто-то скажет - старик. Но нет-же, сколько знакомых молодых пацанов(в Донбассе, Италии и Британии) интенсивно перепрыгнули на винил.
Винил-Лампа-Бумага - наши верные друзья! :grin:

Re: (4 IN 1)

Добавлено: 30 апр 2016 10:04
SergPhil
Это уже с модулем Тембро-Блока(на лампах) и Предусилителя(на лампах). И Блока Питания к нему.
Выходит "4 в 1".
1. Стрелочная индикация звукового сигнала
2. Селектор каналов
3. Тембро-Блок
4. Предусилитель


Re: (4 IN 1)

Добавлено: 04 май 2016 08:29
SergPhil
Как обычно, пришлось из какашки делать...... шлифовка, полировка стекла. Замена шкалы на винтаж.
На фото - было/стало.


Re: (4 IN 1)

Добавлено: 05 май 2016 13:51
SergPhil
Чтобы индикаторы не шарахались в ящике... делался индикаторный стерео-блок.



Re: (4 IN 1)

Добавлено: 06 май 2016 13:33
С. Михалыч
Послежука я за тобой... :-)

Re: (4 IN 1)

Добавлено: 06 май 2016 13:46
Бутин Игорь
Я тоже-)))

Re: (4 IN 1)

Добавлено: 06 май 2016 14:05
SergPhil
Парни, я прочитал вас. :drinks:

П.С. На плату по привычке приклеиваются светодиодики для подсветки. С желтоватым тёплым ламповым светом.


Почему-то всегда притягивали мой взгляд именно весь открытый вид индикаторов(любых). Это просто мысли вслух... :oops: На снимке, это я баловался.


Re: (4 IN 1)

Добавлено: 08 май 2016 07:41
ratter
Наткнулся на тему, родственную этой. Язык немецкий, но по картинкам все понятно. 10 страниц. Очень интересно.
Судя по к-ву плат, разработчик продает либо их, либо киты.
http://old-fidelity.de/thread-16215.html
Ниже фото оттуда, как примеры реализации.

p. s. Если ТС возражает, свой пост я уберу.



Re: (4 IN 1)

Добавлено: 08 май 2016 09:07
SergPhil
ratter писал(а): Если ТС возражает, свой пост я уберу.
:grin: Ой, рассмешил. Наоборот здорово! :drink:

Re: (4 IN 1)

Добавлено: 18 май 2016 16:25
SergPhil

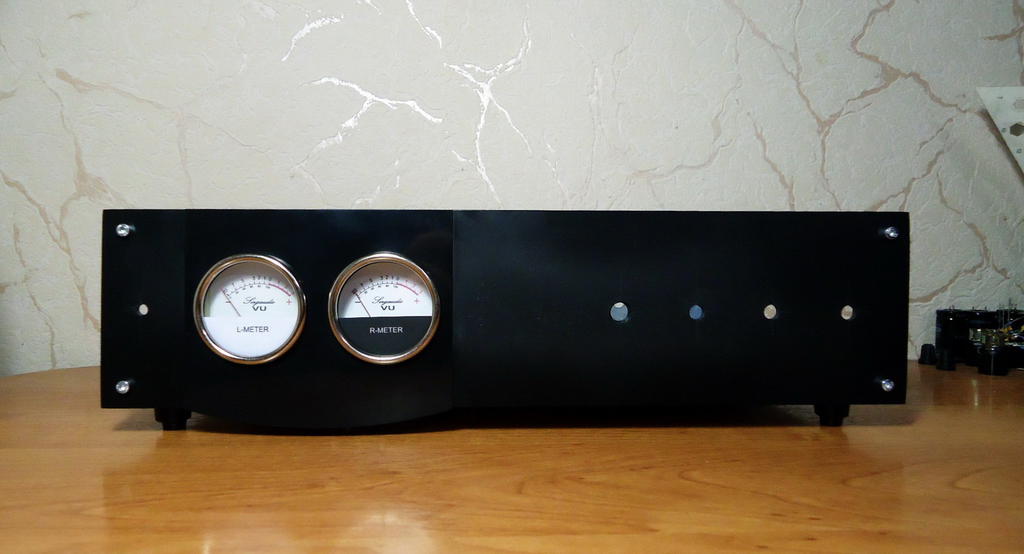

Так индикаторы превращаются в круглые. Разные можно делать комбинации расцветок. Что нижней части, что верхней(шкалы).
Это полностью светлый вариант. Элегантно на самом деле смотрится живьём.


Re: (4 IN 1)

Добавлено: 18 май 2016 20:01
SergPhil
Вот для сравнения два варианта.... фиг знает, как лучше?


Re: (4 IN 1)

Добавлено: 18 май 2016 20:14
figma
SergPhil,
Блин...настолько хорошо, что не пойму, что больше нравится.
И то, и то по-своему классно смотрится. Может, дать белым не чисто белую, а чуть-чуть потемнее шторку ? Или прозрачную, но матовую ?

Re: (4 IN 1)

Добавлено: 18 май 2016 20:23
Rock-n-roller63
SergPhil писал(а): Так индикаторы превращаются в круглые. Разные можно делать комбинации расцветок. Что нижней части, что верхней(шкалы).
Это полностью светлый вариант. Элегантно на самом деле смотрится живьём.

Красотищща!))) С нетерпением жду финального фото, правда, не знаю, в каком году это будет.
Тока мне сразу круглые индикаторы показались очень похожи на счетчики расхода воды.))) Просто недавно их менял, вот и почудилось. :grin: :grin:
Все таки с квадратными как-то брутальнее.

Re: (4 IN 1)

Добавлено: 18 май 2016 20:23
Rock-n-roller63
SergPhil писал(а): Так индикаторы превращаются в круглые. Разные можно делать комбинации расцветок. Что нижней части, что верхней(шкалы).
Это полностью светлый вариант. Элегантно на самом деле смотрится живьём.

Красотищща!))) С нетерпением жду финального фото, правда, не знаю, в каком году это будет.
Тока мне сразу круглые индикаторы показались очень похожи на счетчики расхода воды.))) Просто недавно их менял, вот и почудилось. :grin: :grin:
Все таки с квадратными как-то брутальнее.

Re: (4 IN 1)

Добавлено: 18 май 2016 20:25
SergPhil
figma, на самом деле шторка светло-серая. Но почему то серости не очень заметно :grin: Тем более при освещении лампой. Я сам всегда мучаюсь при предпочтении. Решают сами меломаны. Отдаю им эти мучения. ::;;_'

Re: (4 IN 1)

Добавлено: 18 май 2016 20:38
figma
SergPhil,

Ну да, решать должен заказчик.
Rock-n-roller63 писал(а): круглые индикаторы показались очень похожи на счетчики расхода воды
Ну это вы бросьте... в круглых - особый шарм.

Re: (4 IN 1)

Добавлено: 18 май 2016 20:40
SergPhil
Rock-n-roller63, спасибо!
Согласен, квадраты брутальнее. Но многим хочется винтажности.
А так, да....и на замеры воды могут подойти, и на приборы от ретро-мобилей.... а мне уже и круглые фары от Бентлей и Ягуаров чудятся на ряду с Ровер-75-ыми и Мини Куперами, не говоря о их традиционно-вечными круглыми приборами и часами на приборной панели. ::;;_'

Re: (4 IN 1)

Добавлено: 19 май 2016 17:59
SergPhil
Вот вариант с чёрными...


Re: (4 IN 1)

Добавлено: 19 май 2016 19:03
abv9999
Сереж, мне больше нравится полностью светлый. :-)

Re: (4 IN 1)

Добавлено: 19 май 2016 19:30
SergPhil
abv9999,
Спасибо, Серж! Это я для себя делаю опрос. Потому что мне самому очень сложно определиться...

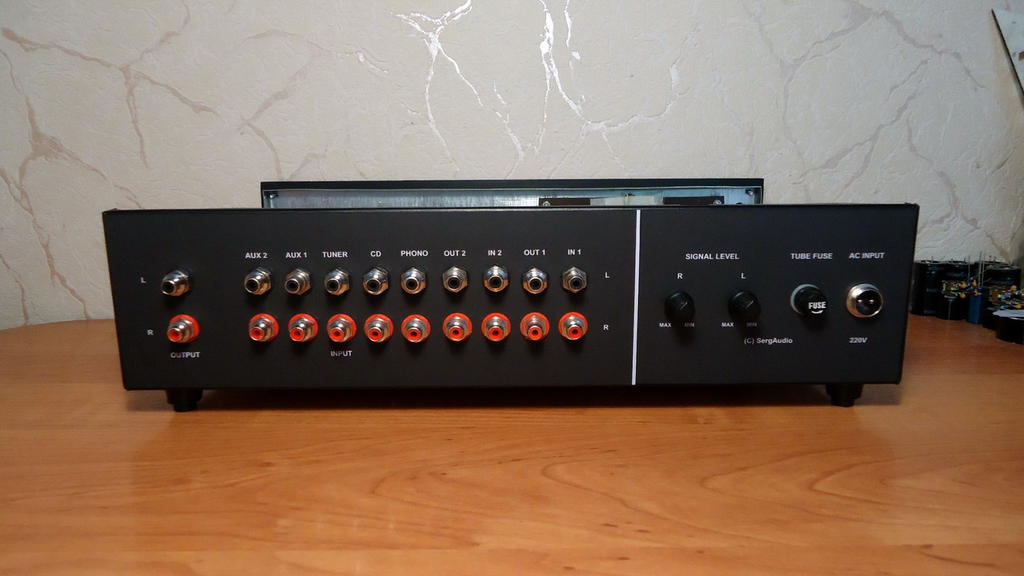

....а это задница.


Re: (4 IN 1)

Добавлено: 19 май 2016 19:59
abv9999
SergPhil писал(а): .а это задница.
Всем бы такие задницы! ))

Re: (4 IN 1)

Добавлено: 19 май 2016 20:38
SergPhil
abv9999, не говори! Задница сильно развита. :-)

Re: (4 IN 1)

Добавлено: 02 июн 2016 19:26
SergPhil
С законченным передним оформлением...... в зависимости от цвета ручек (хром или чёрные), так-же можно точнее подбирать цвет индикаторов.



Re: (4 IN 1)

Добавлено: 02 июн 2016 20:39
figma
SergPhil,

:bb:

Re: (4 IN 1)

Добавлено: 03 июн 2016 05:43
маратище71
Сергей, металл - алюминий?, на оцинковку очень похож...

Re: (4 IN 1)

Добавлено: 03 июн 2016 08:34
SergPhil
figma, :thank_you
маратище71 писал(а): металл - алюминий?, на оцинковку очень похож...
Марат, если ты про ящик. То да, это оцинковка -0.8мм. А крышка - 1мм.

Re: (4 IN 1)

Добавлено: 03 июн 2016 09:53
маратище71
А чем покрашено?, сталкивался с покраской оцинковки - очень капризный материал, краска ч-з год-полтора отходить начинает вместе с грунтовкой, притом, что всё было отлично обезжирено :?:

Re: (4 IN 1)

Добавлено: 03 июн 2016 16:16
SergPhil
маратище71,
Неее.... просто обезжиривание не проходит. Окрашиваемые поверхности сначала наждачкой как следует затираю. Затем мою в горячей воде с мылом и высушить хорошо. Это главный момент - мыло(а лучше хозяйственное) с горячей водой. После сушки, уже протирать спиртом. Ну а дальше - акриловые грунтовки и эмали.

Re: (4 IN 1)

Добавлено: 03 июн 2016 17:50
metal-daze
Это называется, реакция на щелочь. Если выдержать часов шесть в стиральном порошке (на ночь), то поутру и шкурить не понадобится. Оно само станет темным и бархатистым. Т.е покроется равномерной тонкой пленкой окисла.

SergPhil,
Черные однозначно! Когда шторки не сливаются (в данном случае, их отделяет белое и блестящее) и лучший контраст (без перебора), аппарат больше наполняется солидолом ```:: (тем более ручки с фасками)

Забыл добавить, мне дядя Дима на корректор светодиодик (ораньжевый) ставил с такой блестявой вставкой а сзади гайка, размер как у тумблера, думаю вместо зеленой самое то, хотя на вкус и цвет :)

Re: (4 IN 1)

Добавлено: 04 июн 2016 08:20
SergPhil
metal-daze писал(а): светодиодик (ораньжевый) ставил с такой блестявой вставкой а сзади гайка, размер как у тумблера, думаю вместо зеленой самое то, хотя на вкус и цвет :)
Ага, такие продаются. Я наоборот разыскиваю (их почти нигде нет) этот маленький и плоский зелёненький глазочек, чтоб он как можно меньше выделялся и подгоняю гасящий резистор до такой степени, чтоб он ненавязчиво светился с таким-же притусклённым оттенком и насыщенностью как легендарная лампа "кошачий глаз". То есть человек видит, что аппарат включён и нем более того. То есть как это в заводской бытовой аппаратуре...слабо-слабо и ненавязчиво подсвечиваются.
metal-daze писал(а): Черные однозначно! Когда шторки не сливаются (в данном случае, их отделяет белое и блестящее) и лучший контраст (без перебора), аппарат больше наполняется солидолом
Наверно вы правы.... вот подобный дизайн известного в своё время аппарата. Много похожего....


Re: (4 IN 1)

Добавлено: 04 июн 2016 08:26
SergPhil
Глянул повнимательней на фотки....оказывается эта зелёная стекляшка не правильно получается на фото. На самом деле она практически плоская с небольшой сферой. А на фото как СОСОК какой-то.... :grin: ::;;_'
