QUAD 22 продолжение...

Добавлено: 11 сен 2015 18:05
o-leg
И вот продолжение ... К QUAD 405 // Идет соим чередом преод.. QUAD 22...
Пока идёт работа над этим проектом... На сколько затянется ...Не знаю... Но.. По ка вот что есть...

Отправлено спустя 21 минуту 54 секунды:
Вот ещё.. Ну..Как вроде..Должно быть так ... Лицевую панель отдам на пескоструйку... Чтоб убрать все неровности..(Не хочется замарачиваться с полировкой) ..Ручки отдам .Чтоб Поворонили.. (чёрное с белым будет смотреться довольно хорошо..)

Re: QUAD 22 продорлжение...

Добавлено: 11 сен 2015 19:04
SergPhil
:grin: Олег, ты знаешь, что я должен написать.....

Re: QUAD 22 продорлжение...

Добавлено: 11 сен 2015 20:04
figma
Уже :thumbs_up

Re: QUAD 22 продолжение...

Добавлено: 15 сен 2015 16:42
o-leg
Продолжение...
Сегодня сделал заднюю крышку , И сделал стойки.... Скрепив всё ..Для понимания что и как...

Re: QUAD 22 продолжение...

Добавлено: 16 сен 2015 08:28
SergPhil
Мдааа.... Олег, ты настоящий МЕТАЛЛИСТ. Профи!
Класс!

Re: QUAD 22 продолжение...

Добавлено: 16 сен 2015 16:37
o-leg
Сергей! Спасибо.. потихоньку продолжаю... Сегодня сделал Стойку для регуляторов... Громкости,баланса,тембров.... Просверлил отверстия для входов на задней крышке...(Забыл сфотографировать..) Завтра все покажу..

Re: QUAD 22 продолжение...

Добавлено: 16 сен 2015 16:39
Vladimir1970
o-leg писал(а): Сергей! Спасибо.. потихоньку продолжаю... Сегодня сделал Стойку для регуляторов... Громкости,баланса,тембров.... Просверлил отверстия для входов на задней крышке...(Забыл сфотографировать..) Завтра все покажу..
Уже хотся послушать сию красоту ! :yes:

Re: QUAD 22 продолжение...

Добавлено: 16 сен 2015 16:53
o-leg
Vladimir1970 писал(а):
o-leg писал(а): Сергей! Спасибо.. потихоньку продолжаю... Сегодня сделал Стойку для регуляторов... Громкости,баланса,тембров.... Просверлил отверстия для входов на задней крышке...(Забыл сфотографировать..) Завтра все покажу..
Уже хотся послушать сию красоту ! :yes:
Как говорят на Востоке..."Все быстрые дела делаются руками дьявола"... :-) По этому лучше не спешить..( ХОТЯ САМОМУ НЕ ТЕРПИТСЯ УСЛЫШАТЬ ЭТО ВСЁ)...

Re: QUAD 22 продолжение...

Добавлено: 16 сен 2015 18:34
Valery_C
"Да он просто издевается над нами"(С) :hyhyhy:

Re: QUAD 22 продолжение...

Добавлено: 17 сен 2015 17:34
o-leg
Вот всё что изготовил вчера...За фото прошу извинить...
Сверлим под регуляторы...
Снимаем фаски...
Отгибаем уголок ,для большей жёсткости..
Ну а остальное... Уже закрепить ,подогнать проверить...


Re: QUAD 22 продолжение...

Добавлено: 17 сен 2015 18:34
figma
o-leg,

Олег, отличная мысль с фальш/ и несущей панелью...
Особенно восторгнула идея прятанья крепёжных анкеров крутилок :thumbs_up: :thumbs_up: :thumbs_up:

Re: QUAD 22 продолжение...

Добавлено: 17 сен 2015 18:48
o-leg
Сам долго думал как закрепить ручки.. Сначала была мысль просто в торце просверлить отверстие и закрутить стопор..Вроде и не видно будет ,так как вроде бы основная часть крутилки закрыта..Но потом посоветовавшись на работе с "единоверцами" так сказать.... Решил ручки удлинить и подойти к такому варианту..

Отправлено спустя 22 часа 52 минуты 6 секунд:
Продолжаем... Сегодня занимался верхней крышкой..
Потом потихоньку загибал радиус на боковинах корпуса... На гибочном..Продвигая по миллиметрах и разгибая опять.... Ну чтоб подойти к размерам..
Честно скажу замучался... На это всё ущло часа ДВА это точно..
Но Зато получилось!!!
Может покраска и выдаст все огрехи...
Ну теперь остались мелочи...
А это подгонка, доводка ,Ещё надо профрезеровать паз прод переключатели...

Re: QUAD 22 продолжение...

Добавлено: 19 сен 2015 05:37
Андрей Алтай
Монументально.

Re: QUAD 22 продолжение...

Добавлено: 19 сен 2015 10:05
o-leg
А с низу будет просто ровная пластина на которой будут крепиться ножки...

Re: QUAD 22 продолжение...

Добавлено: 19 сен 2015 18:02
AudioManiak
Ни разу не видел этого Квода живьём, но что-то подсказывает, что там не так крепко всё. Приятно смотреть, когда у человека руки оттуда и сделано по-хозяйски. Ждём продолжения . . .

Re: QUAD 22 продолжение...

Добавлено: 22 сен 2015 17:18
o-leg
Продолжаем...
сегодня фрезеровал пазы под переключатели входов и под другие кнопки..
Что бы кноппки работали нормально и не мешали пружинки пришлось расширить пазы..., и естественно работа напильником..Что бы подпилить
углы...
После зборки оставил такой вариант..
С учётом того что ручки будут чёрного цвета..

Re: QUAD 22 продолжение...

Добавлено: 23 сен 2015 12:01
SergPhil
Ништяк! :-)

Re: QUAD 22 продолжение...

Добавлено: 23 сен 2015 12:41
Valery_C
Жалко, что приходится для аутентичности П2К использовать. Один из самых ненадежных переключателей.

Re: QUAD 22 продолжение...

Добавлено: 23 сен 2015 16:38
o-leg
Валерий..А какие надёжные и чтоб подходили по коммуникации так сказать?

Отправлено спустя 49 минут 6 секунд:
Сегодня было много работы..так что успел сделать только ножки...
Нашёл довольно неплохую рези ну с матерчатой прослойкой и вырубал кругляки..
Ну а потом ,(решил их изготовить чёрного цвета).. протачиваем заготовку (капролон),сверлим и нарезаем резьбу ,чтоб закрепить на пластине..делаем выточку под резинку и клеем на клей...
И вот что получилось..

Отправлено спустя 23 часа 36 минут 53 секунды:
Продолжаем...

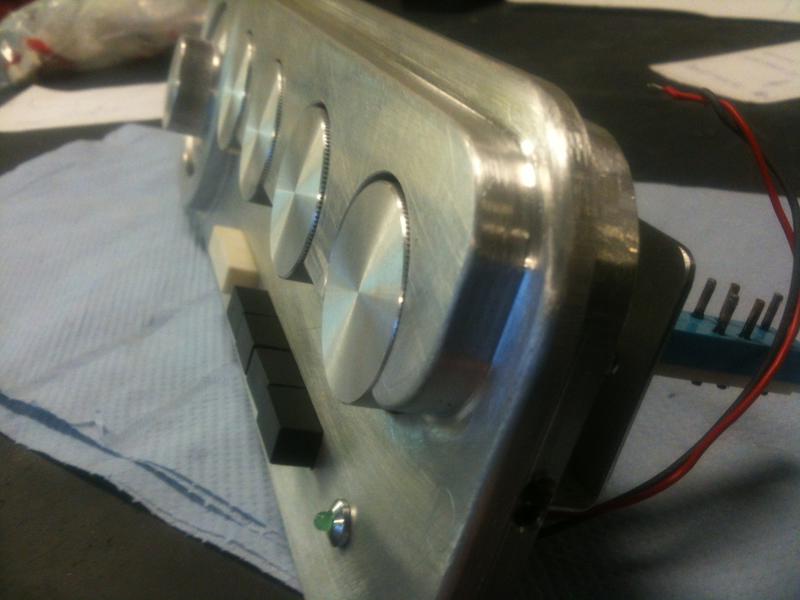

Сегодня просверлил отверстие под светодиодик...Так как передняя пластина толстая..То профрезеровал понижение с учётом того что бы его вкрутить и закрепить..

И закрепил винтиками (впотай) ..Крышку..
На сегодня пока всё...

Re: QUAD 22 продолжение...

Добавлено: 24 сен 2015 18:44
Vladimir1970
Вот это класс , корпус получается Hi End :yes: адназначна !!! ```::

Re: QUAD 22 продолжение...

Добавлено: 24 сен 2015 19:20
abv9999
Вот что значит гений металлообработки!

Re: QUAD 22 продолжение...

Добавлено: 27 сен 2015 15:35
o-leg
Ну ..Ребята прям расхвалили..Изображение

Re: QUAD 22 продолжение...

Добавлено: 28 сен 2015 17:33
o-leg
Сегодня особо серьёзного нет... Отрубал крышку нижнюю.. Разметил ,просверлил отверстия и нарезал резьбу ... Под М 3 в потай...
Фаску снял по больше так как крышка не толстая 1.3 мм. что бы винт не упирался..

Крышку прозенковал сразу ,так как зенковка при такой толщине металла даёт исходный диаметр больше 3х мм.


Ну и нарезал резьбу в корпусе...Закреплять пока не стал .. так как думаю завтра посверлить отверстия под ножки..

Re: QUAD 22 продолжение...

Добавлено: 29 сен 2015 17:40
o-leg
Сегодня прикрепил ножки к днищу..

Ну вот так получилось со стороны...


Re: QUAD 22 продолжение...

Добавлено: 02 окт 2015 16:56
o-leg
Сегодня подумали и я решил.. Использовать последнюю крутилку как кнопку включения... Но после просчитывания размера длины хода "кнопки"..получилось что она сильно болтается... По этому выточил втулку..Из капролона....
Запрессовал её в корпус
И вот получилось.. Когда выключино..
Когда включено будет так..
И сегодня покрасил верхнюю крышку..


Ну пока всё...

Re: QUAD 22 продолжение...

Добавлено: 02 окт 2015 18:25
demi
Это очень круто!
А с начинкой какие планы? Тоже всё сам?

Re: QUAD 22 продолжение...

Добавлено: 02 окт 2015 20:01
o-leg
demi писал(а): Это очень круто!
А с начинкой какие планы? Тоже всё сам?
Ну .. С начинкой я не очень дружу... Но я думаю что там будет всё нормально..У меня есть очень хороший мастер ..С ним и затеяли этот проэкт.. По мере продвежения..Буду выкладывать...Но Это уже от меня не зависит..Могу сказать что будет всё на лампочках..

Re: QUAD 22 продолжение...

Добавлено: 04 окт 2015 04:52
GeHHenA
У меня есть очень хороший мастер ..С ним и затеяли этот проэкт..
Бресстки и Флэджер № 2! :-)

Re: QUAD 22 продолжение...

Добавлено: 04 окт 2015 07:38
o-leg
GeHHenA писал(а):
У меня есть очень хороший мастер ..С ним и затеяли этот проэкт..
Бресстки и Флэджер № 2! :-)
Может быть ... У меня по месту, он тут зарегистрирован под ником Iavals

Re: QUAD 22 продолжение...

Добавлено: 05 окт 2015 16:42
o-leg
Сегодня сделал экран для трансформатора..И закрепил его на стойках...(сказали так надо..)
Собственно коробочка..

Прошу прощения что не снял весь процесс... (повторим)... Даже с деталеровкой... (Ну забыл как то!!!)Изображение
Вот так получилось после того как закрепил..

Отправлено спустя 23 часа 40 минут 53 секунды:
Закрепил трансформатор внутри экрана..

Re: QUAD 22 продолжение...

Добавлено: 08 окт 2015 16:17
o-leg
Сегодня изготовил пластину для монтажа..
Отрубал листа дюраля ....

Отрезал на фрезерном станке уголок который мешал...

Закрепил на стойках зажимами, просверлил..Нарезал резьбу...(забыл сфотографировать)

Побыстрячку выточил стойки или дистанционные втулки...Как назвать точнее...

Потом закрепил винтиками М3


Re: QUAD 22 продолжение...

Добавлено: 08 окт 2015 17:59
metal-daze
:thumbs_up
Руки золотые!!!
А сколько уже вес отличного металла на данном этапе?

Re: QUAD 22 продолжение...

Добавлено: 19 окт 2015 09:19
GeHHenA
Что то как то затихла тема :-(

Re: QUAD 22 продолжение...

Добавлено: 19 окт 2015 10:01
ratter
да, кстати...

Re: QUAD 22 продолжение...

Добавлено: 19 окт 2015 16:34
SergPhil
Олеж, дружище, не пропадай. Я всё время контролирен тему....а тебя всё нет.

Re: QUAD 22 продолжение...

Добавлено: 19 окт 2015 16:40
o-leg
Прошу прощения ,за тишину :-( Надо как то попробовать вынести с работы... И отдать для внесения начинки и продолжения доработки морды... Отдать про пескоструить... И договориться отдать ручки в гальванику... И вот головная боль номер один...Как потом нанести надписи???? Пока шарюсь по инету ищу варианты... Может написать Сергею он что подскажет.. Ведь он у себя как то делает? В данный момент продвигается по начинки QUAD 405 ..Если что на следующей недели выложу фото..
Пока вот так...

Re: QUAD 22 продолжение...

Добавлено: 19 окт 2015 17:22
SergPhil
o-leg писал(а): Может написать Сергею
Олег, я от твоего имени только что у него (у этого Сергея) спросил. Он сказал, что способов в мире множество....но он делал только один. А именно: лазерная гравировка на ЧПУ. Затем покрывает чёрной эмалью всю поверхность. Ждёт не менее суток, чтоб капитально высохло. И напоследок трёт достаточно мелкой наждачкой мокрым способом (наждачку и поверхность постоянно смачивать в воде).
С меня он потребовал 50 доллеров. Я ему уже перевёл на карту Сбербанка России. :grin: ::;;_'

Отправлено спустя 7 минут 51 секунду:
Тут некоторые и другие способы делали с помощью утюга и переводки...может они тоже подскажут. Я такое не пробовал...поэтому не силён.

Re: QUAD 22 продолжение...

Добавлено: 19 окт 2015 17:58
o-leg
SergPhil писал(а):
o-leg писал(а): Может написать Сергею
Олег, я от твоего имени только что у него (у этого Сергея) спросил. Он сказал, что способов в мире множество....но он делал только один. А именно: лазерная гравировка на ЧПУ. Затем покрывает чёрной эмалью всю поверхность. Ждёт не менее суток, чтоб капитально высохло. И напоследок трёт достаточно мелкой наждачкой мокрым способом (наждачку и поверхность постоянно смачивать в воде).
С меня он потребовал 50 доллеров. Я ему уже перевёл на карту Сбербанка России. :grin: ::;;_'

Отправлено спустя 7 минут 51 секунду:
Тут некоторые и другие способы делали с помощью утюга и переводки...может они тоже подскажут. Я такое не пробовал...поэтому не силён.


А я имел в виду тебя... :-) Но мне он не подходит... так как я собираюсь пескоструить "морду" , то потом работать там нождачкой я думаю не очень подойдёт..

Re: QUAD 22 продолжение...

Добавлено: 19 окт 2015 18:58
SergPhil
Да, с пескоструйкой я не пробовал. :-(
Может вот этот способ попробовать?
http://www.youtube.com/watch?v=vmcxiWC4z_k

Re: QUAD 22 продолжение...

Добавлено: 06 дек 2015 00:18
Vladimir1970
Очень хотелось бы узнать как продвигается проект , уж очень красиво , качественно и надёжно всё получается !
