Страница 2 из 4

Арктур 006 вторая жизнь.

Добавлено: 26 ноя 2014 00:28
Андрей Алтай
Было
Стало
Спасибо форуму.

Re: Арктур 006 вторая жизнь.

Добавлено: 10 дек 2014 13:45
Андрей Алтай
Схема однокнопочного включения и выключения привода диска:
Вверху слева, кнопка пуск\стоп без фиксации и индикация включения. Ниже, одновибратор и триггер управления. Правее, стабилизатор питания 9в. Ниже родной транс Арктура. Внизу слева, стробоскоп на светодиодах (схема от веги эп 122с). Есть нарисованые платы в ЛУТе. Могу выложить.
ЗЫ Схему управления скоростью и индикации сделаю позже.
Удачи.
ЗЫЗЫ Александр (figma) петли мне пришли. Огромное Вам спасибо за отзывчивость. Пойду списываться с Дмитрием (UncleTim) по поводу креплений.

дополнил с точками подключения к плате ЭПУ.

Re: Арктур 006 вторая жизнь.

Добавлено: 10 дек 2014 14:56
Андрей Алтай
Светодиоды в строб можно любые, какие душа пожелает.
Я перепробовал разные. Остановился на желтых.
:)

Re: Арктур 006 вторая жизнь.

Добавлено: 10 дек 2014 15:05
figma
Андрей Алтай

Да не за что, мастерите на здоровье.

Re: Арктур 006 вторая жизнь.

Добавлено: 10 дек 2014 18:29
tagpin
Андрей Алтай писал(а):Светодиоды в строб можно любые, какие душа пожелает.
Я перепробовал разные. Остановился на желтых.

Красные более аутентичные.

Re: Арктур 006 вторая жизнь.

Добавлено: 10 дек 2014 19:36
бабай
Андрей Алтай писал(а):Светодиоды в строб можно любые, какие душа пожелает.
Я перепробовал разные. Остановился на желтых.
:)

И это правильно ........ самый приятный и неизбитый цвет и прекрасно сочетается с макинтошем . Приятно наблюдать не только за наличием правильных рук , но и присутствием хорошего вкуса. :-)

Re: Арктур 006 вторая жизнь.

Добавлено: 10 дек 2014 19:54
ratter
Вот явно шильдика спереди не хватает. Такого красивого, из черненого металла...

Re: Арктур 006 вторая жизнь.

Добавлено: 10 дек 2014 19:58
бабай
ratter писал(а):Вот явно шильдика спереди не хватает. Такого красивого, из черненого металла...
Почему бы не из серебра ? Такая поделка вполне заслуживает .

Re: Арктур 006 вторая жизнь.

Добавлено: 10 дек 2014 20:08
ratter
да хоть из урана обедненного. Без шильда пусто как-то.

Re: Арктур 006 вторая жизнь.

Добавлено: 10 дек 2014 20:33
wgor
ratter писал(а): Такого красивого,
На букву Ya... :cool:

Re: Арктур 006 вторая жизнь.

Добавлено: 10 дек 2014 20:37
figma
Я бы унитровский поискал... на Ибее, покошернее.

Re: Арктур 006 вторая жизнь.

Добавлено: 10 дек 2014 20:56
бабай
А при чем тут Унитра ?

Шильдик должен быть фирменным , от производителя аппарата ........... Это уже не Мерседес ........ а вполне себе Брабус .

Re: Арктур 006 вторая жизнь.

Добавлено: 10 дек 2014 21:07
ratter
полностью солидарен.

Re: Арктур 006 вторая жизнь.

Добавлено: 11 дек 2014 06:58
GeHHenA
А при чем тут Унитра ?
а ЭПУ то чьё?

Re: Арктур 006 вторая жизнь.

Добавлено: 11 дек 2014 08:48
Whip
красиво так, с вензелями, написать (вырезать, вытравить да как угодно) - Алтай или как угодно :-)

Re: Арктур 006 вторая жизнь.

Добавлено: 13 дек 2014 22:11
Mister
ratter писал(а):Вот явно шильдика спереди не хватает. Такого красивого, из черненого металла...
автору могу помочь из нержи полированной сделать, отгравирую по авторскому дизайну. есть доступ к лазерной резке, поэтому еще и вырежу. если интересно могу фото образцов выложить.

Re: Арктур 006 вторая жизнь.

Добавлено: 15 дек 2014 11:43
Андрей Алтай
Про шильдик пока не думал.
Выкладываю схему управления скоростью и индикации. Может кому пригодится.

Re: Арктур 006 вторая жизнь.

Добавлено: 15 дек 2014 12:33
Mister
Андрей Алтай писал(а):Про шильдик пока не думал.
Выкладываю схему управления скоростью и индикации. Может кому пригодится.
Вы подумайте, я сделаю бесплатно, оплатите только пересылку. У меня вопрос по схеме однокнопочного вкл/выкл, ее можно перевести в двухкнопочное?

Re: Арктур 006 вторая жизнь.

Добавлено: 15 дек 2014 13:31
Андрей Алтай
Mister писал(а):
Андрей Алтай писал(а):Про шильдик пока не думал.
Выкладываю схему управления скоростью и индикации. Может кому пригодится.
Вы подумайте, я сделаю бесплатно, оплатите только пересылку. У меня вопрос по схеме однокнопочного вкл/выкл, ее можно перевести в двухкнопочное?
Хорошо. Подумаю.
Простая схема двукнопочного пуска.
:)

Re: Арктур 006 вторая жизнь.

Добавлено: 15 дек 2014 13:33
Андрей Алтай
Mister писал(а):
ratter писал(а):Вот явно шильдика спереди не хватает. Такого красивого, из черненого металла...
автору могу помочь из нержи полированной сделать, отгравирую по авторскому дизайну. есть доступ к лазерной резке, поэтому еще и вырежу. если интересно могу фото образцов выложить.
Если не трудно. Покажите образцы.

Re: Арктур 006 вторая жизнь.

Добавлено: 15 дек 2014 14:21
alanti1
Mister писал(а):ее можно перевести в двухкнопочное?
Использовать ТМ2 как RS триггер.

Re: Арктур 006 вторая жизнь.

Добавлено: 15 дек 2014 14:47
Андрей Алтай
alanti1 писал(а):
Mister писал(а):ее можно перевести в двухкнопочное?
Использовать ТМ2 как RS триггер.
Абсолютно согласен.


Re: Арктур 006 вторая жизнь.

Добавлено: 15 дек 2014 18:22
Mister
Андрей Алтай писал(а): Если не трудно. Покажите образцы.
вот:Изображение
потеки, это жена тряпкой протирала, а так нержа хим. полирована.
за схемы спасибо

Re: Арктур 006 вторая жизнь.

Добавлено: 16 дек 2014 00:14
Андрей Алтай
класс !!:!!

Re: Арктур 006 вторая жизнь.

Добавлено: 16 дек 2014 08:41
pandoc
Андрей!Оч.хорошая и тонкая работа доведенная до законченного изделия!!!Похвально.Удачи в дальнеЙших работах.

Re: Арктур 006 вторая жизнь.

Добавлено: 16 дек 2014 12:18
figma
Андрей Алтай

Не спешите с шильдиками, обратитесь к Денис Сергеевич.
Ему кто-то делал бронзовые с гравировкой - вот те для Вашего прибора были бы прекрасны.

Вот здесь :

http://audioes.ru/index.php

он чаще бывает, чем на этом форуме.

Re: Арктур 006 вторая жизнь.

Добавлено: 17 дек 2014 06:01
Андрей Алтай
pandoc спасибо.
fjgma занимательное чтиво. Внемлю.

Re: Арктур 006 вторая жизнь.

Добавлено: 31 дек 2014 14:18
Андрей Алтай
На днях забрал уши для петель, что прислал Александр figma, у Дмитрия UncleTim. Заодно и познакомились оффлайн так сказать.
После праздника начну, а то руки чешутся.
:)
Огромное спасибо за отзывчивость и участие. С наступающим Новым годом!

Re: Арктур 006 вторая жизнь.

Добавлено: 31 дек 2014 17:02
figma
Андрей Алтай писал(а):занимательное чтиво. Внемлю.

:-D :-D :-D

Re: Арктур 006 вторая жизнь.

Добавлено: 11 янв 2015 14:08
Андрей Алтай

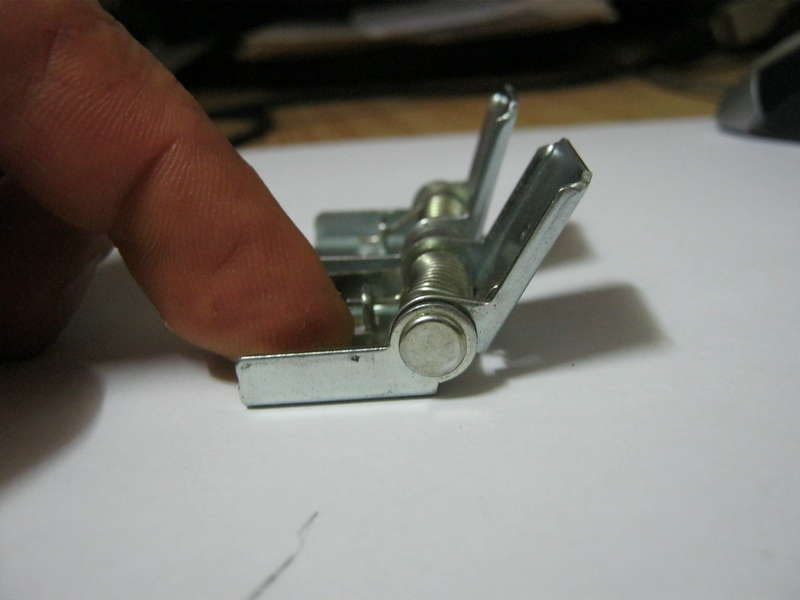

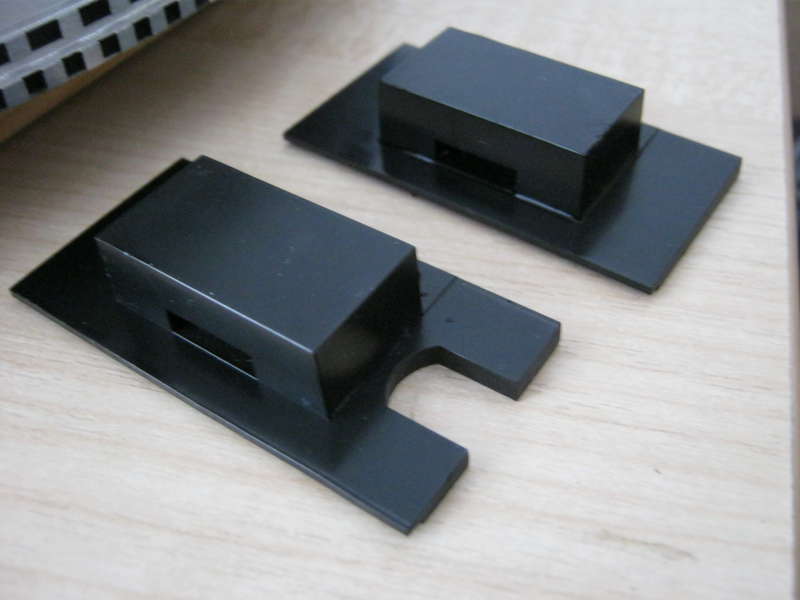

Ну, вот и дошли руки до петель.
Обработал нижние крепления петель. Во время осмотра обнаружил технологическое отверстие рядом с одной из петель, что немного усложнило задачу.Изображение
Ну, померил...
Красота.

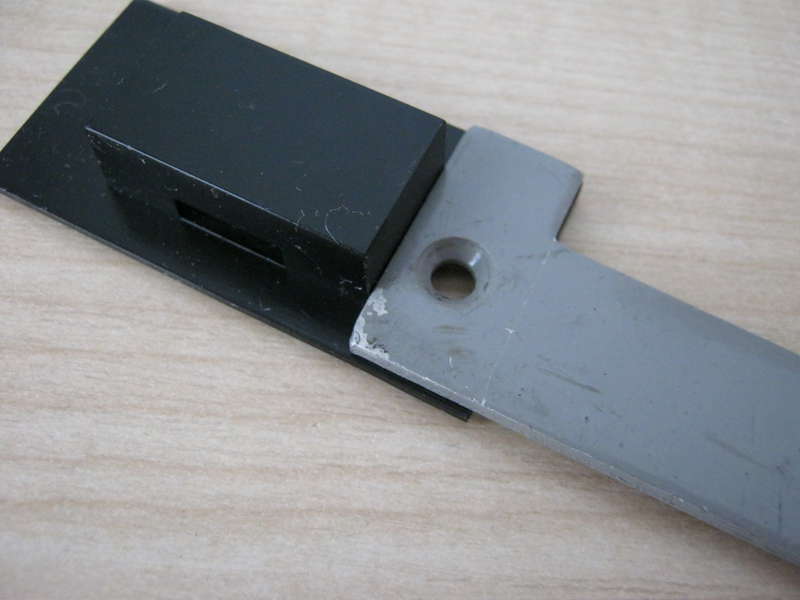

Как крепить? Решение витало в воздухе, ну не шайбой-же. Блин... точно, накладка!! Порылся в закормах нашел алюминевую планку, даже две.

Пилим, шлифуем.
Крепим.

Re: Арктур 006 вторая жизнь.

Добавлено: 11 янв 2015 15:19
Андрей Алтай
Обработал верхние крепления, сделал ответные планки. Получися вот такой комлект:Изображение
На верхние крепления наклеил двусторонний скотч
С трепетом просверлил отверстия в крышке и.... Вуаля!!!
Финальный аккорд. Установка демпферов.
Вроде все.
ЗЫ. В дальнейших планах "закварцевать" двигатель.

Re: Арктур 006 вторая жизнь.

Добавлено: 11 янв 2015 15:29
figma
Класс !




У петель хватает силы крышку держать в открытом виде ?

Re: Арктур 006 вторая жизнь.

Добавлено: 11 янв 2015 15:38
Андрей Алтай
figma писал(а):Класс !




У петель хватает силы крышку держать в открытом виде ?
Александр тебе и Дмитрию +100 в карму.
Усилия пружин не хватило. Крышка тяжелая. Покрутил, повертел петли. Подумал. Да и увеличил угол откидывания (подточил упоры) градусов на 10-12. Все встало на свои места. Вон, на фото видно какой получился угол. Крышка не касается стены.

Re: Арктур 006 вторая жизнь.

Добавлено: 11 янв 2015 15:46
Андрей Алтай
Вот так. Та, что ближе оригинал, дальше - доработанная.

Re: Арктур 006 вторая жизнь.

Добавлено: 11 янв 2015 15:50
просто коля
везет же людям. руки откуда надо растут. класс. интересно а электронику 030 в новый корпус можно вкорячить? а то верхней панели нет и некошерно. а так хочеться к винилу приобщиться. :;:;?!
и куда все крепить ведь там нет такой шасси как на артуре.

Re: Арктур 006 вторая жизнь.

Добавлено: 11 янв 2015 16:37
figma
Андрей Алтай писал(а):Вот так. Та, что ближе оригинал, дальше - доработанная.
Отлично.
Потому как вспомнил я, от чего петли... была это Соня мидийного формата, ессно у неё крышка легче.

Re: Арктур 006 вторая жизнь.

Добавлено: 11 янв 2015 19:46
edward66
Андрей Алтай
Вы Мастер! Великолепная работа!

Re: Арктур 006 вторая жизнь.

Добавлено: 11 янв 2015 20:46
Vladimir1970
Да , и впрямь преобразился проигрыватель ! (==)
Респект мастеру ! :yes:

Re: Арктур 006 вторая жизнь.

Добавлено: 12 янв 2015 07:43
Kolhoznik
Такой аппарат и звучать будет МАСТЕРски...
:thumbs_up

Re: Арктур 006 вторая жизнь.

Добавлено: 12 янв 2015 09:44
маратище71
ЗдОрово! !!:!!

Re: Арктур 006 вторая жизнь.

Добавлено: 12 янв 2015 14:05
Андрей Алтай
Спасибо за комплименты, но может покритикует кто?
Для объективизму так сказать :-)

Re: Арктур 006 вторая жизнь.

Добавлено: 12 янв 2015 16:45
Андрей Алтай
2uri писал(а):
Андрей Алтай писал(а):Спасибо за комплименты, но может покритикует кто?
Для объективизму так сказать :-)
в такой корпус кишки бы солиднее :-)
Тонарм - согласен, а шасси чем не угодил? Прямой привод двигателя легко "кварцуется" и метки стоят как солдаты на посту.
Рокот? Да, рокот есть. В момент разгона, а затем тишина.
:)

Re: Арктур 006 вторая жизнь.

Добавлено: 12 янв 2015 16:55
Андрей Алтай
С платой управления двигателя пришлось конечно повозиться, но оно того стоило. Поляки они еще те затейники. Принципиальных схем на этот ЭПУ только у меня 4 шт. и все немого разные. Начиная стабилизатором питания и заканчивая АПЧ.

Re: Арктур 006 вторая жизнь.

Добавлено: 13 янв 2015 15:03
Андрей Алтай

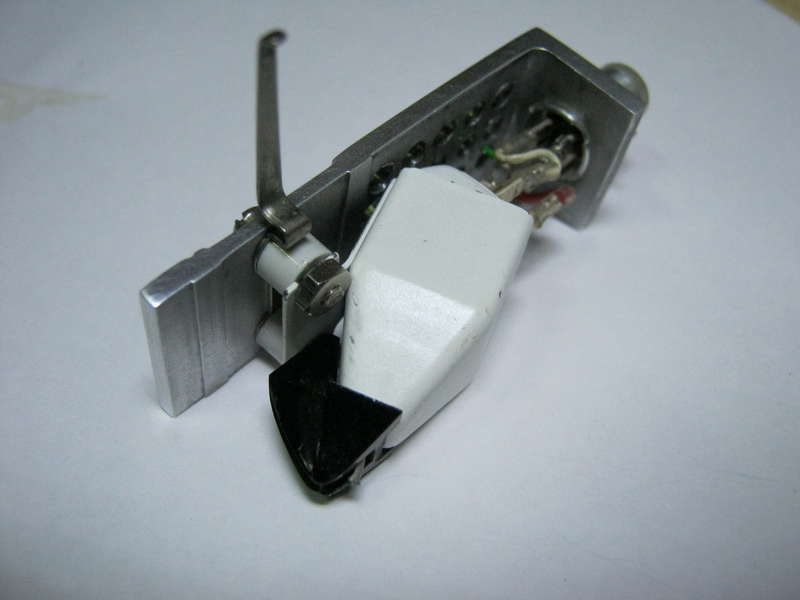

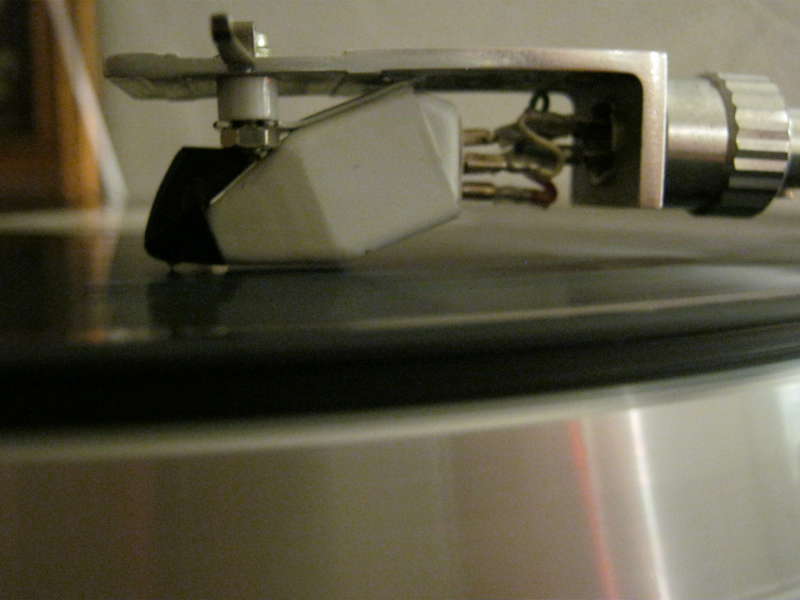

Прикупил сегодня Pickering U38(U 380). Поставил пока на Унитровский шелл.
Ну что сказать господа? Вкусно, очень. AT95 не хочется ставить. Вот такие пироги.


Re: Арктур 006 вторая жизнь.

Добавлено: 13 янв 2015 16:58
abv9999
Андрей Алтай

Кстати... То-ли не увидел, то-ли пропустил. У вас высота тонарма регулируется?

Re: Арктур 006 вторая жизнь.

Добавлено: 13 янв 2015 17:49
kbn
Наверно на креплениях крышки снаружи тоже лучше накладки сделать, а не шайбы.
Кстати если захромировать-вобще супер будет

Re: Арктур 006 вторая жизнь.

Добавлено: 13 янв 2015 21:41
Слепой Пью
Андрей Алтай
это какой то нереальный зачет! немного таких законченых конструкций такого качества! я бы сказал - единицы.
ps долго думал над крупными клавишами (правда для другой задумки) воспользуюсь идеей, если руки дойдут! оч понравилась реализация.

Re: Арктур 006 вторая жизнь.

Добавлено: 14 янв 2015 02:04
сема69
Андрей Алтай писал(а):Спасибо за комплименты, но может покритикует кто?
Для объективизму так сказать :-)
А что критиковать то, надо посмотреть, послушать. Нет чтоб в гости позвать...

Re: Арктур 006 вторая жизнь.

Добавлено: 14 янв 2015 04:50
маратище71
Андрей Алтай писал(а):Прикупил сегодня Pickering U38(U 380). Поставил пока на Унитровский шелл.
Судя по фото, с высотой тонарма придётся играться

Re: Арктур 006 вторая жизнь.

Добавлено: 14 янв 2015 07:24
Kolhoznik
маратище71 писал(а): Судя по фото, с высотой тонарма придётся играться
Такая же мысль приходит, только если фото не искажает,
а то я и шелл бы подвыпрямил :-D

Re: Арктур 006 вторая жизнь.

Добавлено: 14 янв 2015 11:13
Андрей Алтай
abv9999 писал(а):Андрей Алтай

Кстати... То-ли не увидел, то-ли пропустил. У вас высота тонарма регулируется?
Ну, как сказать... Поляки предложили довольно оригинальный способ. Прокладочки.
Проще говоря нуна все разобрать положить-убрать прокладку заново собрать. Затейники не так-ли?
Слепой Пью писал(а):Андрей Алтай
это какой то нереальный зачет! немного таких законченых конструкций такого качества! я бы сказал - единицы.
ps долго думал над крупными клавишами (правда для другой задумки) воспользуюсь идеей, если руки дойдут! оч понравилась реализация.
Спасибо
сема69 писал(а):
Андрей Алтай писал(а):Спасибо за комплименты, но может покритикует кто?
Для объективизму так сказать :-)
А что критиковать то, надо посмотреть, послушать. Нет чтоб в гости позвать...
Как приведу в порядок с удовольствием позову
маратище71 писал(а):
Андрей Алтай писал(а):Прикупил сегодня Pickering U38(U 380). Поставил пока на Унитровский шелл.
Судя по фото, с высотой тонарма придётся играться
Конечно, зуд был нестерпимый послушать "мясную" голову.
Kolhoznik писал(а):
маратище71 писал(а): Судя по фото, с высотой тонарма придётся играться
Такая же мысль приходит, только если фото не искажает,
а то я и шелл бы подвыпрямил :-D
Фото немного искажает, шелл прямой как кусок алюминиева уголка :)
