Страница 2 из 4

Re: Выигрыватель )

Добавлено: 08 окт 2014 11:41
abv9999
Решил наконец сделать проигрыватель с роликовым приводом на основе Миракорда и нормальным тонармом.
При этом не отвязывать панель ЭПУ от корпуса, а наоборот, привязать к ней максимально доступную массу плинта.

1. Был собран пакет из фанеры, тщательно склеен и стянут винтами.


2. Обработка на фрезерном станке.



3. Предварительно ЭПУ было освобождено от всех деталей, не связанных непосредственно с приводом диска. Вот что примерно получается.



Достал "из тумбочки" припасенный NOS тонарм Jelco-SA750D, произведенный как ОЕМ для L.A.D. (London Acoustical Developments).
Вот такой:


Его установочная база составляет 214 мм, под это было размечено и просверлено отверстие в панели ЭПУ.
По второму отверстию на этом фото можно судить, насколько штатный тонарм короче.


Re: Выигрыватель )

Добавлено: 09 окт 2014 18:30
SergPhil
abv9999 писал(а):В общем, по итогам прослушивания данного корча, и 22-й роликовый Миракорд и алюминиевый DD Техникс уехали жить на ПМЖ в кладовку.
:grin: :thumbs_up

Re: Выигрыватель )

Добавлено: 09 окт 2014 18:38
abv9999
agisis писал(а):хорошо панель перед пересылом не обрезали
Андрей, если бы обрезали, я бы сделал армборд из "ценных пород" :grin: Да может еще и сделаю...
agisis писал(а):насчет высоты диска, да..не "топить" же тонарм
Ну кстати рассматривал вариант и притопить. Ничего страшного. Но регулировать высоту станет неудобно, поэтому для себя выбрал обратный путь, у которого будут еще и дополнительные плюшки ))
agisis писал(а):молодец!
п..с..голова МС
Спасибо! :-[ Да, сейчас слушаю Денон 110. Просто уже был прикручен к джелковскому шеллу )

Re: Выигрыватель )

Добавлено: 09 окт 2014 19:37
figma
abv9999

Серёга, из дырки от тонарма можно сделать углубление, подобрав и засверлив туда какую-либо крышечку , под ЕР - адаптер.

Малополезно, зато обосновано :-D

Re: Выигрыватель )

Добавлено: 09 окт 2014 19:44
abv9999
figma писал(а):из дырки от тонарма можно сделать
Что же все к этим дыркам докопались :grin: ВСЯ панель будет накрываться, целиком... Тока еще не решил чем именно :-)

Re: Выигрыватель )

Добавлено: 09 окт 2014 19:55
figma
abv9999 писал(а): Тока еще не решил чем именно
Ковролин, линолеум :-D

Re: Выигрыватель )

Добавлено: 09 окт 2014 22:00
UncleTim
abv9999 писал(а):ВСЯ панель будет накрываться, целиком...
...медным тазом :-D

Re: Выигрыватель )

Добавлено: 10 окт 2014 04:16
wgor
Паркет. Только паркет... :-D

Re: Выигрыватель )

Добавлено: 10 окт 2014 05:00
187
как строитель - я за керамогранит... :-D

Re: Выигрыватель )

Добавлено: 10 окт 2014 05:50
abv9999
abv9999 писал(а):Первая нежданка - со штатной базой высота тонарма слишком велика
Вторая нежданка - штатная база Jelco полное дерьмо. Вернее это не в полной мере нежданка, так как читал про это на каких-то западных форумах. Но теперь понял о чем шла речь лично.
Со штатной базой невозможно быть уверенным в вертикальности установки тонарма и соответственно, в правильном азимуте. Не зря народ покупает в Англии за конские деньги вот такие "тюнинговые" базы:


Re: Выигрыватель )

Добавлено: 10 окт 2014 06:29
FigVam
abv9999 писал(а):
abv9999 писал(а):Первая нежданка - со штатной базой высота тонарма слишком велика
Вторая нежданка - штатная база Jelco полное дерьмо. Вернее это не в полной мере нежданка, так как читал про это на каких-то западных форумах. Но теперь понял о чем шла речь лично.
Со штатной базой невозможно быть уверенным в вертикальности установки тонарма и соответственно, в правильном азимуте. Не зря народ покупает в Англии за конские деньги вот такие "тюнинговые" базы:
Да, ещё со штатной базой очень неудобно выставлять VTA.
Вот тут обсуждение кастомной базы http://www.lencoheaven.net/forum/index.php?topic=4172.0
Я помню, уламывал продавца выслать мне её в Россию, он отказывался из-за высоких рисков :-), но я взял их на себя и тогда он только согласился.

Re: Выигрыватель )

Добавлено: 10 окт 2014 06:37
abv9999
FigVam писал(а):Я помню, уламывал продавца выслать мне её в Россию, он отказывался из-за высоких рисков :-), но я взял их на себя и тогда он только согласился.
Мне готовы выслать хоть сегодня :-) Но пока думаю...

Re: Выигрыватель )

Добавлено: 10 окт 2014 12:39
Vladimir1970
abv9999 писал(а):
FigVam писал(а):Я помню, уламывал продавца выслать мне её в Россию, он отказывался из-за высоких рисков :-), но я взял их на себя и тогда он только согласился.
Мне готовы выслать хоть сегодня :-) Но пока думаю...
А чем она отличается , я на фото не понял ( только винты стальные , а не крашеные ) ?
На эбей как то видел проставки ( подкладки ) продавали то же не дёшево , устанавливается под штатную базу для того чтоб поднять выше тонарм .

Re: Выигрыватель )

Добавлено: 10 окт 2014 12:47
abv9999
Vladimir1970 писал(а): А чем она отличается , я на фото не понял
Тем что регулировка высоты не сбивает азимут. А в штатной базе (в моем случае она L.A.D. и отличается даже от штатной Jelco) трубка тонарма почти болтается и фиксируется двумя винтами.

Re: Выигрыватель )

Добавлено: 10 окт 2014 12:54
Vladimir1970
abv9999 писал(а):
Vladimir1970 писал(а): А чем она отличается , я на фото не понял
Тем что регулировка высоты не сбивает азимут. А в штатной базе (в моем случае она L.A.D. и отличается даже от штатной Jelco) трубка тонарма почти болтается и фиксируется двумя винтами.
Точно , отличается однако , у меня одним винтом фиксируется , хотя и тонарм у меня другой .

Re: Выигрыватель )

Добавлено: 10 окт 2014 13:20
abv9999
В общем, вопрос с увеличением высоты платтера решил вот так. Помимо высоты как таковой, достигаются дополнительные преимущества:

1. увеличение общей массы диска влияет только положительно на детонацию
2. двухслойный диск служит препятствием для распространения вибраций, с отражающей поверхностью на границе материалов с разной плотностью.
3. прилегающий в пластинке слой акрила близок к винилу по своим резонансным свойствам, дает максимально нейтральную окраску звука по сравнению с матами из других материалов.






Re: Выигрыватель )

Добавлено: 10 окт 2014 15:18
abv9999
Заменил штатный центральный подшипник на более правильный вариант от Миракорда 22Н.


И вот что получилось:


Re: Выигрыватель )

Добавлено: 10 окт 2014 16:35
pandoc
Хотя работы впереди еще ого-го,но то что сделано ,просто СИЛЬНО.
Удачи в завершении проекта.

Re: Выигрыватель )

Добавлено: 10 окт 2014 16:44
дед Палыч
abv9999
Сергей, а как то эти два диска будут иметь однообразный вид, или так и останется?

Re: Выигрыватель )

Добавлено: 10 окт 2014 17:09
figma
abv9999 писал(а):И вот что получилось:
Что-то полнопипецкое получается... (==)

Re: Выигрыватель )

Добавлено: 10 окт 2014 17:22
UncleTim
abv9999 писал(а):И вот что получилось
Да, внушает :-)

Re: Выигрыватель )

Добавлено: 10 окт 2014 17:34
дед Палыч
figma писал(а):Что-то полнопипецкое получается...
А это как? :shock:

Re: Выигрыватель )

Добавлено: 10 окт 2014 17:35
figma
дед Палыч писал(а):
figma писал(а):Что-то полнопипецкое получается...
А это как? :shock:
Ну как, как... нету больше слов.

Re: Выигрыватель )

Добавлено: 10 окт 2014 17:36
agisis
abv9999 писал(а):Заменил штатный центральный подшипник на более правильный вариант от Миракорда 22Н.
где его снял ?, волнуюсь :-D
abv9999 писал(а):Изображение
как разгон по сравнению?

Re: Выигрыватель )

Добавлено: 10 окт 2014 17:51
дед Палыч
figma писал(а):нету больше слов.
Так ото ж... а у меня?

Re: Выигрыватель )

Добавлено: 10 окт 2014 17:55
abv9999
pandoc figma UncleTim
Спасибо!
дед Палыч писал(а):Сергей, а как то эти два диска будут иметь однообразный вид, или так и останется?
Ну конечно так и останется. А зачем нужен однообразный вид? )
agisis писал(а):где его снял ?, волнуюсь
Да, снял именно там, где ты думаешь )) Вместе с панелью на которой подшипник крепится ибо они не взаимозаменяемы. Не волнуйся, это временно и будет возвращено обратно, ибо в планах установить совсем другой подшипник :-)
agisis писал(а):как разгон по сравнению?
На глаз, разницы не замечаю.

Re: Выигрыватель )

Добавлено: 10 окт 2014 17:56
SergPhil
:-) Здорово с акрилом вышло!

Re: Выигрыватель )

Добавлено: 10 окт 2014 17:59
дед Палыч
abv9999 писал(а):совсем другой подшипник
Совсем левый вопрос: а если использовать подшипник \можно с конструкцией\ от видеоголовки? или с ей...
Не посчитайте вопрос провокационным...

Re: Выигрыватель )

Добавлено: 10 окт 2014 18:02
abv9999
дед Палыч писал(а):если использовать подшипник \можно с конструкцией\ от видеоголовки? или с ей...
Я думаю, он не предусматривает значительной осевой нагрузки. Да вообще, никакой нагрузки, но зато очень высокие обороты. В вертушке нужно наоборот )

Re: Выигрыватель )

Добавлено: 10 окт 2014 18:02
UncleTim
...а может таким же матовым акрилом мм три и накрыть весь стол целиком? Вполне кошерно бы смотрелось, ИМХО.

Re: Выигрыватель )

Добавлено: 10 окт 2014 18:06
дед Палыч
abv9999 писал(а):Я думаю, он не предусматривает значительной осевой нагрузки. Да вообще, никакой нагрузки, но зато очень высокие обороты. В вертушке нужно наоборот )
У меня есть возможность попробовать... но... под вал шарик?
Ладно... а то тема уйдёт...

Re: Выигрыватель )

Добавлено: 10 окт 2014 18:14
abv9999
UncleTim писал(а):...а может таким же матовым акрилом мм три и накрыть весь стол целиком? Вполне кошерно бы смотрелось, ИМХО.
Фиг знает... Он же просвечивает )) Вообще, мне видится шпон белого клена. Но нюанс в том, что фанеровать я не умею ))
дед Палыч писал(а):У меня есть возможность попробовать... но... под вал шарик?
Ну так почему нет. Пробуйте :-)

Re: Выигрыватель )

Добавлено: 10 окт 2014 18:15
abv9999
SergPhil писал(а): Здорово с акрилом вышло!

Сергей, спасибо! Твое мнение особенно ценно, как вдохновителя! :-)

Re: Выигрыватель )

Добавлено: 10 окт 2014 18:24
UncleTim
abv9999 писал(а):Фиг знает... Он же просвечивает )) Вообще, мне видится шпон белого клена. Но нюанс в том, что фанеровать я не умею )
Дык, с обратной стороны лист матировать, больше чем есть - и не будет просвечивать :-)
...или бэлий-бэлий бумащька проложить :-D

Re: Выигрыватель )

Добавлено: 10 окт 2014 18:28
abv9999
UncleTim писал(а):Дык, с обратной стороны лист матировать, больше чем есть - и не будет просвечивать :-)
...или бэлий-бэлий бумащька проложить
Будем подумать, спасибо за идеи :-)

Re: Выигрыватель )

Добавлено: 10 окт 2014 18:40
UncleTim
abv9999 писал(а):Будем подумать, спасибо за идеи :-)
Да не за что :-) Я обычной шлифмашинкой прозрачный акрил матировал с обратки - зело симпатишно получается.

Re: Выигрыватель )

Добавлено: 10 окт 2014 18:45
SergPhil
abv9999 писал(а):Твое мнение особенно ценно, как вдохновителя!
В данном случае наоборот. Это ты заставил меня вспомнить, что я тоже могу в случае чего такой-же(или подобный)диск вырезать на лазерном станке.

Re: Выигрыватель )

Добавлено: 10 окт 2014 18:53
abv9999
SergPhil
Но если бы не та твоя тема про унитру на аудиопортале 5 лет назад, я бы вообще вряд ли вернулся бы в винил. За что я тебе очень благодарен :-) :hi:

Re: Выигрыватель )

Добавлено: 10 окт 2014 18:56
SergPhil
abv9999 писал(а):Но если бы не та твоя тема про унитру на аудиопортале 5 лет назад,
Согласен, тот проект был очень интересным и удивительно удачным.

Re: Выигрыватель )

Добавлено: 10 окт 2014 18:58
дед Палыч
abv9999 писал(а):я бы вообще вряд ли вернулся бы в винил
Так не только тебя :-) после ТОЙ унитры я весь чердак перерыл... нашёл...
Наверное многие по другому ТОГДА глянули на винил... (==)

Re: Выигрыватель )

Добавлено: 10 окт 2014 19:07
figma
дед Палыч писал(а):figma писал(а):
нету больше слов.

Так ото ж... а у меня?
У тебя - просто...опупительно :-D
Понимаешь, дед, тут такая фича - акрил в моде, никуда не денешься :lol:

Re: Выигрыватель )

Добавлено: 10 окт 2014 19:10
дед Палыч
figma писал(а):У тебя - просто...опупительно
Саша, я на днях покажу ещё одну конструкцЫю... так ото будет опупытельно... :-D
Ожидайте... :-)

Re: Выигрыватель )

Добавлено: 10 окт 2014 19:14
figma
дед Палыч писал(а):Ожидайте...
Начинаю чесаться :-D

Попёрло рукоделье на форуме, это гуд.
у меня тоже дело слава богу стронулось... начал пропадать по вечерам в мастерской :-x

Re: Выигрыватель )

Добавлено: 10 окт 2014 20:04
Vladimir1970
SergPhil писал(а)::-) Здорово с акрилом вышло!
+1 , и мне понравилось ( а главное получилось как будто так и було ) !

Re: Выигрыватель )

Добавлено: 11 окт 2014 06:42
kremen100
Накрыть можно чем угодно,практически любым пластиком,любого цвета ,главное сочетание с корпусом. А вот в ручную матировать эту панель я-бы не советовал,лучше использовать заводской вид пластика.Так,в целом, вроде не плохо получается ,теперь главное не опускать руки и довести дело до конца!!! Чем могу, помогу)))

Re: Выигрыватель )

Добавлено: 11 окт 2014 07:21
UncleTim
kremen100 писал(а):А вот в ручную матировать эту панель я-бы не советовал,лучше использовать заводской вид пластика
Вручную - да, не стоит :-D а вот шлифмашинкой - самое то.
Нулевка + войлок дают результат ничем не хуже фабричного. Если руки из плеч, конечно :-D

Re: Выигрыватель )

Добавлено: 11 окт 2014 10:46
kremen100
Ну если есть только прозрачный акрил тогда можно и матировать.Но лучше использовать молочный или черный не прозрачный акрил.Я -бы еще подумал о черном или белом ЖПВХ.

Re: Выигрыватель )

Добавлено: 01 янв 2015 12:34
Vladimir1970
abv9999 писал(а): И вот что получилось:




Серёг , ты так и не стал тонировать стол ( фанеру ) ?
Как работает вертак спустя время после глобального тюгинга ?

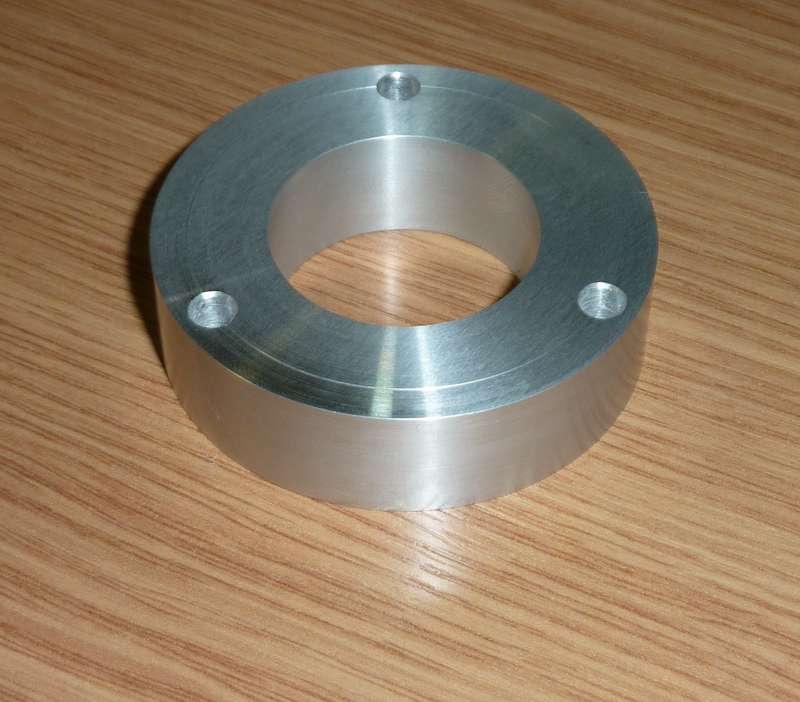

Кстати себе вот такую опору под тонарм сделал ( посмотрел сколько стоит такая штука с доставкой на Эбей и заказал в двое дешевле у нас )


Вариант с Эбей :




Мой вариант :

Так было :


Так стало :



Re: Выигрыватель )

Добавлено: 01 янв 2015 13:20
abv9999
Vladimir1970 писал(а):Серёг , ты так и не стал тонировать стол ( фанеру ) ?
Как работает вертак спустя время после глобального тюгинга ?
Привет. Да пока руки не доходят. Слушаю как есть. Работает и звучит отлично!
Vladimir1970 писал(а):Кстати себе вот такую опору под тонарм сделал
Не понял, для чего тебе такая проставка???

Re: Выигрыватель )

Добавлено: 01 янв 2015 13:48
Vladimir1970
abv9999 писал(а):
Vladimir1970 писал(а):Серёг , ты так и не стал тонировать стол ( фанеру ) ?
Как работает вертак спустя время после глобального тюгинга ?
Привет. Да пока руки не доходят. Слушаю как есть. Работает и звучит отлично!
Vladimir1970 писал(а):Кстати себе вот такую опору под тонарм сделал
Не понял, для чего тебе такая проставка???
1 ) Надеюсь скоро дойдут руки ! А то что работает и звучит превосходно с этим остаётся только поздравить ! ;-)
2 ) Дело в том что для моих картриджей приходилось регулировать тонарм по высоте почти по максимуму и к тому же мне не нравилось с эстетической точки зрения что трубка сильно торчала и вся конструкция как бы висела в воздухе над столом ( как то так в общих чертах ) .

Re: Выигрыватель )

Добавлено: 12 сен 2015 18:54
abv9999
Вот и настало время очень важного апгрейда вертушки. А именно, в системе появилась вот такая коробочка:

Нет, это не бесперебойник :-)

Стандартная схема питания двигателя в проигрывателе, от сети 220 Вольт и с фазосдвигающим конденсатором заменена на полноценный трехфазный генератор конструкции Valery_C. Вот здесь все подробности.

Если честно, я не ожидал, что прирост в звуке будет настолько существенным. Думал, что это улучшение будет где-то в третьем знаке после запятой, и его надо будет специально вылавливать и выслушивать... Но нет. Оказывается, повышение крутящего момента и его равномерности дает радикальное улучшение звука, сравнимое с заменой как стола, так и картриджа. А именно - атака, ритмичность и ясность улучшились драматически. Это просто круто! :-) Ролег рулит - это раз. Большой крутящий момент рулит - это два. Я теперь понимаю, почему люди гоняются за столами типа Rec-O-Cut, с мотором размером как от стиральной машинки - это три.

Плохая новость - за этот год я так и не продвинулся в вопросе внешнего оформления вертушки ::;;_' Слушаю как и была она - в виде фанерки..


ЗЫ Валера - спасибо тебе огромное!
