Расширяем возможности PANASONIC RX-7000 и ему подобных

#233274

#1 Непрочитанное сообщение sr desinger » 16 июл 2014 21:19

Имеем.

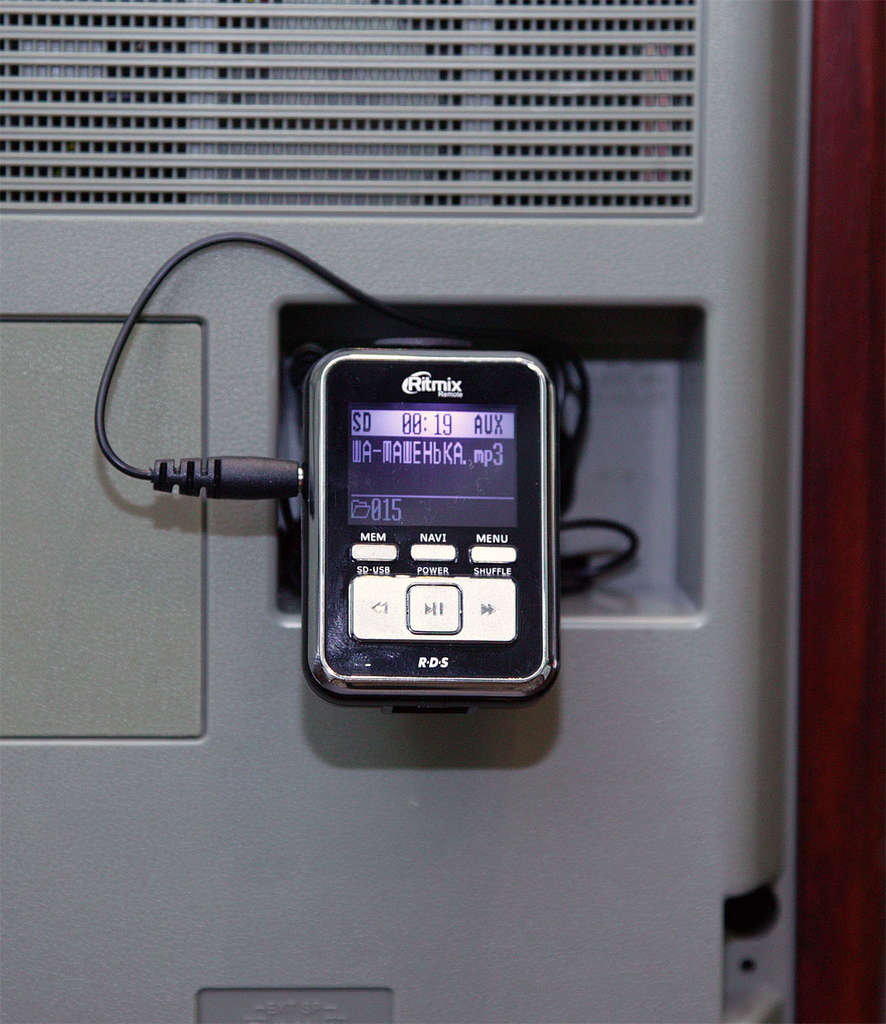

Разбираем аппарат, снимаем 12 вольт через родную кнопку питания и параллелим гнезда "line in" на мини-джек 3,5 мм маму.
Берем гнездо мини-джек, гнездо автоприкуривателя, пару сверел, паяльник и делаем так:


Итог - имеем переносную игрушку (ну да, еще 10 батареек конечно надо) играющую то, чего захочем. Еще и с пультом ДУ.


Кассетник отдыхает (ибо он, сцуко, работать ну совсем не желает).
В принципе можно даже без шнурка ловить на родной приемник.
Но уж очччень тоскливо. По шнурку как-то приличнее явно.

В творческих планах впендюрить транс 220/12 вольт вместо 100-вольтового и все-таки потерзать кассетный блок на предмет оживления.
Последний раз редактировалось sr desinger 02 дек 2014 11:27, всего редактировалось 1 раз.


Что меня интересует:Technics
Дурные манеры плохие привычки не делают чести ни зверю ни птичке.

Аватара пользователя

Махх_2008
старшина
старшина
Сообщения: 796
Зарегистрирован: Ноябрь 26, 2010, 4:34 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Москва, ЮАО
Благодарил (а): 1 раз
Контактная информация:

Re: Расширяем возможности PANASONIC RX-7000

#233282

#2 Непрочитанное сообщение Махх_2008 » 17 июл 2014 04:13

интересно получилось. а сетевую вилку можно вставить в свое гнездо? не загораживает?
а кассетный механизм там типа автомата калашникова. весь железный и переключается со звуком затвора. пара-тройка шестеренок-ломаться нечему. уверен, что почините!


Блюз - это когда хорошему человеку плохо...

Аватара пользователя

Topic Author
sr desinger
генералиссимус
генералиссимус
Сообщения: 8740
Зарегистрирован: Ноябрь 22, 2010, 10:13 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: I__Technics - Стойка №1
I___Technics - Стойка №2
I____Technics - Стойка №3
I_____Technics - Стойка №4
Откуда: г. Санкт-Петербург
Благодарил (а): 55 раз
Поблагодарили: 111 раз
Пол:

Re: Расширяем возможности PANASONIC RX-7000

#233295

#3 Непрочитанное сообщение sr desinger » 17 июл 2014 06:27

Махх_2008 писал(а):а сетевую вилку можно вставить в свое гнездо? не загораживает?
Нет, там же длиный штекер у трансмиттера - места еще куча.
Я перед тем как сверлом лезть, долго и вдумчиво замерял все размеры ниши и гнезд.
Махх_2008 писал(а):а кассетный механизм там типа автомата калашникова. весь железный и переключается со звуком затвора. пара-тройка шестеренок-ломаться нечему. уверен, что почините!
Дело в том, что он вообще мертвый - ничего не реагирует, не светится и не пытается даже запуститься.
Думал, что банально проблема с питанием на этот блок, но вроде как все поступет.


Что меня интересует:Technics
Дурные манеры плохие привычки не делают чести ни зверю ни птичке.

Аватара пользователя

187
генерал-майор
генерал-майор
Сообщения: 3068
Зарегистрирован: Апрель 9, 2011, 11:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Питер, а так хотелось чтоб сука Майами..
Благодарил (а): 4 раза
Поблагодарили: 36 раз
Пол:
Контактная информация:

Re: Расширяем возможности PANASONIC RX-7000

#233322

#4 Непрочитанное сообщение 187 » 17 июл 2014 07:38

вопрос стоял исключительно в питании плеера? шнурок то rca-jack пять минут замастырить.


Жизнь прекрасна, если правильно подобрать антидепрессанты!

Аватара пользователя

Topic Author
sr desinger
генералиссимус
генералиссимус
Сообщения: 8740
Зарегистрирован: Ноябрь 22, 2010, 10:13 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: I__Technics - Стойка №1
I___Technics - Стойка №2
I____Technics - Стойка №3
I_____Technics - Стойка №4
Откуда: г. Санкт-Петербург
Благодарил (а): 55 раз
Поблагодарили: 111 раз
Пол:

Re: Расширяем возможности PANASONIC RX-7000

#233324

#5 Непрочитанное сообщение sr desinger » 17 июл 2014 07:45

187 писал(а):вопрос стоял исключительно в питании плеера? шнурок то rca-jack пять минут замастырить.
Вопрос стоял комплексно, исходя из ТЗ, которое имело следующие требования:
- по максимуму сохранить аутентичность аппарата по внешнему виду.
- достижение автономности и максимального отсутствия "навесного" стороннего оборудования в виде присоединяемых шнурками плееров и т.д.
Была еще идея отпилить от трансмиттера штекер и, заведя провода изнутри , засунуть трансмиттер в кассетоприемник - он туда практически лез, но вот чуть-чуть.... между шпеньками вращателей кассеты таки-не лез..... А курочить кассетную часть пока не хочется.

P.S. Кстати, один чел.... %:%__ , как-то грозился кассетки из Китая прикупить.... Ну те самые МПЗ.


Что меня интересует:Technics
Дурные манеры плохие привычки не делают чести ни зверю ни птичке.

Аватара пользователя

velv
рядовой
рядовой
Сообщения: 50
Зарегистрирован: Январь 12, 2014, 3:06 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Мурманск
Пол:

Re: Расширяем возможности PANASONIC RX-7000

#233346

#6 Непрочитанное сообщение velv » 17 июл 2014 09:46

sr desinger писал(а): А курочить кассетную часть пока не хочется.
:shock: Зачем её курочить?


no music - no life

Аватара пользователя

Walter Keil
рядовой
рядовой
Сообщения: 61
Зарегистрирован: Февраль 18, 2011, 7:33 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Ростов-на-Дону

Re: Расширяем возможности PANASONIC RX-7000

#233349

#7 Непрочитанное сообщение Walter Keil » 17 июл 2014 10:17

А как насчет такого? Конечно, нужно подключать по правилам, а не "голова-к-голове".




Аватара пользователя

Topic Author
sr desinger
генералиссимус
генералиссимус
Сообщения: 8740
Зарегистрирован: Ноябрь 22, 2010, 10:13 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: I__Technics - Стойка №1
I___Technics - Стойка №2
I____Technics - Стойка №3
I_____Technics - Стойка №4
Откуда: г. Санкт-Петербург
Благодарил (а): 55 раз
Поблагодарили: 111 раз
Пол:

Re: Расширяем возможности PANASONIC RX-7000

#233376

#8 Непрочитанное сообщение sr desinger » 17 июл 2014 12:07

Walter Keil писал(а):А как насчет такого?
sr desinger писал(а):Кассетник отдыхает (ибо он, сцуко, работать ну совсем не желает).
А вообще такая штука есть и вполне исправно трудится (Правда пульт где-то потерялся :-( ).
Но!
Walter Keil писал(а):нужно подключать по правилам, а не "голова-к-голове".
Если подключать её через шнурок, а он вствляется сбоку, то она просто не встанет в кассетоприемник - штекер не даст её засунуть туда.
Поэтому и будет вариант голова к голове при данном применении такого девайса.


Что меня интересует:Technics
Дурные манеры плохие привычки не делают чести ни зверю ни птичке.

Аватара пользователя

Walter Keil
рядовой
рядовой
Сообщения: 61
Зарегистрирован: Февраль 18, 2011, 7:33 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Ростов-на-Дону

Re: Расширяем возможности PANASONIC RX-7000

#233378

#9 Непрочитанное сообщение Walter Keil » 17 июл 2014 12:20

Дык я это и имел в виду, говоря "по правилам". Какие-то доработки потребуются в "кассете"



Аватара пользователя

Topic Author
sr desinger
генералиссимус
генералиссимус
Сообщения: 8740
Зарегистрирован: Ноябрь 22, 2010, 10:13 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: I__Technics - Стойка №1
I___Technics - Стойка №2
I____Technics - Стойка №3
I_____Technics - Стойка №4
Откуда: г. Санкт-Петербург
Благодарил (а): 55 раз
Поблагодарили: 111 раз
Пол:

Re: Расширяем возможности PANASONIC RX-7000

#233379

#10 Непрочитанное сообщение sr desinger » 17 июл 2014 12:25

В кассете потребуется, как минимум, "мягкий" на проводе вывод гнезда джека из корпуса кассеты.
Ну и питания вопрос как-то решить тоже.
Хотя она и на встроенных до 5 часов вполне играет без остановки.
Последний раз редактировалось sr desinger 17 июл 2014 17:24, всего редактировалось 1 раз.


Что меня интересует:Technics
Дурные манеры плохие привычки не делают чести ни зверю ни птичке.

Аватара пользователя

187
генерал-майор
генерал-майор
Сообщения: 3068
Зарегистрирован: Апрель 9, 2011, 11:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Питер, а так хотелось чтоб сука Майами..
Благодарил (а): 4 раза
Поблагодарили: 36 раз
Пол:
Контактная информация:

Re: Расширяем возможности PANASONIC RX-7000

#233398

#11 Непрочитанное сообщение 187 » 17 июл 2014 16:10

кассете 5 вольт надо.
я кстати хочу кассету немного доработать. ик приемник у нее с торца. пульт не всегда работает. я приемник хочу переместить в место, где у магнитол окошко.

Сергей, а мафон на 12 вольт?
у моего блин 9. я хотел было аккумулятор тонкий от сигнализации вживить в батарейный блок...

по поводу кассет забыл :roll: давай закажем :-) скока?


Жизнь прекрасна, если правильно подобрать антидепрессанты!

Аватара пользователя

187
генерал-майор
генерал-майор
Сообщения: 3068
Зарегистрирован: Апрель 9, 2011, 11:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Питер, а так хотелось чтоб сука Майами..
Благодарил (а): 4 раза
Поблагодарили: 36 раз
Пол:
Контактная информация:

Re: Расширяем возможности PANASONIC RX-7000

#233400

#12 Непрочитанное сообщение 187 » 17 июл 2014 16:14

Walter Keil писал(а):Конечно, нужно подключать по правилам,
а ето как?


Жизнь прекрасна, если правильно подобрать антидепрессанты!

Аватара пользователя

Topic Author
sr desinger
генералиссимус
генералиссимус
Сообщения: 8740
Зарегистрирован: Ноябрь 22, 2010, 10:13 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: I__Technics - Стойка №1
I___Technics - Стойка №2
I____Technics - Стойка №3
I_____Technics - Стойка №4
Откуда: г. Санкт-Петербург
Благодарил (а): 55 раз
Поблагодарили: 111 раз
Пол:

Re: Расширяем возможности PANASONIC RX-7000

#233414

#13 Непрочитанное сообщение sr desinger » 17 июл 2014 17:24

187 писал(а):кассете 5 вольт над
По идее трансмиттеру тоже 5 вольт надо.
И запитать его можно через родное ЮСБ.
У него в штыре как раз преобразователь стоит с 12 на 5 вольт.
Но это..... пытаясь достичь совершенства один трансмиттер я сломал своим кривыми руками.
На хабрхабр есть небольшая инструкция как человек перекурочил трансмиттер Ритмикс под свои нужды.
С картинками и пояснениями.
Поэтому следующий трансмиттер был куплен предусмотрительно - с линейным выходом - хрен найдешь такой ....
187 писал(а):а мафон на 12 вольт
Да на 12-15 Вольт. Есть штатный вход на постоянку 12-15 Вольт (видимо для авто но хитрое - центральный штырь работает на минус!).
Ну и 10 батареек входит больших.
По количеству батарейного отсека всегда можно понять какое штатное постоянное у мафона.
187 писал(а):по поводу кассет забыл давай закажем скока?
Ну я бы три точно взял. Но это если пройдет.... А так как получится.


Что меня интересует:Technics
Дурные манеры плохие привычки не делают чести ни зверю ни птичке.

Аватара пользователя

igor
рядовой
рядовой
Сообщения: 36
Зарегистрирован: Февраль 28, 2011, 9:07 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: СПб.

Re: Расширяем возможности PANASONIC RX-7000

#233446

#14 Непрочитанное сообщение igor » 17 июл 2014 20:18

sr desinger

good job :yes: Это тот самый "ритмикс" или уже другой?


PS чуть добавлю для общественности - штатный ритмикс имеет в этом гнезде вход, что бы сделать из него выход надо пару раз ткнуть паяльником.



Аватара пользователя

Topic Author
sr desinger
генералиссимус
генералиссимус
Сообщения: 8740
Зарегистрирован: Ноябрь 22, 2010, 10:13 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: I__Technics - Стойка №1
I___Technics - Стойка №2
I____Technics - Стойка №3
I_____Technics - Стойка №4
Откуда: г. Санкт-Петербург
Благодарил (а): 55 раз
Поблагодарили: 111 раз
Пол:

Re: Расширяем возможности PANASONIC RX-7000

#233448

#15 Непрочитанное сообщение sr desinger » 17 июл 2014 20:58

igor
Привет Игорь.
"Тот самый" я сломал.
Это другой. У него две дырки сбоку - одна вход, другая выход.
Когда сажаешь на выход штекер, трансляция по ФМ прерывается.
Насколько я знаю чтобы вход стал выходом у трансмиттера с только входом (по крайней мере у "Ритмикса") надо замкнуть перемычку, которая размыкается при вставлении в гнездо штекера.
Т.е. когда штекер не вставлен вход работает выходом.


Что меня интересует:Technics
Дурные манеры плохие привычки не делают чести ни зверю ни птичке.

Аватара пользователя

igor
рядовой
рядовой
Сообщения: 36
Зарегистрирован: Февраль 28, 2011, 9:07 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: СПб.

Re: Расширяем возможности PANASONIC RX-7000

#233449

#16 Непрочитанное сообщение igor » 17 июл 2014 21:05

sr desinger - точно, вспомнил - именно так и переделывал.
По теме топика - получилось очень здорово.



Аватара пользователя

Topic Author
sr desinger
генералиссимус
генералиссимус
Сообщения: 8740
Зарегистрирован: Ноябрь 22, 2010, 10:13 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: I__Technics - Стойка №1
I___Technics - Стойка №2
I____Technics - Стойка №3
I_____Technics - Стойка №4
Откуда: г. Санкт-Петербург
Благодарил (а): 55 раз
Поблагодарили: 111 раз
Пол:

Re: Расширяем возможности PANASONIC RX-7000

#254049

#17 Непрочитанное сообщение sr desinger » 02 дек 2014 10:34

А вот еще чего люди делают.
Взял на заметку.
Все равно ихние тюнеры наши ТВ не принимают.
Аутентичность конечно страдает, но фунуционал возрастает в разы.
Даже появилась мысля купить балалайку с ТВ.








Типа такой балалайки....



Что меня интересует:Technics
Дурные манеры плохие привычки не делают чести ни зверю ни птичке.

Ответить
