Классика 6Ф3П по Манакову

[Sandy]

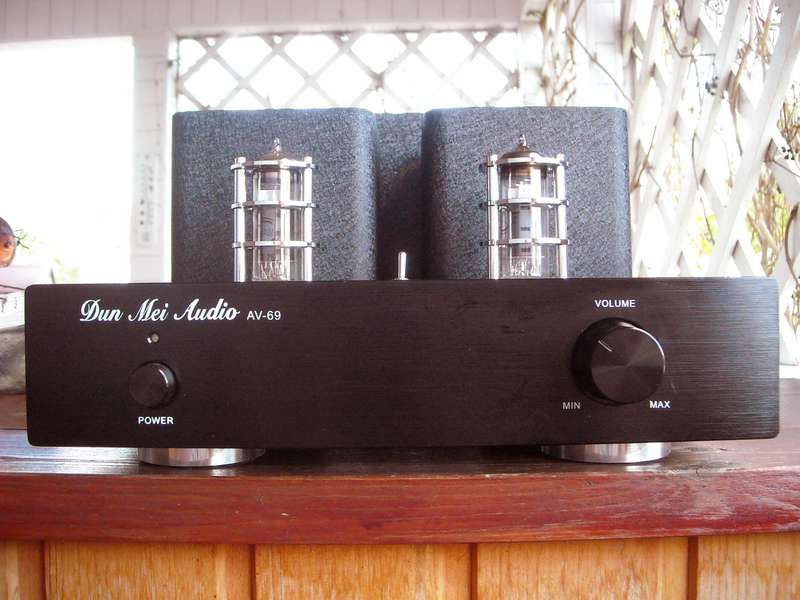

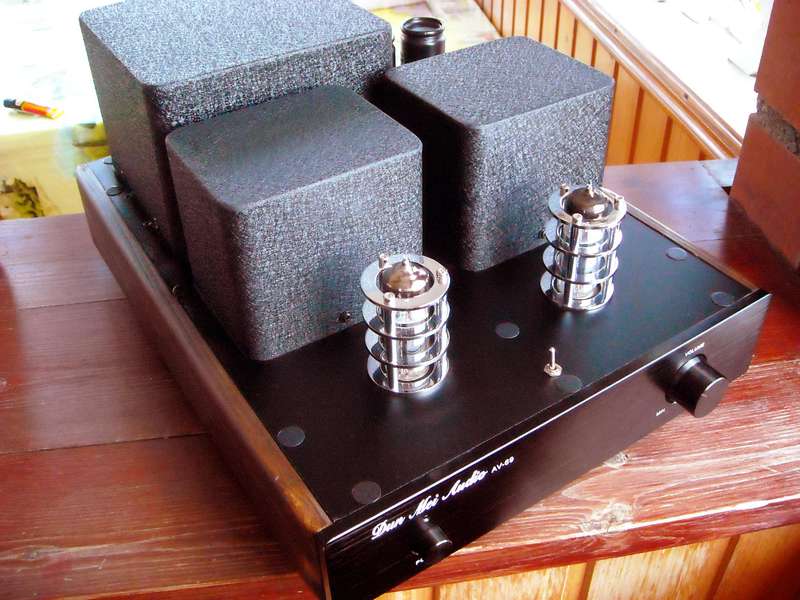

2,5 Вт шикарного звука:

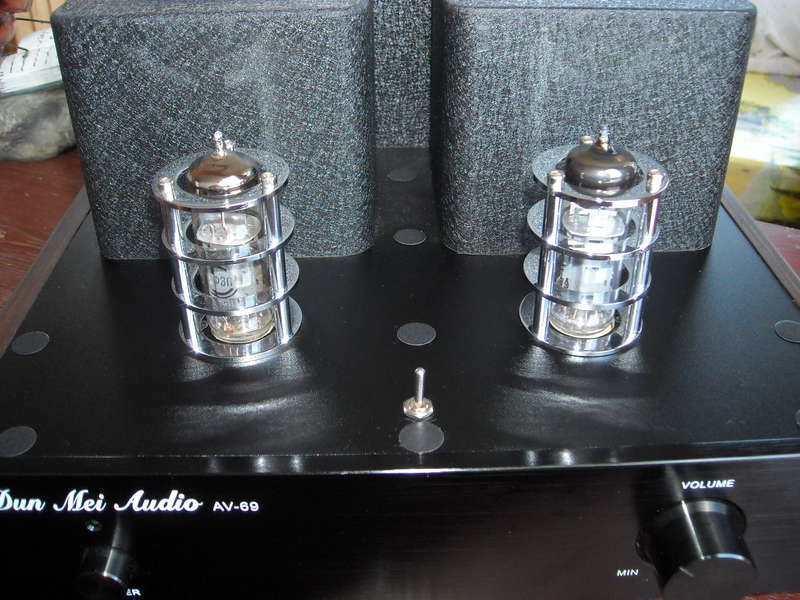

На фото отливает синим и заглушки как-то выпячивает (надо баланс белого в фотике настроить). На самом деле имеем глубокий черный цвет и заглушки практически не видны.

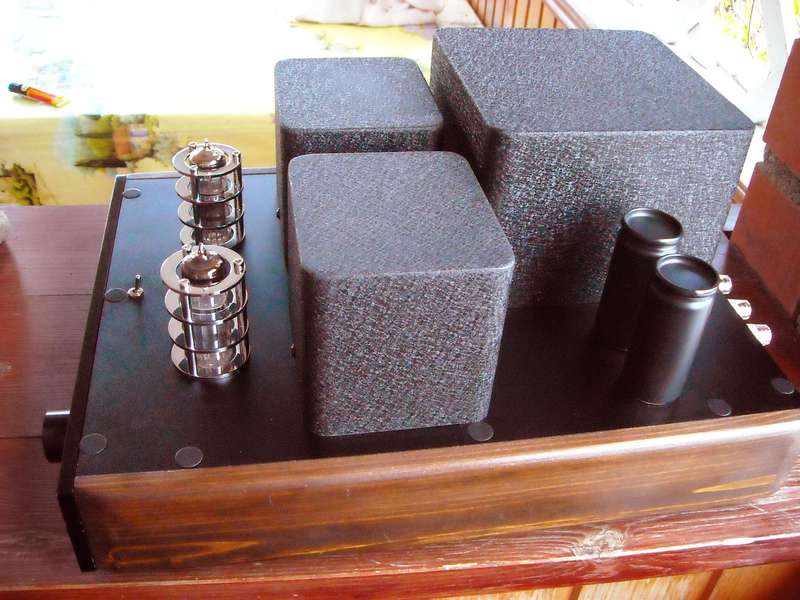

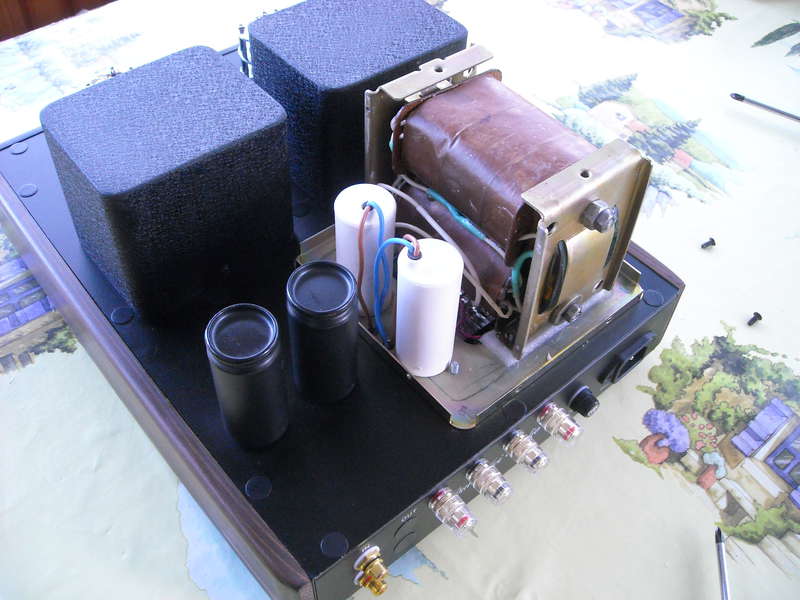

Под колпаком силового тр-ра поместились еще и пара пусковых конденсаторов (полипропилен???)по 10 мкФ, которые обычно ставлю параллельно электролитам, которые до дросселей.

Выходники мотал на ОСМ-0,063

Все ругают S30, а вот Кубики Салтыкова удивительно звучат от 2,5 Вт, очень чисто, насыщенно, громко. Про пред с тембрами как-то даже забыл.

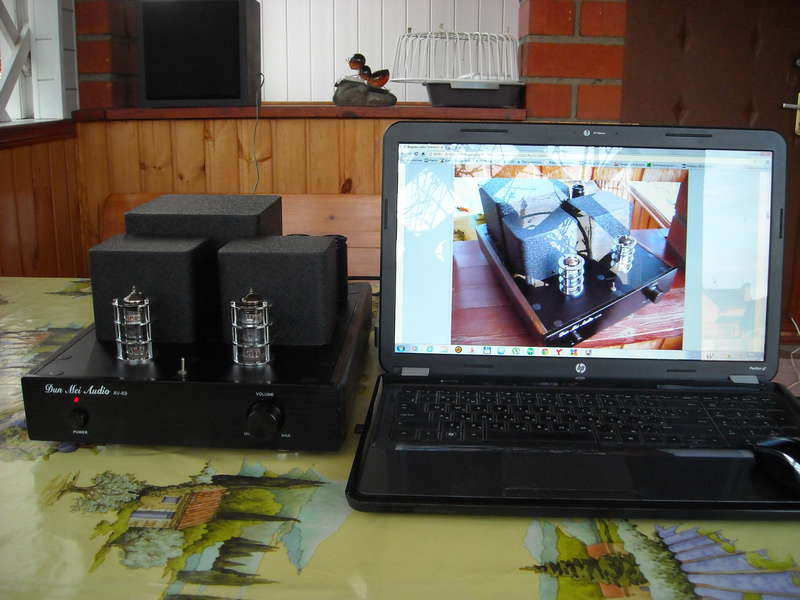

Теплый майский вечер...пара рюмочек...комп и Pink Floyd...и все это на даче...что еще нужно?

[figma]

Маладца !
Сначала думал - хвалишься китайцем ...

[бабай]

Сначала думал - хвалишься китайцем ...

А это неприлично ? %nemo%

[Sandy]

Сначала думал - хвалишься китайцем ...

Сань, корпус, колпаки на трансы, защита ламп - действительно куплены в Китае...доработаны, переработаны, туда впендюрен усилитель, который был собран мной года 4 назад.
Самому сделать корпус, чтобы было не стыдно в стойку воткнуть, не получается...

[figma]

Красиво получилось.

Самому сделать корпус, чтобы было не стыдно в стойку воткнуть, не получается

Ну и правильно... пусть "каждый ест свою морковку" , а мы за неё заплатим, если так выгоднее и удобнее.

В этих самоделках тоже надо знать грань... после которой начинается не творчество, а мучения.

[shatun61]

Шикарная вещь! Маладца!!!!

[kent]

Sandy, приятный на вид усиль вышел.

[SergPhil]

Саш, молодец! Здорово получилось!

[Рабинович]

Анодное скильки вольтей?
Смещение автомат или принудиловка?
В катоде пентюка какой номинал стоит?

[Sandy]

Анодное скильки вольтей?
Смещение автомат или принудиловка?
В катоде пентюка какой номинал стоит?

Сам усилок был собран давно.
В этот раз просто его "переодел".


Попробую вспомнить:
1. Где-то 280-290 В
2. Фикса.
3. 1 Ом, только, чтобы ток анода выставить.

[Rocket Man]

у меня топорновато получился, в сравнении с вашим, но первый блин комом)


а релюшка зачем? задержка анодного?

[Пришелец]

Аккуратненько! Красивенько! Только отверстия в поддоне... я тоже не могу насверлить ровно.

[Рабинович]

я тоже не могу насверлить ровно.

шаблон спасет - я по шаблону делал от старой аппаратуры (==)

[Пришелец]

Рабинович
Нет такого. А вот какая то стенка, от чего то военного, с квадратными вырезами - нашлась, её и прикрутил. Ещё выручают решёточки от компьютерных пропеллеров.

[бабай]

Аккуратненько! Красивенько! Только отверстия в поддоне... я тоже не могу насверлить ровно.

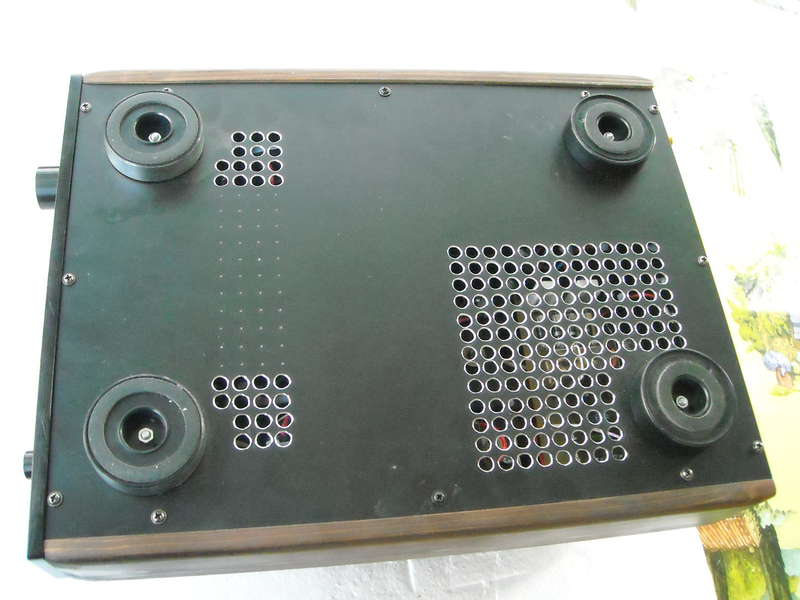

Перед сверловкой сделать точную разметку, потом накернить и сверлить ступенчатым сверлом ......... 100% гарантия успеха.

[Пришелец]

бабай

Пробовал. Даже если без ступенчатого сверла, просто разметить - накернить, просверлить отверстия 1 - 2 мм., не видел, что б у кого ровно получилось, да ещё в алюминии. У всех наверное разное понятие о "ровности", не знаю. Вот у меня токарь есть знакомый, просил его втулок сделать ровных, гладких и блямстящих, получилось нечто, пришлось потом вручную доводить, двое шасси мне варили из дюрали, просил на прихваточках сделать, что б не повело, так ведь нет, проварили корабельным, все углы кривые, верх полусферой и при этом они мне говорили что всё ровно. Хорошо хоть при этом на напитьки не просили.

[figma]

Пришелец

Влад, посмотрел я на твои конструкции - тебе наверное, ноги такие ещё нужны ?
У меня 2 комплекта лежат про запас, пока мне их прикрутить некогда - забирай быстрее :-D

[Sandy]

а релюшка зачем? задержка анодного?

Именно.

Перед сверловкой сделать точную разметку, потом накернить и сверлить

Именно так и делал. Сверлил в примитивном станочке, куда дрель зажимается.... все-равно, муторно столько дырок делать.

[Rocket Man]

а релюшка зачем? задержка анодного?

Именно.[/quote]


а можно схемку?

[Рабинович]

Именно.

Для этих ламп ( и не только) - нафик она не нужна (==)

[Пришелец]

figma

С ногами пока вопрос решён, все конструкции "обуты", вот не знаю, буду ли ещё что творить, пока нет желания, ну если только пред лапёшковый. Карочи, если надумаю - свистну.
Хочу на своём первом усилителе поменять трансформаторы, они ж у меня там КИНАПовские стоят, опыт намотки есть, так что пожалуй по осени переделаю усилитель.

[Sandy]

а можно схемку?

Схему немного менял, основа:

Скидывайте мыло в личку, перешлю всю статью.

[Sandy]

Для этих ламп ( и не только) - нафик она не нужна

Это - религия! Везде, где выпрямитель диодный, ставлю.

[luchek]

Как ручки от КАНТАТЫ 203 сохранились?

[Sandy]

luchek, сохранились.
