правильное подключение катриджа с иглой

#277413

#1 Непрочитанное сообщение lawless » 10 май 2015 19:23

Покупал проигрователь стоял родной катридж с иглой

сейчас поставил technics 270

посмотрел, как стояли провода на предыдущем катридже, поставил так же оказалось, что поменялись местами прав и левые каналы

а как узнать вообещ правильную распайку на шелле ?

Trio 880D



Аватара пользователя

маратище71

победитель конкурса
прапорщик
прапорщик
Сообщения: 973
Зарегистрирован: Февраль 11, 2014, 5:09 am
Награды: 1
Всего на руках: Заблокировано
Репутация: 1
Имя:
Откуда: Ижевск
Благодарил (а): 48 раз
Поблагодарили: 28 раз
Пол:

Re: правильное подключение катриджа с иглой

#277416

#2 Непрочитанное сообщение маратище71 » 10 май 2015 19:41

По цветам подключайте - и будет вам счастье :grin: На головке обычно подписаны "концы" или цветные трубки одеты
Бел.(White) - Левый
Красный(Red) - Правый
Синий(Blue) - Корпус(Земля) Левый
Зеленый(Green)- Корпус(Земля) Правый
На шелле распиновка (со стороны головки) - Белый Красный
Синий Зелёный (слева-на право)



Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277419

#3 Непрочитанное сообщение lawless » 10 май 2015 20:04

спасибо но взял 3 шелла на одном видимо ошибка зелен с синим местами перепутаны (вот уже сал разбираться 0 спасибо



Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277427

#4 Непрочитанное сообщение lawless » 10 май 2015 21:30

Странно поставил technics 270 почему то играет пластинку с искажениями, вернул N39 Trio все норуль
Подскажите что может быть ?



Аватара пользователя

Михаил 1988
старший сержант
старший сержант
Сообщения: 448
Зарегистрирован: Сентябрь 1, 2012, 12:38 pm
Всего на руках: Заблокировано
Банк: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Technics SU-V90D, Technics SL-1200MK3D, Technics SL-P720 х3, Technics SV-360, Technics RS-AZ6 (переделанный), Technics RS-TR355, Technics RS-M253x, Technics RS-M245x, Yamaxa CX-1, Schneider CDP7000, Akai GX-7, Akai GX-F35, Akai GX-R88, Akai GX-F90, Pioneer CT-9R и CT-8R, Pioneer CT-A1, Pioneer CT-F850, Revox B215, Teac V9000, Tascam 122MKIII, SONY TC-K666ES, Sony DTC-670, Technics SB-T200, Pioneer CT-S830S, Technics RS-BX828 и что-то еще...
Откуда: Москва и МО
Благодарил (а): 1 раз
Поблагодарили: 2 раза
Контактная информация:

Re: правильное подключение катриджа с иглой

#277428

#5 Непрочитанное сообщение Михаил 1988 » 10 май 2015 22:08

lawless
Головка живая?


Покупаю Judas Priest на виниле
Покупаю фирменные компакт диски и кассеты.

Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277430

#6 Непрочитанное сообщение operator71 » 11 май 2015 02:50

А искажения как проявляются? На всей пластинке или только на отдельных её участках?



Аватара пользователя

wgor
генералиссимус
генералиссимус
Сообщения: 6991
Зарегистрирован: Август 12, 2011, 2:53 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: С-Пб, Колпино
Благодарил (а): 243 раза
Поблагодарили: 170 раз
Пол:

Re: правильное подключение катриджа с иглой

#277432

#7 Непрочитанное сообщение wgor » 11 май 2015 05:32

lawless писал(а):поставил technics 270
Какой прижим сделали?



Аватара пользователя

Слух
старший лейтенант
старший лейтенант
Сообщения: 1667
Зарегистрирован: Июнь 18, 2011, 4:55 pm
Всего на руках: Заблокировано
Банк: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Filigrane, Nakamichi, Pi-tone, Rogers, Thorens, Yamaha
Откуда: г. Москва
Благодарил (а): 36 раз
Поблагодарили: 71 раз
Пол:

Re: правильное подключение катриджа с иглой

#277433

#8 Непрочитанное сообщение Слух » 11 май 2015 05:45

Ну как тут не вспомнить Диму?

Какие искажения? Такие зелёненькие слева. :grin:


http://vinilovyeplastinki.ru

Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277435

#9 Непрочитанное сообщение operator71 » 11 май 2015 06:12

Слух писал(а):Ну как тут не вспомнить Диму?

Какие искажения? Такие зелёненькие слева. :grin:
Очень умно. Искажения могут быть и от неправильной настройки иглы и от её убитости и именно на Слух хорошо различаются :acute:



Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277441

#10 Непрочитанное сообщение lawless » 11 май 2015 06:38

Отвечаю . искажения появились только на 1 треке. Проявляются -начинают уходить частоты. Силу прижима установил 1.75



Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277442

#11 Непрочитанное сообщение lawless » 11 май 2015 07:00

Головка писал продавец что новая :money:



Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277445

#12 Непрочитанное сообщение operator71 » 11 май 2015 10:13

По шаблону настроена?



Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277454

#13 Непрочитанное сообщение lawless » 11 май 2015 11:55

нет без шаблона



Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277461

#14 Непрочитанное сообщение operator71 » 11 май 2015 14:30

Просто так что ли? Взял и прикрутил? :shock:
Или шелл не позволяет регулировать ни оверхенг, ни угол захода?



Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277469

#15 Непрочитанное сообщение lawless » 11 май 2015 15:46

Прикрутил и выставил усилие прижима и антискейтинг все пока ) Вообщем больеш пока ничего не умею делать

Думаю что шелл хоть у Трио только свой, но должен все позволять , просто я в этом пока слабо разбираюсь



Аватара пользователя

187
генерал-майор
генерал-майор
Сообщения: 3077
Зарегистрирован: Апрель 9, 2011, 11:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Питер, а так хотелось чтоб сука Майами..
Благодарил (а): 4 раза
Поблагодарили: 36 раз
Пол:
Контактная информация:

Re: правильное подключение катриджа с иглой

#277471

#16 Непрочитанное сообщение 187 » 11 май 2015 15:51

Срочно читать литературу.
Про установки даже здесь есть в профильной ветке


Жизнь прекрасна, если правильно подобрать антидепрессанты!

Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277473

#17 Непрочитанное сообщение operator71 » 11 май 2015 15:54

lawless
Вы банально не выставили картридж. Случайно попало, что хорошо отыгрывает у яблока, а на первых дорожках - ошибка и сильные искажения. Картридж нужно правильно выставлять



Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277474

#18 Непрочитанное сообщение lawless » 11 май 2015 15:58

нет у меня искажение на 5 песни из 6ти



Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277475

#19 Непрочитанное сообщение operator71 » 11 май 2015 16:13

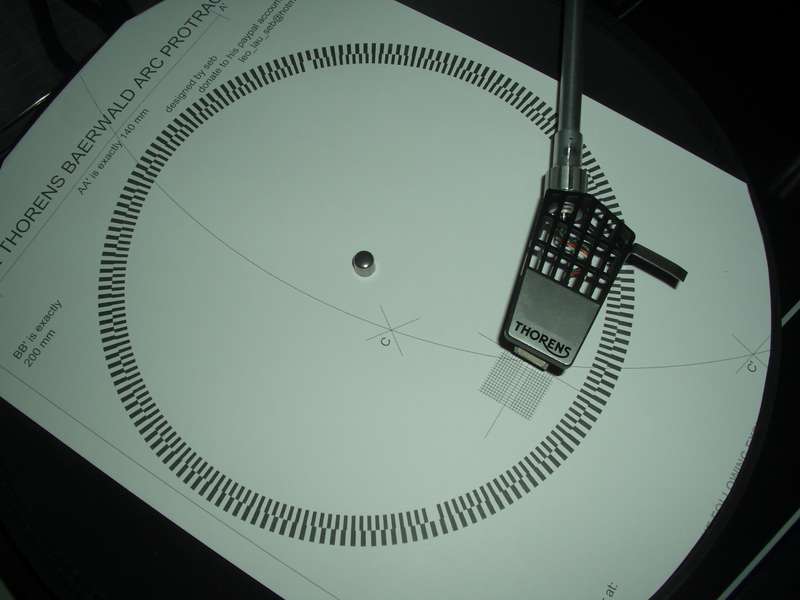

Нужно иглу выставлять по шаблону. Учитывая вылет иглы за шпиндель (оверхенг) и угол захода. Ну и VTA (вертикальный угол) иглы. А потом уж блох ловить. Кстати, сферические иглы не столь критичны к настройкам, хотя искажения тоже немного слышны, а элипсы и тем паче гиперэлипсы и сложные заточки нуждаются в кропотливых настройках



Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277476

#20 Непрочитанное сообщение operator71 » 11 май 2015 16:39

lawless
При настройке по шаблону игла движется по правильной (для этого тонарма) траектории. В определенных местах шаблона - контрольные точки для выставления угла захода. При правильной настройке искажения минимизированы (есть некоторые нюансы, но о них в данном случае рано говорить)






Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277477

#21 Непрочитанное сообщение lawless » 11 май 2015 17:11

а что значит- для этого тонарма, а для моего ? Где этот шаблон раздобыть ?



Аватара пользователя

abv9999
генералиссимус
генералиссимус
Сообщения: 9670
Зарегистрирован: Ноябрь 21, 2010, 9:21 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: АС JBL 4311
Цап PS Audio DL Three
Кастомный ламповый пред-фонокорректор
Кастомные ламповые моноблоки
Кастомная вертушка (ролег)
Откуда: Moсква
Благодарил (а): 67 раз
Поблагодарили: 229 раз
Пол:

Re: правильное подключение катриджа с иглой

#277478

#22 Непрочитанное сообщение abv9999 » 11 май 2015 17:15

lawless писал(а):нет у меня искажение на 5 песни из 6ти
operator71 писал(а):Нужно иглу выставлять по шаблону.
Да не причем тут эти шаблоны. Шаблоны - это когда из хорошего звука нужно сделать отличный. А когда не звук, а искажения - я бы смотрел что там со стилусом. Но про то, какая там вообще вставка, нам вопрошающий не счел нужным написать..


Everything Counts (In Large Amounts)

Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277479

#23 Непрочитанное сообщение operator71 » 11 май 2015 17:19

lawless писал(а):а что значит- для этого тонарма, а для моего ? Где этот шаблон раздобыть ?
Те шаблоны, что на снимках выше, делал Олег Сахно из Киева. На плотном глянцевом мелованом картоне. Не знаю, делает ли еще - столько лет прошло.
Самое простое - скачать генератор шаблона, подставить значения и распечатать. Вот пример арочного протрактора, напечатанного мной на домашнем принтере на листе А4





Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277480

#24 Непрочитанное сообщение operator71 » 11 май 2015 17:36

abv9999 писал(а): Но про то, какая там вообще вставка, нам вопрошающий не счел нужным написать..
Кстати - да. Может и новая, но какой нибудь не оригинальный Пфайфер. У них и брак часто был



Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277481

#25 Непрочитанное сообщение lawless » 11 май 2015 17:43

ИзвиняюсьИзображение



Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277482

#26 Непрочитанное сообщение operator71 » 11 май 2015 17:49

На первом фото шмоток грязи на иголке :-) По вставке не подскажу - с теховскими не имел дела



Аватара пользователя

Valery_C
Полковник
Полковник
Сообщения: 2956
Зарегистрирован: Ноябрь 23, 2010, 6:06 am
Всего на руках: Заблокировано
Репутация: 1
Имя:
Откуда: Москва
Благодарил (а): 25 раз
Поблагодарили: 174 раза

Re: правильное подключение катриджа с иглой

#277483

#27 Непрочитанное сообщение Valery_C » 11 май 2015 17:54

Ничего, как говорится, личного. Но, блин, в профиле написано "собираю LP с 1990г."
КАК!? :;:;?!
Или просто "собираю, но не слушаю"? :-)


На свете бывает все. Особенно то, чего не может быть.

Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277485

#28 Непрочитанное сообщение lawless » 11 май 2015 18:18

Valery_C писал(а):Ничего, как говорится, личного. Но, блин, в профиле написано "собираю LP с 1990г."
КАК!? :;:;?!
Или просто "собираю, но не слушаю"? :-)
Уже как то отвечал , собираю и слушаю, но вот как раз мои 1500 экземпляров сказалось на том что проигрователи всегда были автоматы с 1 башкой все деньги уходили на винил
только недавно купил себе нормальный проигрователь
(всегда с приятелем смеялись , у тебя 1000 пластов но проигровтатель никуда. а у него наоборот )

... да до смеху мне все
эти примудрости приходится позновать как новичку в виниле



Аватара пользователя

wgor
генералиссимус
генералиссимус
Сообщения: 6991
Зарегистрирован: Август 12, 2011, 2:53 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: С-Пб, Колпино
Благодарил (а): 243 раза
Поблагодарили: 170 раз
Пол:

Re: правильное подключение катриджа с иглой

#277488

#29 Непрочитанное сообщение wgor » 11 май 2015 18:27

lawless
Погоняйте свои пласты у приятеля. Может, голова и не виновата.... :cool:



Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277490

#30 Непрочитанное сообщение lawless » 11 май 2015 18:40

wgor писал(а):lawless
Погоняйте свои пласты у приятеля. Может, голова и не виновата.... :cool:
спасибо сейчас у приятеля уже хуже аппарат чем у меня :grin:

а вообще желательно по теме писать спасибо



Аватара пользователя

wgor
генералиссимус
генералиссимус
Сообщения: 6991
Зарегистрирован: Август 12, 2011, 2:53 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: С-Пб, Колпино
Благодарил (а): 243 раза
Поблагодарили: 170 раз
Пол:

Re: правильное подключение катриджа с иглой

#277493

#31 Непрочитанное сообщение wgor » 11 май 2015 18:42

lawless
Да дело не в лучше/хуже, а в искажениях. Возможно, это уже пластинки попилились.... :-(



Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277495

#32 Непрочитанное сообщение lawless » 11 май 2015 18:43

wgor писал(а):lawless
Да дело не в лучше/хуже, а в искажениях. Возможно, это уже пластинки попилились.... :-(
плохо читаете топик , поставил исходную башку n39 искажения исчезли



Аватара пользователя

djazzy
ефрейтор
ефрейтор
Сообщения: 146
Зарегистрирован: Август 23, 2011, 7:30 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 2 раза

Re: правильное подключение катриджа с иглой

#277516

#33 Непрочитанное сообщение djazzy » 11 май 2015 21:23

извините что влезаю в тему,а как мне исправить вот это?Тонарм Ортофон.Регулировка только по высоте.Больше никакий антискейтовИзображение


хочу хорррроший вертак

Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277540

#34 Непрочитанное сообщение lawless » 12 май 2015 07:44

Поскажите как узнать для моего тонарма рекомендуемый вылет иглы за шпиндель если инструкции нет TRIO KP-880D? И какой шаблон нужен для моего тонарма ?



Аватара пользователя

abv9999
генералиссимус
генералиссимус
Сообщения: 9670
Зарегистрирован: Ноябрь 21, 2010, 9:21 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: АС JBL 4311
Цап PS Audio DL Three
Кастомный ламповый пред-фонокорректор
Кастомные ламповые моноблоки
Кастомная вертушка (ролег)
Откуда: Moсква
Благодарил (а): 67 раз
Поблагодарили: 229 раз
Пол:

Re: правильное подключение катриджа с иглой

#277542

#35 Непрочитанное сообщение abv9999 » 12 май 2015 08:06

lawless писал(а):Поскажите как узнать для моего тонарма рекомендуемый вылет иглы за шпиндель если инструкции нет
Логику включите. У вас есть головка, с которой все играет без искажений. Вот и сделайте точно такой-же вылет, как у неё, для начала. И сразу узнаете, в этом ли дело :grin:


Everything Counts (In Large Amounts)

Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277544

#36 Непрочитанное сообщение lawless » 12 май 2015 08:25

Точно такой же вылет и поставил как на n39(не уверен что продавец выставляя лазил с шаблонами , тоже поставил закрепил выставил прижим и в путь наверняка )

Хотелось бы теперь уже знать точно то что требуется ...а не наобум



Аватара пользователя

Valery_C
Полковник
Полковник
Сообщения: 2956
Зарегистрирован: Ноябрь 23, 2010, 6:06 am
Всего на руках: Заблокировано
Репутация: 1
Имя:
Откуда: Москва
Благодарил (а): 25 раз
Поблагодарили: 174 раза

Re: правильное подключение катриджа с иглой

#277546

#37 Непрочитанное сообщение Valery_C » 12 май 2015 08:32

Можно поступить очень просто. Забиваем TRIO KP-880D в гугль и...
http://audio-heritage.jp/TRIO-KENWOOD/p ... -880d.html
...и там читаем (по-японски) - эффективная длина тонарма 245мм, оверхэнг - 15мм.


На свете бывает все. Особенно то, чего не может быть.

Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277548

#38 Непрочитанное сообщение lawless » 12 май 2015 08:42

т е я правильно понимаю что предложенный шаблон выше мне не подойдет ?



Аватара пользователя

abv9999
генералиссимус
генералиссимус
Сообщения: 9670
Зарегистрирован: Ноябрь 21, 2010, 9:21 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: АС JBL 4311
Цап PS Audio DL Three
Кастомный ламповый пред-фонокорректор
Кастомные ламповые моноблоки
Кастомная вертушка (ролег)
Откуда: Moсква
Благодарил (а): 67 раз
Поблагодарили: 229 раз
Пол:

Re: правильное подключение катриджа с иглой

#277550

#39 Непрочитанное сообщение abv9999 » 12 май 2015 08:46

lawless писал(а):т е я правильно понимаю что предложенный шаблон выше мне не подойдет ?
1. Для того чтобы выставить вылет, никакой шаблон не нужен. Да и вообще он не нужен, по сути...
2. Сделайте оверхэнг 15 мм и послушайте. А на старом n39 сейчас какой оверхэнг?

ЗЫ Я с каждым постом готов все большую и большую сумму поставить на то, что настройка не причем :grin:


Everything Counts (In Large Amounts)

Аватара пользователя

djazzy
ефрейтор
ефрейтор
Сообщения: 146
Зарегистрирован: Август 23, 2011, 7:30 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 2 раза

Re: правильное подключение катриджа с иглой

#277551

#40 Непрочитанное сообщение djazzy » 12 май 2015 08:47

А по моей просьбе тишина?


хочу хорррроший вертак

Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277552

#41 Непрочитанное сообщение operator71 » 12 май 2015 08:54

djazzy писал(а):А по моей просьбе тишина?
Так не совсем понятно в чем проблема и чего хотится :::)))



Аватара пользователя

djazzy
ефрейтор
ефрейтор
Сообщения: 146
Зарегистрирован: Август 23, 2011, 7:30 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 2 раза

Re: правильное подключение катриджа с иглой

#277553

#42 Непрочитанное сообщение djazzy » 12 май 2015 08:58

Так фото же выложил).горизонт неверный


хочу хорррроший вертак

Аватара пользователя

Topic Author
lawless
ефрейтор
ефрейтор
Сообщения: 198
Зарегистрирован: Май 14, 2013, 10:38 am
Всего на руках: Заблокировано
Репутация: 0
Имя:
Mоя аппаратура: Tannoy + TRIO KP880D +KENWOOD KA_1100SD
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 1 раз

Re: правильное подключение катриджа с иглой

#277554

#43 Непрочитанное сообщение lawless » 12 май 2015 08:59

abv9999 писал(а):
lawless писал(а):т е я правильно понимаю что предложенный шаблон выше мне не подойдет ?
1. Для того чтобы выставить вылет, никакой шаблон не нужен. Да и вообще он не нужен, по сути...
2. Сделайте оверхэнг 15 мм и послушайте. А на старом n39 сейчас какой оверхэнг?

ЗЫ Я с каждым постом готов все большую и большую сумму поставить на то, что настройка не причем :grin:

Я пока не понимаю как его вообще выставлять(оверхэнг ), от чего его мерить (без шаблона)?



Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277555

#44 Непрочитанное сообщение operator71 » 12 май 2015 09:00

djazzy писал(а):Так фото же выложил).горизонт неверный
Что вы подразумеваете под этим словом? Азимут, VTA, что то другое?



Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277556

#45 Непрочитанное сообщение operator71 » 12 май 2015 09:05

lawless писал(а):Я пока не понимаю как его вообще выставлять(оверхэнг ), от чего его мерить (без шаблона)?
Да шош такое, опять вместо цитаты спасибу влепил... :;:;?!
Это расстояние от центра шпинделя до кончика иглы, если провести прямую от центра оси вращения арма, через шпиндель и до иглы. Если нет насадки-шаблона, протрактора как на фотках, если арм не завести за шпиндель и если шелл не СМЕ, то только очень приблизительно можно выставить



Аватара пользователя

djazzy
ефрейтор
ефрейтор
Сообщения: 146
Зарегистрирован: Август 23, 2011, 7:30 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 2 раза

Re: правильное подключение катриджа с иглой

#277557

#46 Непрочитанное сообщение djazzy » 12 май 2015 09:05

"Я солдат и не знаю слов любви..," неужели трудно на фото посмотреть.на первом фото всё видно.уклон направо.и регулировать там нечем


хочу хорррроший вертак

Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277558

#47 Непрочитанное сообщение operator71 » 12 май 2015 09:08

djazzy
По этой фотке нихрена не видно. Если "уклон направо", то это азимут. Ищите на трубке малюсенький винт-шплинт (чаще всего снизу), ослабляйте его и крутите шелл



Аватара пользователя

djazzy
ефрейтор
ефрейтор
Сообщения: 146
Зарегистрирован: Август 23, 2011, 7:30 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 2 раза

Re: правильное подключение катриджа с иглой

#277559

#48 Непрочитанное сообщение djazzy » 12 май 2015 09:10

Да,направо,значит всё же должен быть болтик ? Посмотрю внимательней.а то пощупал весь.никак


хочу хорррроший вертак

Аватара пользователя

operator71
прапорщик
прапорщик
Сообщения: 870
Зарегистрирован: Май 4, 2013, 7:09 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Благодарил (а): 9 раз
Поблагодарили: 42 раза

Re: правильное подключение катриджа с иглой

#277560

#49 Непрочитанное сообщение operator71 » 12 май 2015 09:12

djazzy писал(а):Да,направо,значит всё же должен быть болтик ? Посмотрю внимательней.а то пощупал весь.никак
Шелл съемный. Ответная часть с контактами не запрессовывается в трубку, а вставляется плотно и контрится маленьким винтиком. Ищите и обрящите (==)



Аватара пользователя

djazzy
ефрейтор
ефрейтор
Сообщения: 146
Зарегистрирован: Август 23, 2011, 7:30 pm
Всего на руках: Заблокировано
Репутация: 0
Имя:
Откуда: Москва
Благодарил (а): 1 раз
Поблагодарили: 2 раза

Re: правильное подключение катриджа с иглой

#277561

#50 Непрочитанное сообщение djazzy » 12 май 2015 09:15

Спасибо вам. Буду исправляться [:-}


хочу хорррроший вертак

Ответить
