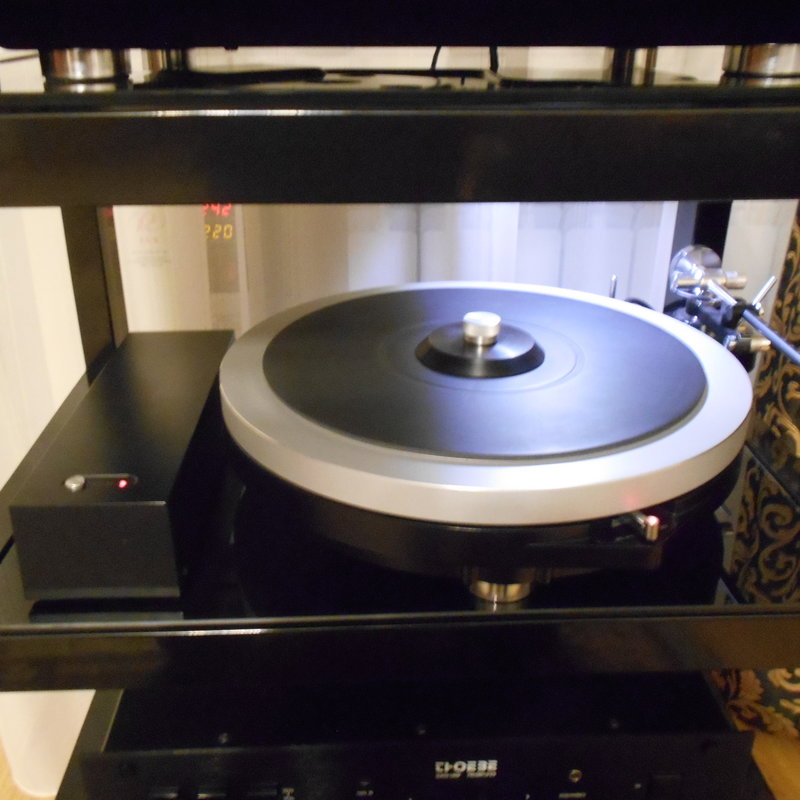

"Микроинженеры" были, конечно не дураки - на то она (питалка) и выносная, и провода у неё длиной по полтора метра. Но мне удобно держать её рядом, больше из-за своеобразной эстетики :
Больше, конечно, наводит на вертак 100-вольтовый автотрансформатор преда , который я скоро сменю на тороидальный, но всё же...решил я транс в питалке Микры тоже поменять на тор.
В общем, подсветку из питалки я вывел давно, а транс только сегодня , посему отчитываюсь "оптом" :
Подсветка из светодиодной ленты, оформлена в рамку из "пережареного" поролона :
12 вольт в блоке питания не было - посему параллельно выходу повесил вот такой китайский регулятор :
Прямо сейчас догоняю, что его уже можно выбросить - у нового трансформатора 2 обмотки по 13 вольт... ну да ладно, пусть живёт - зато можно яркость подсветки регулировать.
Торик похож на самопал, но по одинаковости напряжения обмоток очень точен :
Вот так выглядит родной :
Постарался сделать покультурней, само собой, с возможностью демонтажа колхоза в исходное состояние, поэтому не стал сверлить отверстие для центральной шпильки тора, а сваял "коромысло", которое крепится в старые отверстия под родной трансформатор :
Гоняю это дело несколько часов - нагрев транзистора в стабе БП нормальный (напруга на 2,5 вольта больше по вторичке и на 0,8 в после стабилизатора), тор не греется вообще и молчит как рыба) :
Пока всё !
