Измеряем напряжение бесконтактным методом?

[sr desinger]

Сегодня озадачился вопросом замены индикаторов напряжения, расположенных на дверце щитка.
Самых обычных
Вот таких:



Начав с обзора ближайших точек, как всегда быстро догулял до али (за трехкратную разницу в цене я готов месяц подождать)

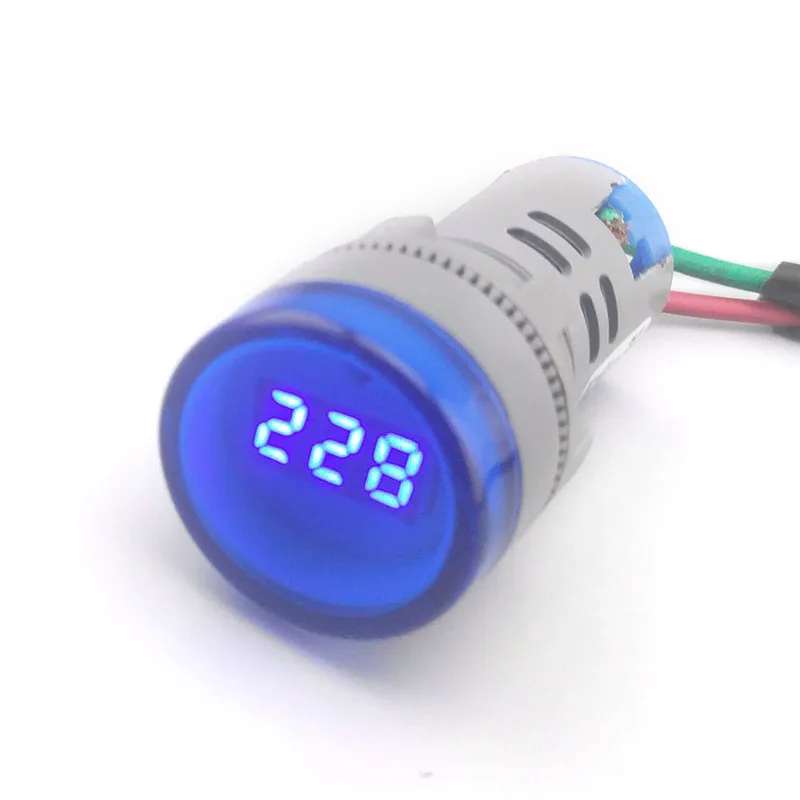

Параллельно обнаружилось, что прогресс не стоит на месте и сегодня все приличные люди используют эту штуку еще и со встроенными цыфирьками
вот так:



Решил - надо брать.
Но тут же как всегда - "а можно всех посмотреть?"

и очень скоро наткнулся вот на это:



Что показалось еще круче!
И уже было собрался оплатить аж 6 штук, но тут решил еще раз всмотреться в лот

https://aliexpress.ru/item/33038632549. ... xXiyV&mp=1

и узрел вот это:



т.е. все три параметра, отображаемые на индикаторе берутся бесконтактно через бублик! и всё!

ну с током все верно - так и должно быть.
с частотой еще туда-сюда, но ладно.
но вот напряжение, напряжение Карл! - как оно снимается бесконтактно через бублик и измеряется таким образом с точностью до вольта? :o
не претендую на многое, может я просто реально отстал от жизни, но такого я еще не видал. или тут какой-то подвох и описание лукавит.
вообщем пока заказал 6 штук обычных вот таких

https://aliexpress.ru/item/32907148914. ... 33edxpeU1n

где все понятно и прозрачно незамутненному уму.
да и 7 долларов все-таки меньше 25.
но один наверное все-таки закажу - надо же понять где подвох.

[figma]

надо же понять где подвох

Ну дык приедут - поймёшь
С разборкой и фотоотчётом.

[sr desinger]

все это время я искал ответ на этот вопрос
вопрошал там и тут
волновался, что мои знания имеют где-то существенные пробелы и я хреновый электрик.

пока один человек, с форума, где я теперь сильно флужу на постоянной основе, не раскрыл в чем подвох

"А про принцип работы, там нет ничего чудесного. Если посмотреть фото модуля сзади, то видно две обычные клеммы под винт, к которым нужно подсоединить измеряемую линию. Транс используется только для измерения силы тока."

так что все нормально, расходимся

сейчас кстати открыл шкаф и понял, что заказал правильно.
ибо чтобы внедрить туда бублики, надо раскоммутировать до хрена и больше, что будет делать скорее всего сильно лениво.

[дед Палыч]

я от их недавно получил от такой, но и те что ТС написал тоже планирую...
но на свету белые цыфирки видно плохо нана ставить фильтр или заказывать другого цвету...

[alanti1]

sr desinger, было бы интересно по прибытии штуковин глянуть на все их, включенные параллельно. Я реле напряжения покупал, все вольтметры в них разное показывали. Задрал продавцов в магазине своими придирками)

[sr desinger]

alanti1,
не проблемя, приедут проверю.
а то вообще хрен знает что у них там сейчас делается в связи со всей этой фигней.
заказ третий день висит в стадии обработки - может там все уже умерли.....

я от их недавно получил от такой

Палыч. Я в твоем варианте вот такой давно уже пользую:

https://aliexpress.ru/item/32850648749. ... 33edkkxiQJ



он намного интереснее - среди прочего можно в реальном времени посмотреть какую мощу отжирает нагрузка и насколько это совпадает с заявленной производителем.
и лампочки проверяю и прочие девайсы, особенно сильножрущие - можно автомат проверить - вырубится или нет по заявленным характеристикам.
да и прочее.....

[figma]

вот такой давно уже пользую

Блин, классная штука... внутри похоже токовые клещи с калькулляцией на мощность.

[alanti1]

figma, моя такая ещё косинус фи могёт

https://www.robiton.ru/catalog/vattmetry

ПМ - 2 которая

[figma]

alanti1,
Ясно, рассмотрю к покупке.

[sr desinger]

а где нужно мерять фи в бытовых условиях?

[alanti1]

sr desinger, так, интереса ради. Сберегашки и светодиодные лампы дают забавный результат, например. Около 0,5. Это очень плохо.

Отправлено спустя 7 минут 40 секунд:
figma, дисплейчик маловат и подслеповат у него. Подсветки нету.

[sr desinger]

Сберегашки и светодиодные лампы дают забавный результат, например. Около 0,5. Это очень плохо.

И дают шикарнейший фон на радиоприем.

[alanti1]

О, в магазине нашёл

[sr desinger]

было бы интересно по прибытии штуковин глянуть на все их, включенные параллельно. Я реле напряжения покупал, все вольтметры в них разное показывали.

Не прошло и пол-года
Из Китая В Питер через Латвию.
+ пару недель на нашей почте провалялось пока я доехал до них.
Вобщем на 6 шт при параллельном подключении разброс в 5 Вольт.



Отправлено спустя 1 минуту 27 секунд:
ПыСы - синяя подсветка на одинаковом расстоянии читается хуже, чем красная.

Отправлено спустя 3 минуты 9 секунд:
Ну и между делом на самоизоляции собрал вундерфафлю (устройство коммутационное) для рабочего стола и поставил на испытания под нагрузку.

[alanti1]

sr desinger, высокотехнологично смотрится. А в вольтметрах наверняка есть что покрутить.

[figma]

разброс в 5 Вольт

Не очень приятно... а так всё красиво.
Любишь ты всякие новомодные бирюльки.

[sr desinger]

Крутилок доступных для кручения-калибровки на них я не нашел - видимо надо разбирать путем вскрытия.
Но это уже видимо в следующем заказе, когда на эксперименты парочку возьму еще.
Впендюрил на предназначенные для них места.
Немного озадачился цыфирями...

[alanti1]

Я на дачу купил модульный трёхфазный вольтметр. Сравнивал, подав одну фазу на 3 входа-ровненько. Хотя бы относительно можно видеть, какая фаза больше нагружена в деревне))
