Sony TC-K750ES - проблема с ЛПМ

Добавлено: 15 янв 2016 17:57
Mukaltin
Записывал я тут кассетку одну, сторона кончилась, переворачиваю, хочу продолжить запись на вторую сторону, а блок головок с роликами не поднимается до конца. Сперва грешил на кривую кассету, попробовал без кассеты запустить - тоже не тянет. Открыл деку, смотрю мелкий пассик буксует.
Но я так и не понял, как его заменить? Сервис мануал открыл - тоже не врубился.
Кто связывался с такими аппаратами - подскажите, что открутить надо :roll:

Re: Sony TC-K750es - проблема с ЛПМ

Добавлено: 15 янв 2016 18:04
ratter
я связывался. Работы на полчаса-час. Там все понятно и без мануала. ЛПМ легко снять полностью, а далее видно будет. Разбирать надо сзаду. Заодно и пассики остальные сменишь.

Re: Sony TC-K750es - проблема с ЛПМ

Добавлено: 15 янв 2016 18:08
Mukaltin
ratter, Алекс, подскажи пожалуйста как и куда. Сижу верчу-кручу протягу в руке и не понимаю. С какой стороны хоть зайти? Надо ли снимать маховики тонвалов? Пластина, на которой держатся движок подмотки и необходимый мне сервопривод, уходит как раз под маховики. Вот и запутался.

Re: Sony TC-K750es - проблема с ЛПМ

Добавлено: 15 янв 2016 18:10
ratter
Да, двигатель надо снимать со всей платой.
После этого я послаблял винты креплений до таой степени, чтоб можно было засунуть пассик внутрь, не разбрасывая лпм далее. И пинцетом расправлял. Не особо удобно, но достаточно быстро все делается.
Кобда будешь тонвалы вынимать, не посей пылезащитные прокладки. Ну и внутри тоже есть на тонвалах. не потеряй.

Re: Sony TC-K750es - проблема с ЛПМ

Добавлено: 15 янв 2016 18:28
ANK
Если не ошибаюсь, этот маленький пассик автоматики там так через ж..у поставлен что намучаешься, если всю механику- этот "сэндвич" разобрать- то можно и не собрать всё обратно...
Хорошо если есть реально родной этот мелкий пассик (а мне пришлось ещё и подбирать по размеру- т.е. неоднократно его туда ставить/снимать), механика по принципу "часового механизма"(кто часами занимался тот поймёт).
Основной мотор DD конечно снять, с платами которые к нему относятся, потом открутить все винты мелкие которые держат механику- но совсем эти панели механики не разьединять, (повывалится всё нахрен) и помаленьку отклячивать эти панели- чтоб пассик пропихнуть пинцетами на нужное место.
Повторюсь- лучше иметь родной пассик или заранее чётко знать его размеры.

Re: Sony TC-K750es - проблема с ЛПМ

Добавлено: 15 янв 2016 18:32
ratter
да, именно так.

Re: Sony TC-K750es - проблема с ЛПМ

Добавлено: 15 янв 2016 18:39
ANK
Реально, он там поставлен так как будто вечный- и никому никогда его менять не придётся, однако в один момент в сопли превращается...
Штук 6-7 таких пассиков уже поменял, хоть какой-то опыт есть...но- выбешивает...

Re: Sony TC-K750es - проблема с ЛПМ

Добавлено: 15 янв 2016 19:15
Mukaltin
Ну пассик родной есть, спасибо Алексу. Пока не добрался). Открутил пока все видимые винтики сзади, спереди снял крышку с лампочкой и под ней открутил 4 болта, крепящих станину с маховиками. Но не пойму, почему-то мешает подающий ролик станине сняться. Видимо за неё держится он.

Re: Sony TC-K750es - проблема с ЛПМ

Добавлено: 15 янв 2016 19:19
ratter
Спереди кроме крышечки ничего не надо снимать. Все сзаду делать. блок головок д. б. отведен от тонвала.

Re: Sony TC-K750es - проблема с ЛПМ

Добавлено: 15 янв 2016 19:21
ANK
Не очень понял, ЛПМ весь вынул из аппарата?

Re: Sony TC-K750es - проблема с ЛПМ

Добавлено: 15 янв 2016 19:22
ratter
Да, кстати.

Re: Sony TC-K750es - проблема с ЛПМ

Добавлено: 15 янв 2016 19:53
Mukaltin
Конечно весь.
В передок зря лазил, уже понял. А так - уже все поменял и все заработало. Правда как только подключил, раза с десятого воткнулся в воспроизведение. Сейчас бесперебойно работает.
Старый пассик вроде по размерам такой же, что и из ремкомплекта, но только в форме яйца. Странно, вроде магнитофон долго не простаивает.
Спасибо!

Отправлено спустя 48 минут 59 секунд:
Немного отойду от темы: а пульт к ней, кроме родного, какой можно придумать?

Re: Sony TC-K750es - проблема с ЛПМ

Добавлено: 15 янв 2016 20:43
ratter
поищи от музцентров всяких сони. они подходят. У меня был как-то.

Sony TC-K990ES - проблема с ЛПМ

Добавлено: 19 июн 2016 11:48
ratter
Может кому-то пригодится.
Про неработу дек из-за растянутого маленького пассика знают наверное все.
В данном случае я столкнулся и с другим дефектом
Дефектная дека Сони 990ЕС. Дефект: тонвал не вращается.
Поскольку ЛПМ многих сони дайрект драйв одинаков или почти одинаков, ремонт подходит и для дек TC-K750, 770, 850 и так далее.

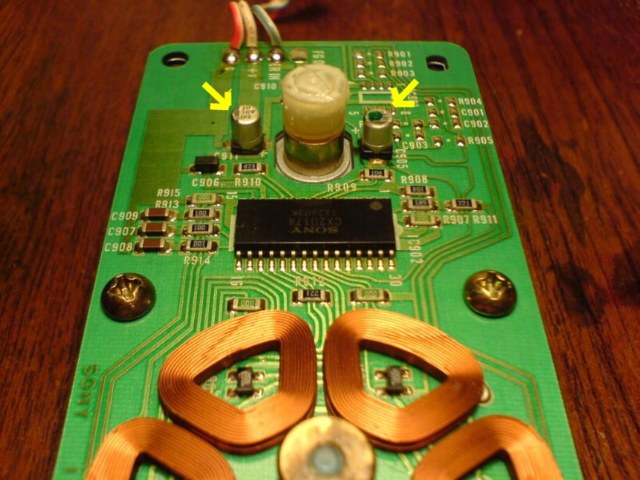

2 электролитических конденсатора на плате капстана потеряли емкость. Подозрение упало на них сразу, поскольку вид пайки был очень уж подозрительным. Корродированные места, скорее всего "помогло" содержимое конденсаторов,попавшее на пайку. Интернет дополнительно указал на эти конденсаторы, как на виновников (фото из интернета).
Заменяются не обязательно подобными, можно и обычные, впаянные в лежачем положении.


Re: Sony TC-K750ES - проблема с ЛПМ

Добавлено: 21 июн 2016 16:19
ratter
Небольшое дополнение, может быть, кому-то пригодится.
После ремонта и сборки ЛПМ последний заработал прекрасно.
К сожалению, образовалась еще одна неисправность (в аудиотракте), притом что до ремонта лпм он (тракт) был однозначно в порядке.
Неисправность выражалась в постоянном фоне на выходе наушников, индикаторы уровня зашкаливали, потом появился постоянный гул в наушниках. Сигнал с кассеты отсутствовал,
сигнал с линейного входа был, но очень искаженный. Потом все утихло. Стало как на кладбище. Никаких звуков. Ни на входе, ни с выхода. Никакой реакции на индикаторе.
При всем этом ЛПМ работал безукоризненно, все режимы ЛПМ, кнопачек можно было видеть на индикаторе. Лишь звука не было.
Измерение напряжений на БП показало отсутствие двуполярного 18 Вольт после предохранителей.
Предохранители там п-проводниковые, с такими я еще не сталкивался. Я запостил нескольгко фото, где можно увидеть их. На схеме и на плате. И как они выглядят.
Очевидно, в процессе умирания наблюдались эти странные эффекты с фоном и странными звуками.




Порылся в сети на предмет наличия. Негусто. Лишь на ebay. По 1 евро/штука.
Купил. скрипя всеми фибрами, все-таки евро за плавкую вставку - перебор.
Сегодня получил их. Впаял. Перед впаиванием проверил наличие КЗ на входах питания других плат.
Все отлично. После впаивания новые успешно сгорели в первый же момент.
Ах ты ж думаю зараза. И я, жертва аутентичности. Расплел литц, впаял одну проволочку на + и на -.
Работает. несколько п-проводниковых еще осталось, но их я наверное не буду впаивать. То ли они деградировали, то ли при вкл. идет ток, немного превышающий их номинальный...

Re: Sony TC-K750ES - проблема с ЛПМ

Добавлено: 21 июн 2016 18:20
George
ratter писал(а): ремонт подходит и для дек TC-K750, 770, 850
333, 555 ...

Re: Sony TC-K750ES - проблема с ЛПМ

Добавлено: 21 июн 2016 18:51
ZVK
700х

Re: Sony TC-K750ES - проблема с ЛПМ

Добавлено: 26 июл 2016 13:48
Mukaltin
Снова беда. Встали у меня тонвлы. Сперва перед этим скорость плавать начала. Залез в деку - кондеры вытекли. Заменил их, дорожки прозвонил. Но дека так и не заработала. Кондеры поставил обычные на 10 мкФ, впаял лежа.
Правда декой займусь как минимум через две недели, уезжаю из города. Пока выслушаю предположения.

Re: Sony TC-K750ES - проблема с ЛПМ

Добавлено: 26 июл 2016 14:33
ratter
Когда я их поменял, двигатель сразу заработал. Впаивал тоже обычные лежа.

Re: Sony TC-K750ES - проблема с ЛПМ

Добавлено: 22 авг 2016 20:32
Mukaltin
Добрался до деки, включил её - двигатель начал работать, хотя я её с 26 числа вообще не трогал. Но, двигатель раскручивается до максимальных оборотов. Проверил таходатчик (платка с прямоугольными дорожками под маховиком) - 4 Ома. На отключение и подключение таходатчика - никак не реагирует. Т.е. схема банально не видит, что двигатель вращается. На плате ДД досканально проверил пайку - все хорошо. Сейчас достану осциллограф и буду смотреть - есть ли импульсы с платы, к которой таходатчик подключается.
Есть правда нюанс - провода с таходатчика истрепались и возможно коротили, провода перепаял.
UPD - на плату ДД идет прямоугольный импульс. Зависит от оборотов.
UPD2. Починил. Не заметил сгниившую дорожку от провода с сигналом до микросхемы на плате ДД.

Re: Sony TC-K750ES - проблема с ЛПМ

Добавлено: 23 авг 2016 04:34
ratter
Сгнившая не от потекшего-ли электролита из числа тех двух?

Re: Sony TC-K750ES - проблема с ЛПМ

Добавлено: 24 авг 2016 14:51
Mukaltin
ratter, от него самого. Дорожка, которая идет от шлейфа до микросхемы ДД. По ней как раз идет импульс от таходатчика.

Re: Sony TC-K750ES - проблема с ЛПМ

Добавлено: 30 ноя 2016 12:39
dereg176
Прошу прощения,возможно не по теме.
Подскажите размер плоского пассика на 690 соньке.
Спасибо!

Re: Sony TC-K750ES - проблема с ЛПМ

Добавлено: 11 дек 2016 17:11
Vlad57
Столкнулся с подобной проблемой на 990ES, сейчас как-раз в процессе. Нашел вот такую статейку, может, кому и пригодится...

http://www.tapeheads.net/showthread.php?t=30926

Re: Sony TC-K750ES - проблема с ЛПМ

Добавлено: 11 дек 2016 17:16
ratter
Спасибо за ссылку. Фото очень информативны.

Re: Sony TC-K750ES - проблема с ЛПМ

Добавлено: 31 май 2017 19:04
multiklexa
Здравствуйте, может кто подскажет? При включении калибровки не отображается индикация, а при самой записи звук с ленты очень сильно отличается от входного сигнала ( как бы перегрузка, хотя уровень очень низкий )
P. S. У меня Sony TC-K222ESG.
