Akai GX-9. Первый опыт восстановления.

Добавлено: 30 сен 2014 15:43
Qt-90
Приветствую участников форума!
Недавно стал владельцем. Досталась в состоянии "могло быть и хуже". На свой страх и риск разобрал до состояния на фото. Перепаял микрики управления. Отмыл с Fairy и отчистил с изопропанолом все, что можно до скрипа. Комплект пассиков и роликов пришел из Москвы (спасибо Евгению). Аутентичная голова пришла из Казахстана. Теперь попробую собрать. Буду благодарен любым дельным советам по теме.
Фото, если нужно, могу выкладывать по мере сборки.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 06 окт 2014 15:50
killhumax
Qt-90
На счет тайваньского движка хотелось бы мнения услышать.
Все нормально дружище :-) обычный хороший движок и ставили тысячами в деки.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 06 окт 2014 17:11
Blind
Qt-90 писал(а):Пришлось использовать И-20А. Класс вязкости вроде подходящий. Еще осталась надежда на стоматологов. Пишут, что у них бывает турбинное масло. Поделитесь опытом, если кто использовал такое.
Эзотерики щас закидают помидорами, но (в случаях неимения особых на то указаний с сервисном мануале на железяку) то и другое использую в своих игрушках, и в парах трения и в качения.
В холодных подшипниках (валы ЛПМ и т.п.) - тот же И20-й "А", в "горячих" (особенно на движках, где таки нагрев от обмоток весьма и весьма ощутим) - турбинку (не будь ее - И(ндустриалка) пошла бы в дело).
Лить, ессно, без фанатизъму - ровно требуемое к-во оного (дабы не терлось/не катилось всухую, но и не "плевалось" излишком во все стороны).
Шо наши, шо вражеские изделия - никто не "жаловался" и примерно себя ведут после "впотребления"...

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 06 окт 2014 18:08
AlexRK2
а ни у кого нету на 9ку индикатора? и крышечки правой с мордашки?

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 07 окт 2014 02:03
Qt-90
killhumax писал(а):Qt-90
На счет тайваньского движка хотелось бы мнения услышать.
Все нормально дружище :-) обычный хороший движок и ставили тысячами в деки.
Спасибо. Успокоили. Интересно, это не единственная импортная запчасть в девятке? И элементная база на 100% японская?

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 07 окт 2014 02:27
Qt-90
Blind писал(а):
Qt-90 писал(а):Пришлось использовать И-20А. Класс вязкости вроде подходящий. Еще осталась надежда на стоматологов. Пишут, что у них бывает турбинное масло. Поделитесь опытом, если кто использовал такое.
...Лить, ессно, без фанатизъму - ровно требуемое к-во оного (дабы не терлось/не катилось всухую, но и не "плевалось" излишком во все стороны)...
Знать бы еще это требуемое количество... Я исходил из того, что одна капля масла с одной стороны втулки тонвала, одна с другой. Не маловато будет? Ход вроде нормальный, но смутные сомнения иногда терзают. Не хотелось бы загубить механизм.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 07 окт 2014 05:29
Михаил 1988
Тоже хочу 9 акай в интерьер. Ну и так кассетки слушать.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 07 окт 2014 12:58
Qt-90
Приступил к сборке корпуса.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 07 окт 2014 13:12
Qt-90
Пришлось снимать заднюю стенку, чтобы установить нижнюю материнку. Иначе никак. Мешают переменные резисторы и переключатели режимов.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 07 окт 2014 13:14
Qt-90
Подготовил проводку питания для монтажа на плату.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 07 окт 2014 13:18
Qt-90

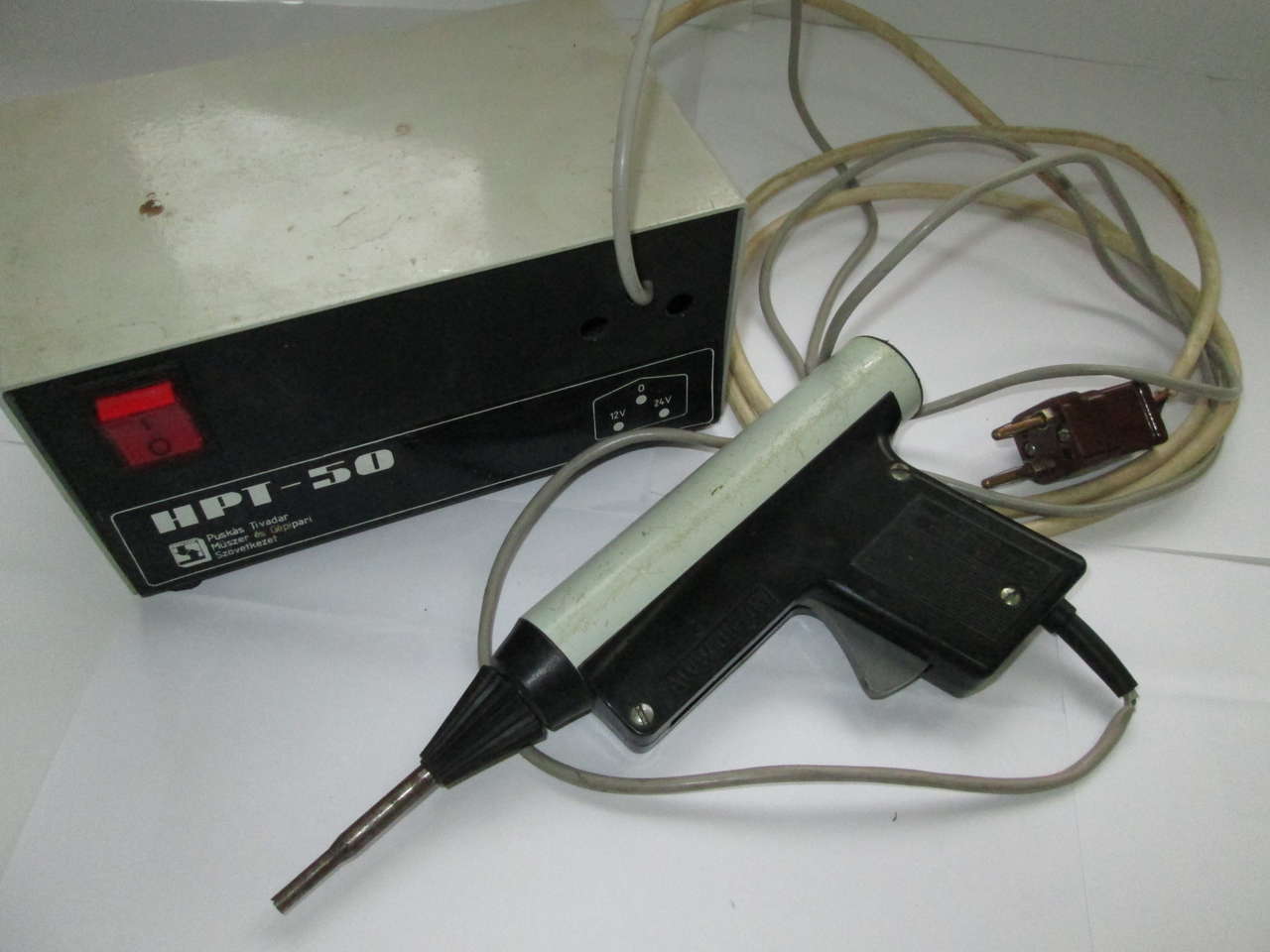

Все тот же очень хороший человек (который шарик подшипника нашел для площадки блока головок) предоставил в пользование этот древний механизм. Для монтажа контактов питания методом скрутки.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 07 окт 2014 13:29
Qt-90

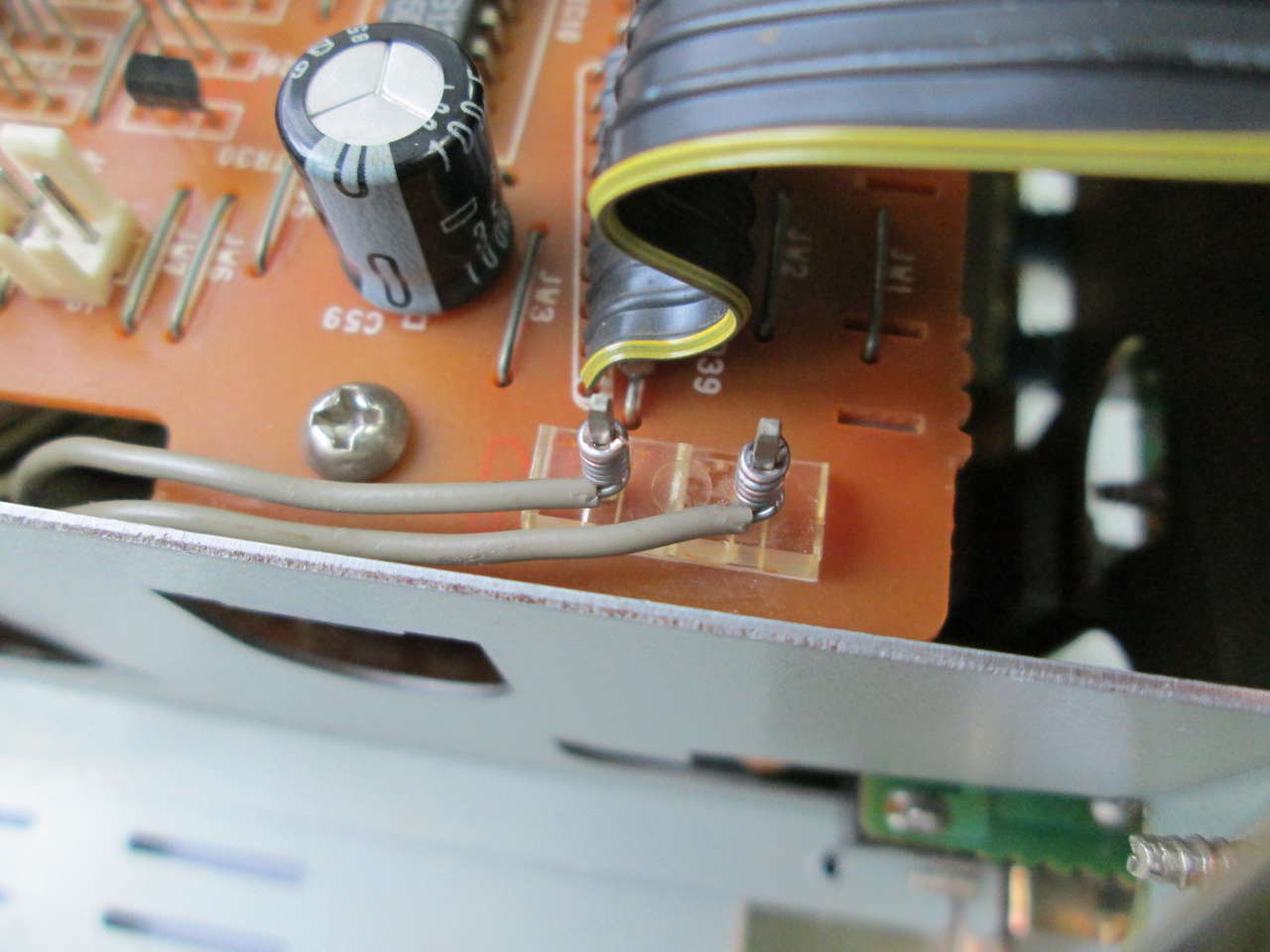

Подводный камень. Сечение проводов оказалось слишком велико для механизма скрутки. Пришлось, за неимением других инструментов, долго и нудно надфилем растачивать канавку иглы.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 07 окт 2014 13:32
Qt-90
Результат вполне устраивает.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 07 окт 2014 13:35
Qt-90

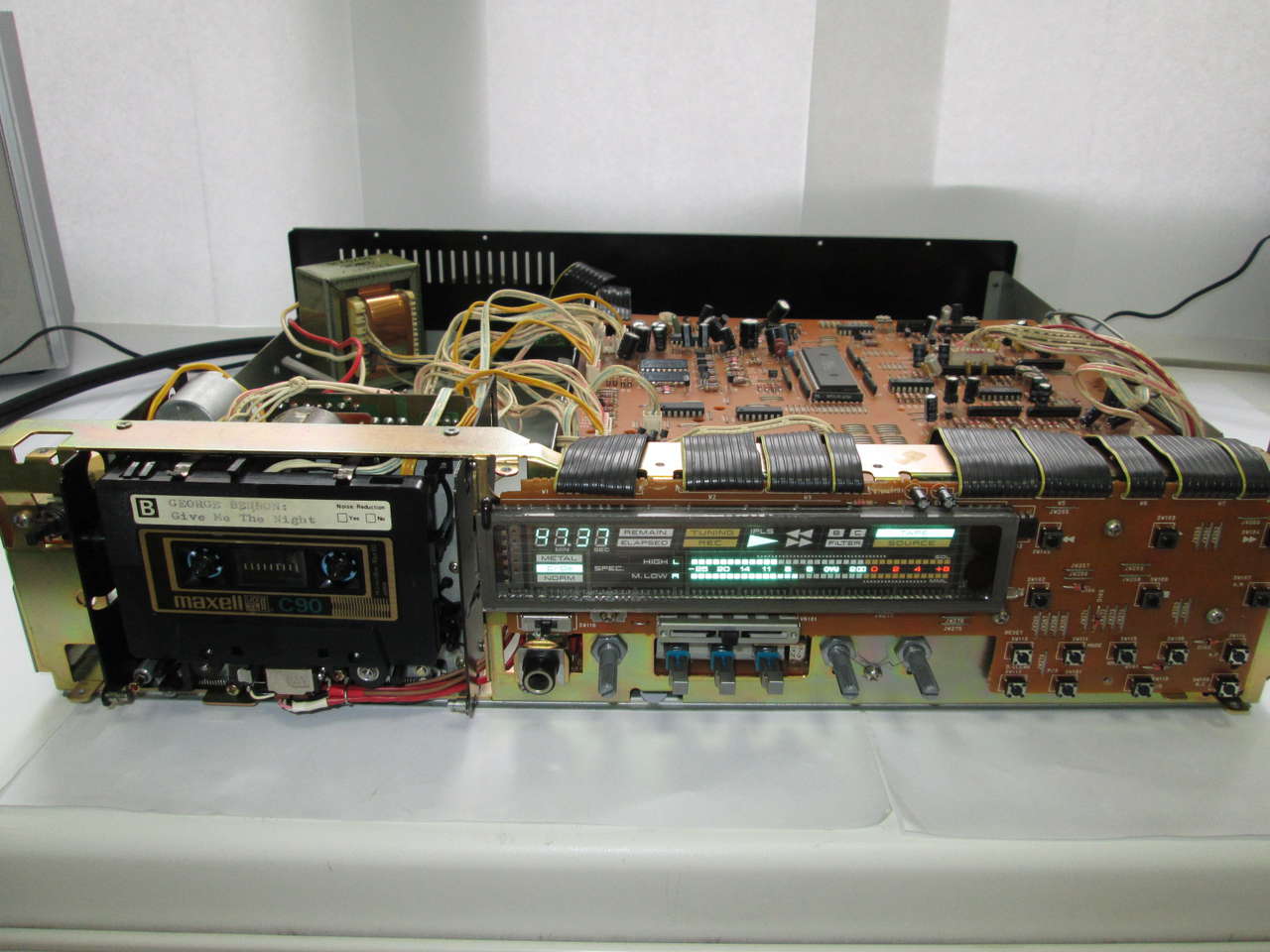

Все готово к подключению ЛПМ.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 07 окт 2014 14:01
killhumax
Qt-90
Я немного погодя дам тебе материал как сделать небольшой апгрейд УВ 9 ки что б не было "стеклянного" призвука при воспроизведении.
Пишет 9 ка как известно лучше чем воспроизводит :-) а вот после доработки ее УВ составит конкуренции лучшим декам не только от Акая.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 07 окт 2014 14:37
Qt-90
killhumax
Спасибо Вам. С удовольствием ознакомлюсь. Но пока бы просто запустить аппарат :-) Планирую завтра.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 07 окт 2014 14:41
killhumax
Qt-90
Лови ссылки на сайт Украинских кассетоманщиков http://audiogarret.com.ua/viewtopic.php ... =akai+gx+9&http://audiogarret.com.ua/viewtopic.php ... x+9#p61281

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 08 окт 2014 11:01
Qt-90

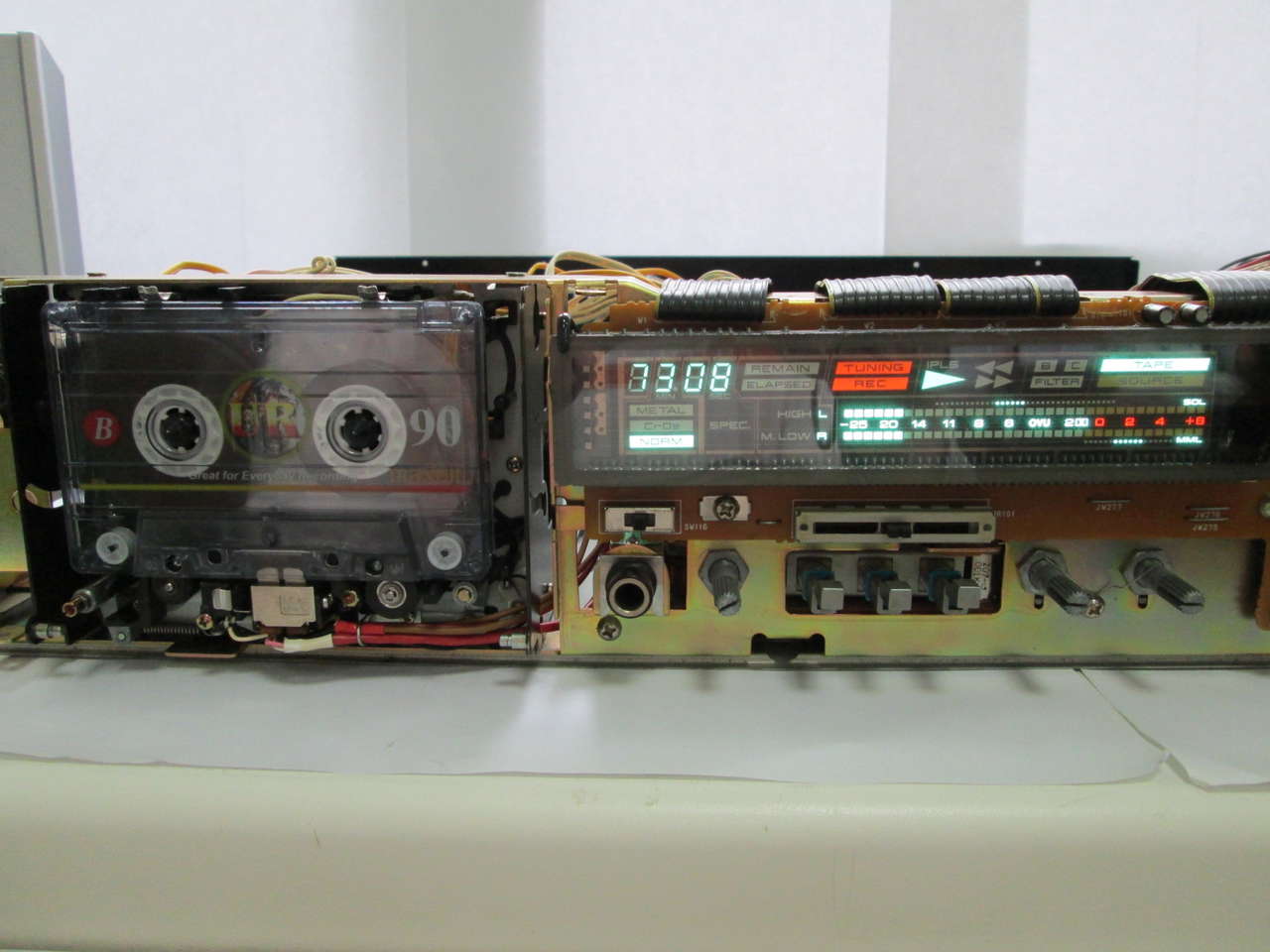

Первый запуск аппарата прошел успешно.
ЛПМ работает четко. Слегка напрягает звук привода программной шестерни, но думаю под корпусом слышно не будет. Перематывает в обе стороны быстро. Ленту при воспроизведении укладывает ровно.
Новые прижимные ролики снял. Проявилось немного масла на границе втулки и тонвала. Установил пока старые - не жалко. Голову, понятное дело, не настраивал. Установил примерно, на глаз. Но даже так аппарат воспроизводит и записывает, на мой неискушенный слух, очень прилично. Каналы относительно друг друга не завалены. Ленту калибрует быстро. Если кто проконсультирует на счет уровней SOL и MML, буду признателен. Далее планирую сделать зеркальную кассету для первичной настройки тракта.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 08 окт 2014 11:22
Михаил 1988
Qt-90
Ну....Мои поздравления, синьор. Насчет шума моторчика программки - это у всех так, вспоминая свой GX-7.
Новые прижимные ролики снял. Проявилось немного масла на границе втулки и тонвала
Излишек стираете и всё. Ничего страшного. Потом спиртом промываете ролики (ну это ясен пень).
Вот смотрю на GX-9 и понимаю что хочу этот аппарат смертельно :-D :-D :-D . Впервую очередь внешне он мне нравится. Надо поискать потом как деньгой разживусь.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 08 окт 2014 13:35
Qt-90
Михаил 1988
Спасибо! Мне и самому себя не грех сегодня поздравить :drink:
Очень боялся за голову (пришла из Казахстана) и за электронику, когда платы чистил и микрики перепаивал без заземления.
Парадокс! Ремкомплект с головой вышел дороже аппарата.
Еще хочу в коллекцию GX-95 (без mk II).

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 08 окт 2014 14:20
Михаил 1988
Qt-90
Случается. С 7 акаем у меня та же история. Покупал под восстановление за 500 рублей :-D . Нравится мне этот сцукин сцын. (())--))

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 09 окт 2014 12:44
Qt-90

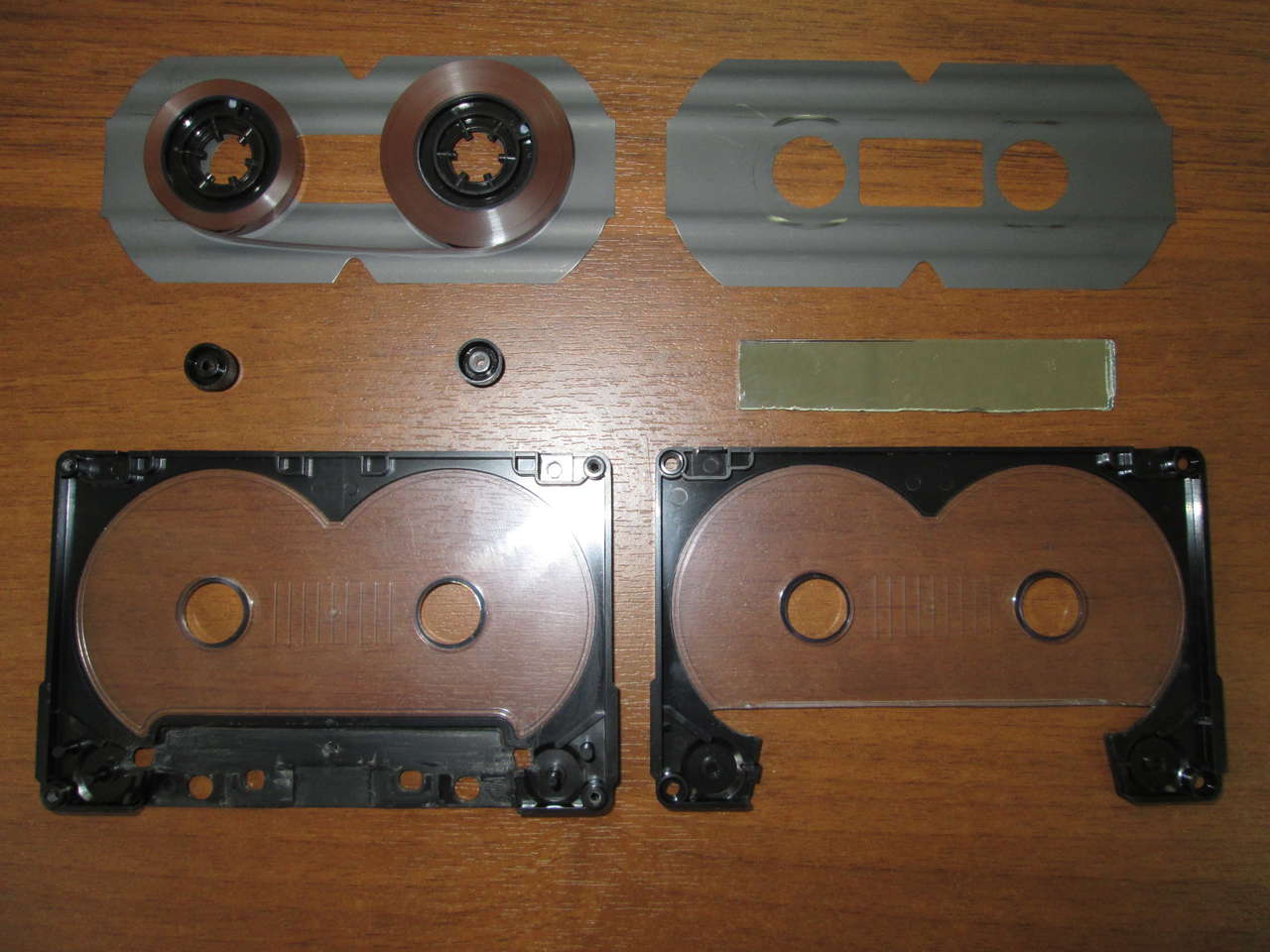

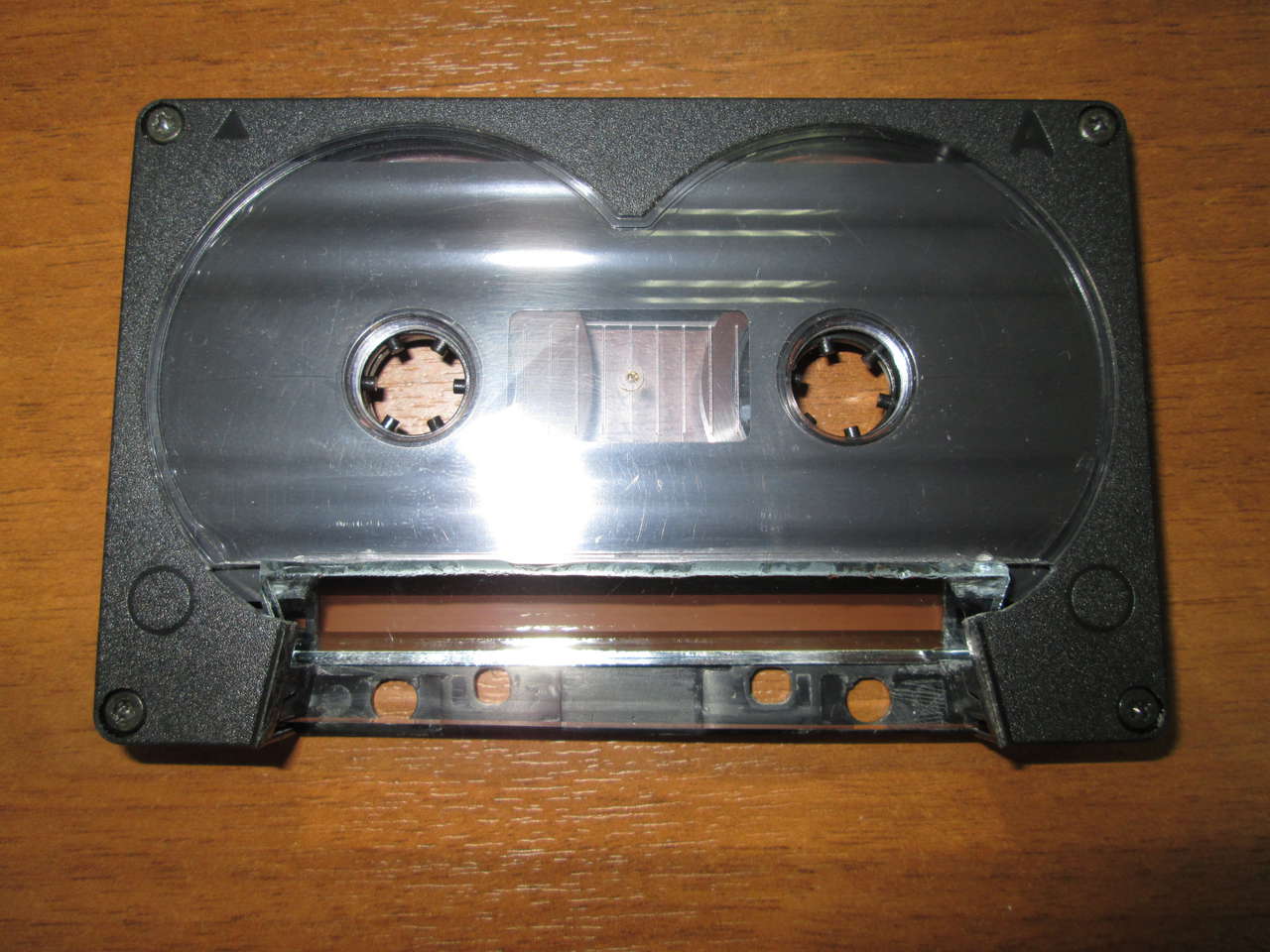

Сделал некое подобие зеркальной кассеты. Из того, что было под рукой. Все ингредиенты отечественного производства. Стекло отрезал неровно, т.к. нет опыта в этом деле.
Зеркало ничем не приклеивал. Оно просто вставляется и можно подрегулировать наклон.
Установил новые прижимные ролики. Лента проходит по тракту ровно. Не гуляет. Нигде не перекашивается. Но возник вопрос. Как пленка должна быть расположена относительно краев правильно настроенной головки? Проходить строго по середине? Или возможно смещение относительно продольной оси?

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 09 окт 2014 12:52
Михаил 1988
Qt-90
Открываем см и смотрим - ровно по середине!

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 09 окт 2014 13:48
Qt-90
Точно, блин! Спасибо! На 12 стр. SM 75-го черным по белому же написано! И рисунок есть.
Я с этим зеркалом не смогу правильно установить. Слишком узкий диапазон просматривается. Толщина стекла великовата. Нужно тоньше найти.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 09 окт 2014 13:52
Михаил 1988
Qt-90
"Двоечку" ищите. У супруги стащите из пудренницы) :-D

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 09 окт 2014 14:08
Qt-90
Уже! :-D

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 11 окт 2014 16:56
Qt-90
Зеркальная кассета не особо помогла. Просто убедился, что лента проходит по тракту ровно, не перекашивается нигде. Однако, я не ожидал, что настройка магнитной головки займет столько времени и нервов! Какие только способы не перепробовал, чтобы установить ее строго перпендикулярно тому, чему нужно и параллельно тому, чему нужно. Использовал самодельные шаблоны с якобы прямыми углами из различных немагнитных материалов. Бесконечно крутил настроечные винты. Ставил метки маркером... А результат все равно противоречивый.
Как любезно подсказал Михаил 1988, лента, согласно SM, должна проходить вдоль головки строго по оси без смещения. Расстояния от краев головки до краев ленты должны быть равны. Как этого добиться приблизительно? Предлагаю на ваш суд:
1. Отрезаем небольшой кусок ленты.
2. Вставляем в тракт (при условии, что механизм доступен для таких манипуляций).
3. Запускаем на пару-тройку секунд воспроизведение.
4. Останавливаем. (Можно выключить механизм и поднять ролики с головками вручную, подкрутив привод программной шестерни).
5. Если лента как-либо сместилась, повторяем с пункта 2.
6. Если все норм, фотографируем перпендикулярно сверху в режиме макросъемки поверхность головки с лентой.
7. В графическом редакторе с функцией "линейка" (например, Photoshop) приближаем изображение и измеряем нужные расстояния.
8. Действуем по результатам.
После того, как худо-бедно удалось разобраться с геометрией, приступил к более детальной настройке с использованием тестовой кассеты.
Огромное спасибо за service kit, кассету и консультации по настройке Евгению из Москвы!
Не вдаваясь в подробности, на сигнале 317 Hz 0Db=250NWb аппарат показал не совсем то, что от него ожидали. Также есть некоторая разница в уровнях между каналами на тесте АЧХ, и при настройке азимута на 10 kHz.
Субъективно оцениваю результат на "удовлетворительно". Настройку головы пока прекращаю. Воспроизведение и запись полностью устраивает. Проверено на хроме.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 11 окт 2014 21:30
Михаил 1988
Qt-90
Как говорил мой друг - стеклоферрит настроить еще тот секс.
Но труды ваши не напрасны. Собирайте наконец и делайте видеообзор. Заждался я))) :-D

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 12 окт 2014 00:40
Qt-90
Михаил 1988
Как сказал один мой знакомый: "А шо ты изверг хочешь от тридцатилетнего статичка? Скажи спасибо, что он вообще живой остался после твоего варварского вмешательства".
Сегодня соберу.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 13 окт 2014 14:11
Qt-90
Наконец-то сборка полностью завершена. Были некоторые проблемы с загрузкой кассеты. Иногда не вставала на место. Пришлось ослабить контактную группу переключения типа ленты. В общем результат устраивает. Хотелось бы конечно корпус без царапок и потертостей, но даже не представляю, как это можно вылечить.
Всем спасибо за участие. Фотоотчет прикладываю.

P.S.

Дело затягивает. Есть огромное желание начать заново. Осталось найти пациента.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 13 окт 2014 15:28
ratter
а какой пациент желаем/иском?

пысы. царапки никак не вылечить. стараться не замечать.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 13 окт 2014 17:09
Qt-90
ratter
Есть список "мечт", о которых когда-нибудь что-нибудь читал.
Aiwa XK-007
Aiwa XK-009
Aiwa AD-F800
Aiwa AD-F660
Akai GX-75
Akai GX-95
Sony TC-K511S
JVC TD-V662
Denon DRM-800A
Pioneer CT-979
Pioneer CT-858
Pioneer CT-S630S
Onkyo TA - 2070
Technics RS-B965
Конечно в мечтах и Наки с Тиками посмотреть, потрогать и послушать...
Но мечты, как мы знаем, сбываются только у акционеров Газпрома.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 13 окт 2014 17:10
Михаил 1988
ratter
Ну в принципе рукастые были в плане излечения царапок.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 13 окт 2014 17:10
Михаил 1988
ratter
А что-то из кадавров со сквозняком есть?

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 13 окт 2014 17:11
ratter
Qt-90 писал(а):Sony TC-K511S
JVC TD-V662
а эти как затесались?
кадавров



?

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 13 окт 2014 17:19
Михаил 1988
ratter
Ну в том плане под восстановление.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 13 окт 2014 17:22
ratter
а, понял.
нет. вроде нету.
Были рабочие денон 810 и пионер 737, я их недавно подарил на форуме.
есть правда две ямахи 1020, но их вроде уже забирают.
а, вспомнил. валяется пионер 939, все лень до ума довести. выставить программную шестерню. ненавижу пионеры.

А остальные мои все работают. пока...

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 13 окт 2014 17:25
Михаил 1988
ratter
Если с пиванером не срастется или с ямахой - дайте знать)

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 13 окт 2014 17:25
ratter
ai ai captain!

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 13 окт 2014 17:33
Михаил 1988
Qt-90
Тики пока доступны. Очень приличные агрегаты. У меня 9000 и 6030 например.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 13 окт 2014 17:35
Михаил 1988
А по теме если. Поздравляю с настройкой агрегата.
На IV типе как пишет?
А то как помнится мне Акаевское стекло не вывозило выше +4 дб без искажений.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 13 окт 2014 18:51
Kolhoznik
Qt-90 писал(а): Но мечты, как мы знаем, сбываются только у акционеров Газпрома.
Говорят у них кризис - мечты кончились :-D
Поздравляю с окончанием, давайте ужо
что-нить приобретайте и на второй заход (())--))

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 14 окт 2014 02:26
Qt-90
ratter писал(а):
Qt-90 писал(а): Sony TC-K511S
JVC TD-V662
а эти как затесались?
Видимо прочитал когда-то про них что-то хорошее в плане модернизации на форумах хайфая и вегалаба.
Есть же и у Sony и у JVC приличные аппараты. Предложите. Буду признателен за инфу. Чтобы на грабли не наступать.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 14 окт 2014 02:40
Qt-90
ratter писал(а):А остальные мои все работают. пока...
Какие, если не секрет?

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 14 окт 2014 02:52
Qt-90
Михаил 1988 писал(а):Qt-90
Тики пока доступны. Очень приличные агрегаты.
Пока доступны в смысле "можно найти", или Вы предлагаете из собственной коллекции?
У меня 9000 и 6030 например.
6030 - вот это зверь!

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 14 окт 2014 03:15
Qt-90
Михаил 1988 писал(а):А по теме если. Поздравляю с настройкой агрегата.
На IV типе как пишет?
А то как помнится мне Акаевское стекло не вывозило выше +4 дб без искажений.
Нового металла у меня нет. Есть пара кассет с ушатанной пленкой, подаренных одним хорошим человеком.
Надо будет попробовать.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 14 окт 2014 03:26
Qt-90
Kolhoznik писал(а):
Qt-90 писал(а): Но мечты, как мы знаем, сбываются только у акционеров Газпрома.
Говорят у них кризис - мечты кончились :-D
Поздравляю с окончанием, давайте ужо
что-нить приобретайте и на второй заход (())--))
Нету ничего интересного из приобретенного. Может эту пока замучить?

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 14 окт 2014 03:45
Qt-90
Еще есть живой китайский V-610. Вопрос к уважаемым участникам форума. 500 рублей для него не дорого?
Вернее 600. Парился с восстановлением пластикового логотипа несколько дней. Супруга витражными красками и лаком буквы покрыла. Но все равно не то. За 10 минут и 100 рублей в принт-студии прожгли на лазере. Я им только шрифт принес. Красота!
Родной логотип, импортный. Домашний колхоз.
Не родной логотип, отечественный. Профессиональный колхоз.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 14 окт 2014 03:56
Qt-90
Еще есть полуживая отечественная Яуза-220. Там ЛПМ хорошенький такой, японский. Говорят надежный. Можно ей заняться.

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 14 окт 2014 04:07
Qt-90
Есть еще Sharp Qt-90ZG в приличной косметике. Это у меня первый планомерно и целенаправленно купленный аппарат. Нравятся мне такие. Ну очень нравятся. Не полезу в него пока работает. Пылинки с него сдуваю. Супруга, после месяца нудного изматывающего моего приставания, все таки сшила для него чехол под цвет девайса :-)

Re: Akai GX-9. Первый опыт восстановления.

Добавлено: 14 окт 2014 04:15
ratter
эта живиси не стоит возни.

Хороших аппаратов у живиси немного. Из более старых это dd9.
Но с ним я не сталкивался. Из более новых это 621, 711. Это из распространенных. Были еще другие модели,
похожие, но лишь в японии. Не для европы.
живиси это моя старая любовъ. У меня 621, 711 много было. десятка 2 точно.
Основная часть по россии разъехалась.
А сейчас остались лишь сони вроде 4 штуки. tc-k970, tc-k950, tc-k6.
и еще есть деки от кенвуда 1100hx
Вот акаев никогда не было. Хотя нет, вру. Была дека 760я.
Это из приличных. А так всякого много было. Из не особо топового. Но конечно со сквозняком.
