Проигрыватели ELAC

Сообщение

#301122

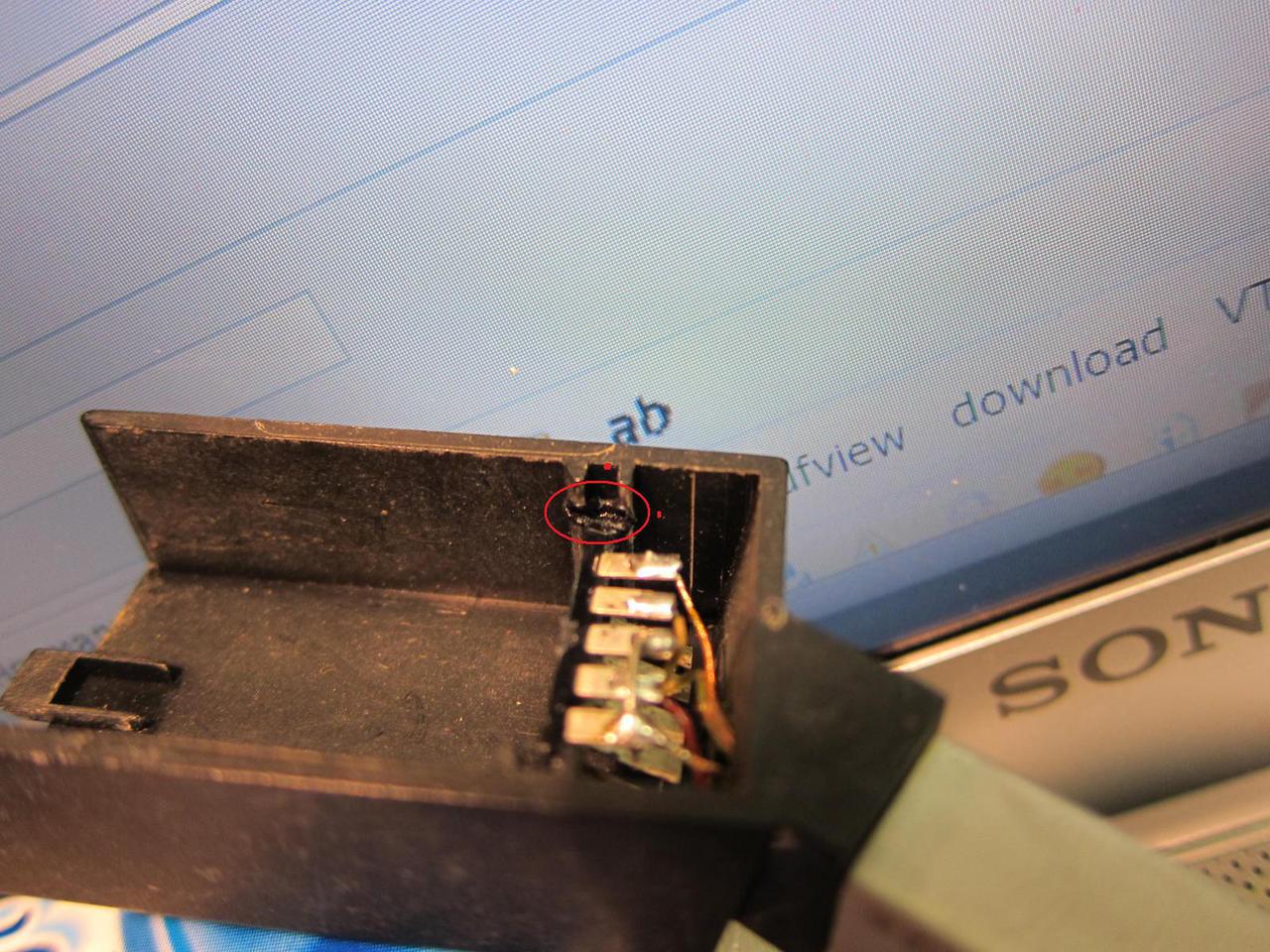

к сожалению сделанно в этом месте не оч. профессионально
планку вставили в ведущие и ограничили вытаскивание жалом паяльника или похожим предметом

#301158

Ребята , а кто подскажет , при отключении Елака от сети (при вытянутой вилке ) , должен ли оставаться фон в акустике по ММ входу или только легкое шипение. Подозреваю что у меня где-то слетела земля /масса на линейных входах усилителя, потому как слушаю остальные источники , включеное стостояние- вроде нормально , стоит отключить СД или дВД от сети в акустике через 4-5 сек. появляется легкий фон

#301160

sergej1961 писал(а): при отключении Елака от сети (при вытянутой вилке ) , должен ли оставаться фон

Не должен. У вас проблема на стороне усилителя.

#301189

Спасибо , будем искать

#301200

agisis писал(а): agisis писал(а):
Источник цитаты для этого нужно освободить тонарм :
1. открутить "5" и "15" под колпаками "25", освободив загодя немного сигнальный провод под шасси, положить тонарм рядом (лучший момент для чистки контактов шеллодержателя)
http://elac.pytalhost.com/Miracord50Hs/elac16.jpg
"15" и есть регулировочный для тонарма, почистить подшипники "14", смазать, после сборки нужно будет настроить тонарм (всё это после настройки подшипника узла )
2. снять "18", предварительно вытащив "18.1" и открутив "195" ("195" настраивает высоту тонарма при автомате, запомнить положение перед демонтажем или настроить как нужно самому)
3. в центре "12" видим настроечную гайку узла тонарма, она фиксирована от самораскрутки, тоесть в первый момент трудно поддаваемая

гайку я открутил, а дальше что? Люфт как был, так и остался, такое ощущение, что гайка просто прикручена по резьбе.
Подскажите дальнейшие действия.

#301290

ок, наверное непонятно обьяснил
в продолжении пункта "3"..."в центре "12" видим настроечную гайку узла тонарма"
ее не нужно откручивать, ею можно настроить подшипники
тоесть если ее например завернуть до упора, то все встанет намертво
нужно найти место где есть свободный ход без малейшего сопротивления и нет люфта

#301349

Теоретически я понимаю, что надо закручиванием гайки выбрать вертикальный зазор упорного подшипника, но у меня, видимо, закисло посадочное место детали под спецгайкой.
Пробовал подтягивать с усилием - не двигается, пока залил WD40.
Я боюсь применить силу при закручивании, либо сорву, либо оторву трубчатую резьбу (у нее тонкие стенки).
Если у тебя есть этот узел в разобранном виде, выложи понятные фото.

Андрей! Объясни, пожалуйста, смысл и назначение соединения вилки тонарма "12" с нижним цилиндрическим основанием одним винтом "16" и пружинкой "23".
Непонятен смысл такого соединения, оно фиксируется не жестко, если приложить немного силу, вилка тонарма шевелится относительно нижнего цилиндрического основания.

#301370

да Сергей, у тебя не двигается втулка под гайкой
она всегда сидит очень плотно, под нее тоже наверняка попадает клей которой фиксируют гайку, нужно маленьким раздвижным или подобным инструментом сделать пару вращений по и против часовой стрелки, ничего не оторвётся

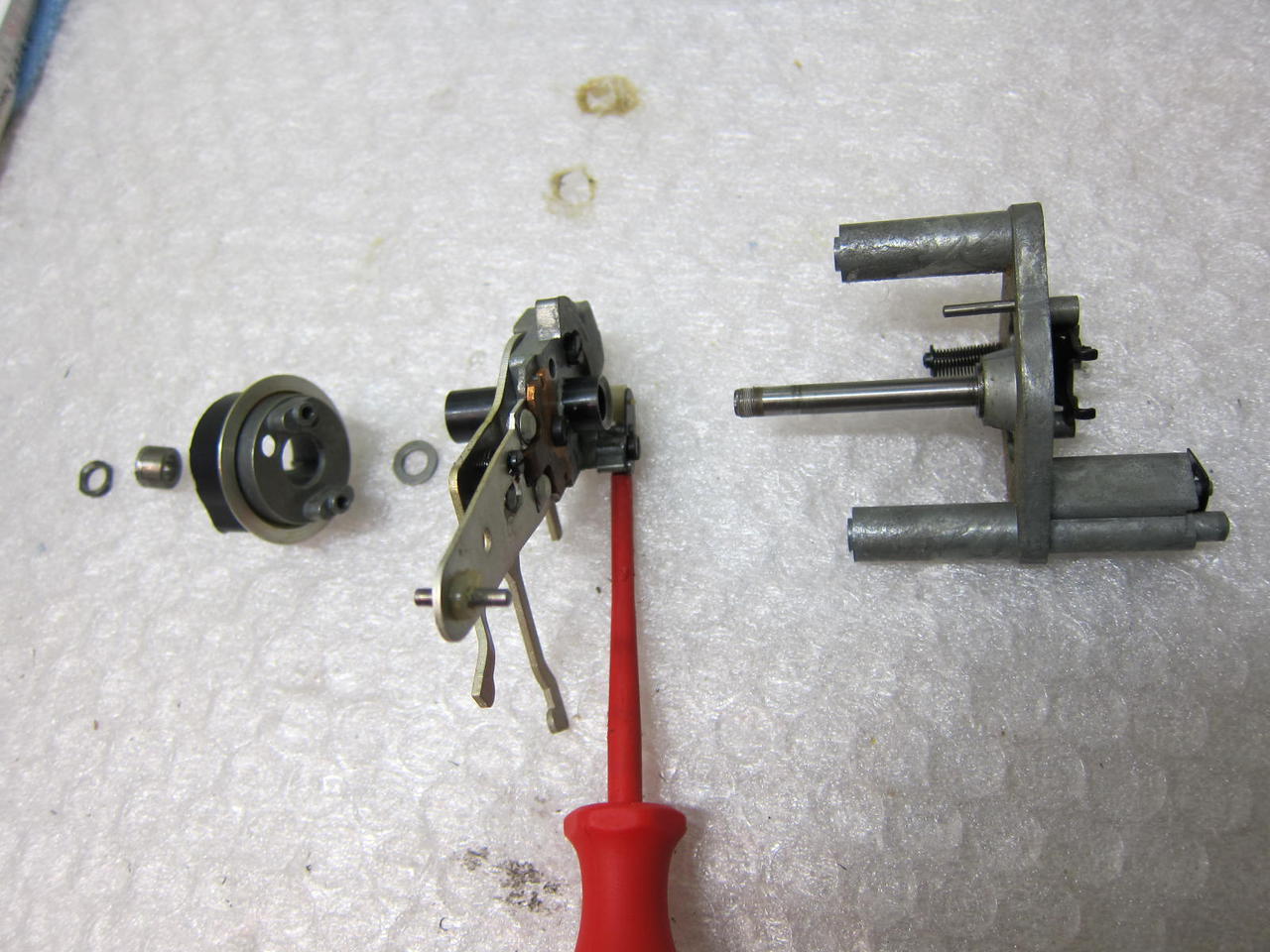

пару фото

по второму вопросу
смысл в том чтобы эта часть узла оставалась и подвижной и в то-же время не меняла положения
винт "16" тоже специальный, если закрутить нормальный то будет фиксироваться жёстко (но перекосится тонарм)
сделано это насколько я понимаю для того чтобы можно было делать настройку опускания иглы на начало пластинки
фигура 6, винт 24
http://elac.pytalhost.com/Miracord50Hs/elac36.jpg

#301487

Добрый вечер! Кто-нибудь (кто из Питера) может помочь практически с настройкой ELAC 50H?

#301606

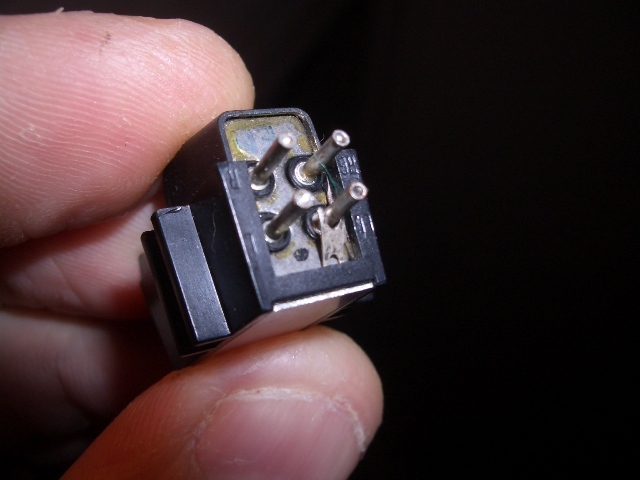

Андрей (agisis) у меня есть головка Philips GP 412? c тыльной стороны имеется пять штырьков левый сигнал/масса, правый сигнал/масса и пятый посередине , на шелле Елак также имеется средний контактный лепесток с обозначением земля или масса , нужно ли его подсоединять и слушая без такого соединения будут ли потери в звуке?

#301631

5-й посередине не нужен , насколько я понимаю
а средний лепесток на шелле елака соеденён с массой (оплётка правого сигнала), тоесть он будет соеденён с RG тушки филипса, хотя сам корпус головки имеет вывод на LG, попробуй менять местами массы шелла, на звук не повлияет, если то на фон

#301640

в моем новом шелле пятый лепесток (тот что посередине) прогнут и подложен предыдущим хозяином под металическую площадку шелла,для чего не знаю, может так надо?

#301643

У всех так. Пятый контакт на тушке - атавизм. Позже этот пятый контакт подпаивали внутри тушки к холодному выводу одного из каналов, а иногда делали даже так (кстати, Филипс):

У вас на картридже этот лепесток тоже есть. У него есть просечка и его легко выломать. То есть изначально был выбор - корпус тушки землить отдельно на тонарм или на один из каналов. Потом отказались.

#301686

operator71 писал(а): Пятый контакт на тушке - атавизм.

Похоже, таким же атавизмом болели и отечественные производители тех времён - на ГЗМ Корвет серий 008/108 тоже есть пятый лепесток, и он тоже соединен с холодным концом одного из каналов.

#304197

Желаю здравствовать друзья, вопрос скорее Андрею (agisis), но если кто в теме, подскажите пожалуйста.
У elac есть головы STS 220, 222, 240 и 333 (может какую именно из этой серии "бочонков" не знаю поправьте (200ую знаю)), какова их иерархия (кто круче?)? вижу, что есть цветовые различия оформления, а вот характеристики различаются/не различаются, не знаю. Взаимозаменяемые ли иглы для указанных картриджей?
Исследования о девайсах в сети не удовлетворили, инфы мало, ну и понятно - головы то 60х годов (все?) если не ошибаюсь.
За ранее всех откликнувшихся благодарю.

#304202

привет!,
я их не коллекционирую, но парочка есть
по простому чем выше число тем круче модель, есть исключения, тоесть редкие модели как 200 и 210 ценятся чистто для коллекции
более высокие модели из 70-х, у них и прижим более менее сносный, а то у некоторых до 8-ми грамм
сам в соновном использую sts 333
головки по названию идентичны с вставками
DM 110 Diamant M17 12*10-6 cm/dyn 2 - 4 p 1976
DM 2 Diamant ?? M 25 7*10-6 cm/dyn 2 - 8 p 1976 roter Punkt, vergoldete Nadelhülse
DM 220 Diamant M17 , 3-5 gr.
DM 222 Diamant M 17 1,5*10-6cm/dyn 2,5 - 4,5 p 1963
DM 240 Diamant M 17 7*10-6 cm/dyn 2,5 - 4,5 p 1976 Hülsenende dunkelgrau
DM 322 Diamant M 13 12*10-6 cm/dyn 1,5 -3,5 p 1976 Hülsenende rot, Hülseninnenseite rot
DM 322 E Diamant 5/22 μm eliptisch 12*10-6 cm/dyn 1,5 -3,5 p 1989
DM 333 Diamant M 17 1976 Hülsenende grau, Hülseninnenseite grün

вставки должны быть все одинаковые по форме

#304208

Андрей, приветствую!
Спасибо за очень полезную инфу, знал, что ты ей владеешь и любезно поделишься, думаю будет полезно всем elacоводам

будет чем еще поделиться об этих головах, выкладывай.
Из новодельных игл что посоветуешь? (предложение Таккера и т.д.)

#304374

Всем здравствуйте
Подскажите пожалуйста по элакам

модели 10Н, 18Н, 50Н, 625, 770Н
как бы вы их расставили в порядке предпочтения? (для простоты считаем тех состояние одинаковым)

#304375

18
50
770
10
625

#304411

"18", "22"пропустили,...

#304412

agisis писал(а): "18", "22"пропустили,...

18 я же на первое место поставил из списка ) А 22 да, не было в списке. ))

#304417

без 22-го как форд без мустанга )

#304467

добрый вечер!
кто нибудь знает эффективную массу тонарма у elac 18h ?

#304499

я не знаю, только предпологаю что тонарм 18-го для систем с маленькой (5-20 mm/N) Compliance
т.к. выпускались они в основном с STS 220 у которой 7 mm/N

#304821

abv9999 писал(а):
agisis писал(а): "18", "22"пропустили,...
18 я же на первое место поставил из списка ) А 22 да, не было в списке. ))

Нужно менять иерархию , вставьте в список мой 22-й , а то обидно

#306441

Привет Андрей (agisis) и всей честной компании! Еще вопрос по головам "коробочкам" (220-333), в передней части кронштейна крепления этих голов имеются две прорези, думаю, что для выставления угла vta, да скорее так и есть, но вот конкретно для каких моделей какая прорезь? для 22н какое правильное положение?

Андрей, какой прижим выставлять для 333ей головы?

#306450

наверное это положение (предполагаю) зависит от проигрывателя: чейнджер или нет
нужно смотреть как по параллели к плинту (пластинке) в том или ином положении находится тонарм

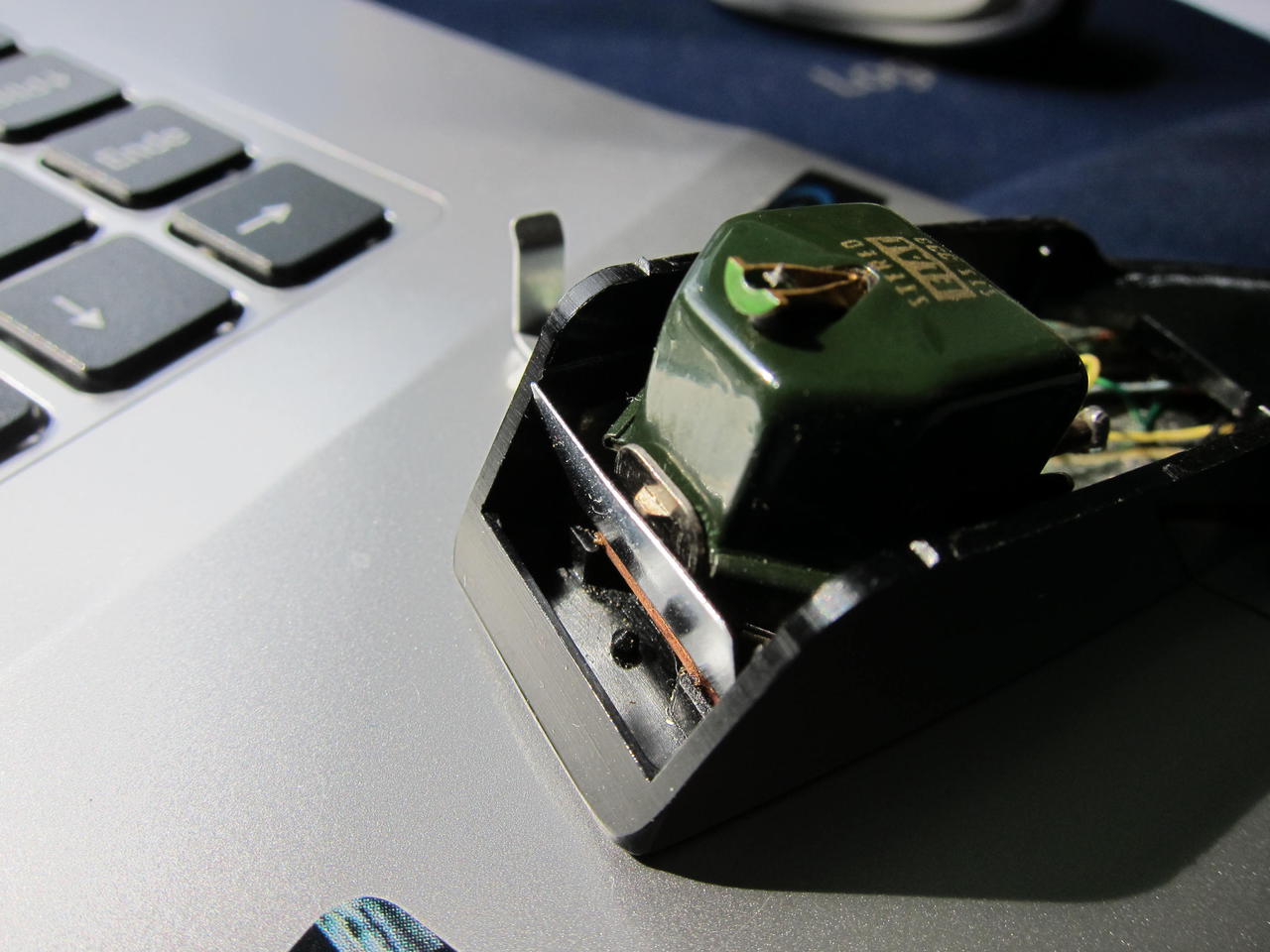

я выставил как на фото, с прижимом около 2гр.
http://wegavision.pytalhost.com/Jahrbuc ... STS333.jpg

#307515

Всем доброе время суток!
Сломал механизм антискейтинга (ось его).
Нет ли у кого "лишнего"?
ELAC Miraphon 22H

Или может есть "DIY" альтернативный способ организовать антискейт?

#307530

привет,
есть такой, почта хочет 6,50 € за пересыл

#307531

agisis писал(а): привет,
есть такой, почта хочет 6,50 € за пересыл

Подойдет!

#307567

к 90 летию фирма Elac готовит выпуск нового проигрывателя
http://www.hifitest.de/news/8016-Miraco ... r%C3%BCche

#307573

agisis писал(а): к 90 летию фирма Elac готовит выпуск нового проигрывателя

Ух ничего себе )))

#307998

Во товарищ что подогнал

давление выставил 2 гр., поигрался и оставил в первом положении (прорезь), как у Андрея на фото, ) весьма впечатляющий звук, не ожидал, это что-то...!

#308030

С виду новый Элак ничего особенного из себя не представляет... ИМХО.

#308031

ba0504 писал(а): Всем доброе время суток!
Сломал механизм антискейтинга (ось его).
Нет ли у кого "лишнего"?
ELAC Miraphon 22H

Или может есть "DIY" альтернативный способ организовать антискейт?

agisis писал(а): привет,
есть такой, почта хочет 6,50 € за пересыл

Андрей, спасибо!
Антискейт получил, поставил, настроил. ELAC снова в строю и поет лучше прежнего :)

#308039

Sulphur писал(а): С виду новый Элак ничего особенного из себя не представляет... ИМХО

Да они никогда ничего из себя с виду не представляли )))

#308071

Как раз таки вид был любопытный. Трубка арма квадратного сечения с нестандартной защелкой фиксатора, любопытный груз противовеса со смещенным вниз, относительно оси подшипников, центром масс, неоновая подсветочка окошка указателя скорости. Да и панель управления занятная. Вид, одним словом, был

#308141

Красавец !!! Интересно сколько будет стоить?

Текст на русском http://www.audiomania.ru/content/art-45 ... z49301mPx0

#308146

Mirahpon 22H
По неизвестной мне причине стал недостаточно легко поворачиваться тонарм вокруг своей оси.
Из за чего воспроизведение не достаточно качественное.
Визуально не могу обнаружить причину.

Нет ли известных, наиболее вероятных "болячек" у этой модели?
Куда смотреть в 1 очередь?

*Руки "не очень прямые" в последнее время, поэтому разбирать все по деталькам не хотелось бы.

#308159

Что там трет об что-то . Возможна проводка тонарма со времнем задубела , стала жесткой , подшибник требует чистки смазки

#308161

sergej1961 писал(а): Что там трет об что-то . Возможна проводка тонарма со времнем задубела , стала жесткой , подшибник требует чистки смазки

Вот скорее всего проводки... точно.
Я их менял. Поставил хороший литц от дедушки VDH. Они вроде тонюсенькие и мягкие... но все-равно влияют.
Постарался их уложить так, чтоб минимизировать влияние (могли задевать как раз рычажок на который антискейт давит).
Стало гораздо лучше, хотя все-равно не идеально.
И по-моему антискейт не одинаково эффективен в начале пластинки, середине и конце.
Предполагаю, что и скатывающая сила в этих местах не одинакова и сила антискейтинга тоже.
Постарался усреднить все это при настройке.
(работу антискейта оцениваю сейчас по тому - двигается или нет игла в сторону при подъеме головки, подвес у головки мягкий, позволяет увидеть)

Подшипник смазал не разбирая маслом для швейных машин. Вроде тоже еще легче ход стал.

#308164

sergej1961 писал(а): Красавец !!! Интересно сколько будет стоить?
Текст на русском http://www.audiomania.ru/content/art-45 ... z49301mPx0

2000 €

#308168

agisis писал(а): к сожалению сделанно в этом месте не оч. профессионально
планку вставили в ведущие и ограничили вытаскивание жалом паяльника или похожим предметом

Андрей , полезный совет владельцам елаков , особенно тем кто пользуется сменными шеллами , у меня при вставлянии шелла в шелодержатель иногда пропадал канал , появлялся фон, чуть дожал - ситуация исправлена. Думал грязь, почистил но неисправность временнами проялялась. Сегодня носил к знакомому , повернули стол к солнцу , приподняли тонарм , заглянули вовнутрь а контактные лепестки внутри практически прижаты от постоянной смены шелов . Человек взял , стоматологический крючок и аккуратненько каждый лепесток приподнял под углом 30 градусов. Вставили шелл, плотный контакт ,включили все идеально...

#308173

agisis писал(а):
2000 €

Было бы за что. ИМХО. Винтаж, наверно, лучше и дешевле.

#308380

Приветствую друзья, Андрей (agisis), коллеги подскажите, из имеющихся на сегодня предложений по иглам для голов 220-333 какая реплика лучше? спасибо, хочу про запас взять, есть ли смысл, или оригинал искать?

#308386

чего их искать то

маркировка чёрная спреди и сзади

а если серьёзно, то почему-то у этих STS судя по продажам ценится голова а не игла,

#308389

да, их певучесть супер, однако надош чем-то и бороздить

вот и задумалси чего взять на замен

кстати за 310 голову только недавно узнал, редкая

#308942

Добрый день всем! Подскажите, пожалуйста. Когда поменял ММ головку на МС (для размышлений на предмет покупки) услышал все включения электроприборов в квартире (возможно, не только в своей), даже от выключателя света в соседнем помещении. Что уж говорить о включении тонармом самого двигателя вертушки. Слышал мнение, что надо заменить конденсатор внутри. После удаления всего, что только возможно, внутри вертушки - грешен оставил цепь, которая подсвечивает скорость вращения диска. После возвращения на ММ отметил, что и в этом режиме всё не так безоблачно. Поменять конденсатор? Удалить цепь подсветки (не так уж и важна)? Или что-то другое... Спасибо!

#308944

Valery2 писал(а): Или что-то другое.

Именно. Зря вы начали портить проигрыватель. Причина этой проблемы находится ВНЕ вашей вертушки. Мои Миракорды и Мирафоны с МС головками работали тихо, и никаких лишних звуков в тракт не привносили.

#308946

Сергей, добрый день! Так а что портить? Проигрыватель остался. К проводам из тонарма припаяны провода с RCA со всеми полагающимися землями и экранами. А что может быть вне? Всё, как и было. В детстве, когда записывали на бобины, отключали холодильники. Подскажите, что же можно предпринять.
Посоветуйте, где приобрести Empire 4000D/II
