Страница 48 из 57

Re: Проигрыватели ELAC

Добавлено: 18 ноя 2015 14:40
operator71
ba0504 писал(а): А что, клэмпы ни кто не использует с Элаками?
Чисто теоретически - не айс. На Миракордах стоит кольцевой упорный насыпной подшипник, корпус которого состоит из двух пластиковых полуобойм. Сломать такой легко, а найти - сложно. ...:...

Re: Проигрыватели ELAC

Добавлено: 18 ноя 2015 14:49
ba0504
operator71 писал(а):
ba0504 писал(а): А что, клэмпы ни кто не использует с Элаками?
Чисто теоретически - не айс. На Миракордах стоит кольцевой упорный насыпной подшипник, корпус которого состоит из двух пластиковых полуобойм. Сломать такой легко, а найти - сложно. ...:...
Советовали не тяжелый (150-200г). От такого наверно ни чего не должно сломаться.

Re: Проигрыватели ELAC

Добавлено: 18 ноя 2015 15:14
operator71
ba0504 писал(а): От такого наверно ни чего не должно сломаться.
Возможно, но лично я смысла не вижу. Возможно кто то придерживается другого мнения

Re: Проигрыватели ELAC

Добавлено: 18 ноя 2015 17:32
abv9999
operator71 писал(а): На Миракордах стоит кольцевой упорный насыпной подшипни
Зато на Мирафонах - обычный с шахтой и шариком.

Re: Проигрыватели ELAC

Добавлено: 27 дек 2015 06:50
sergej1961
Денис_Сергеевич писал(а): приехали недавно заготовки для шильдиков, которые я задумал еще в конце августа. Теперь осталось найти время для их "приготовления". На фотке один из двух вариантов (еще есть Elac Miracord 50H). К сожалению, фото не передает всей прелести этих табличек!

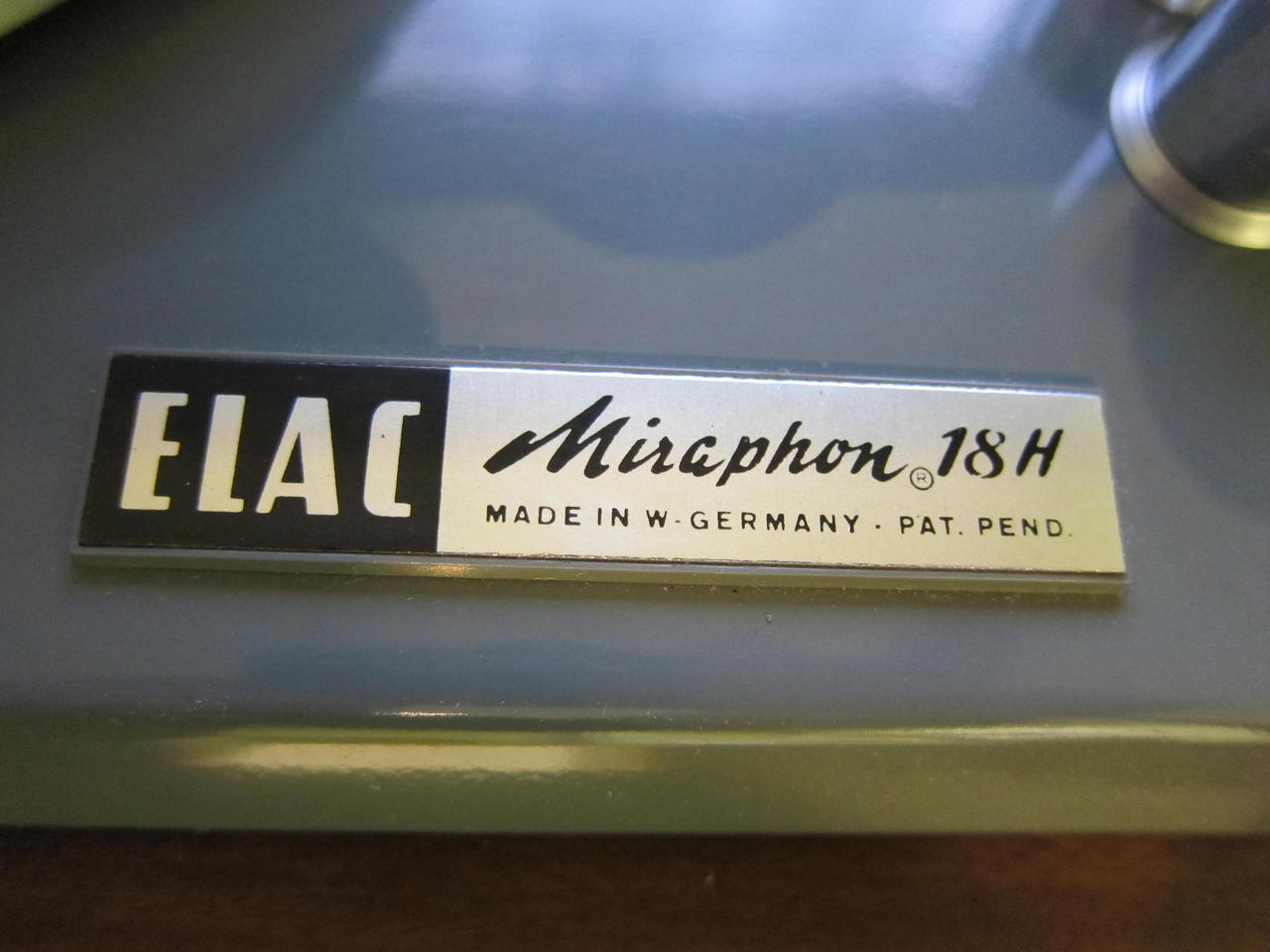

На Украине мастер делает такие шильдики , заказал себе на новый корпус Изображение

Отправлено спустя 1 час 13 минут 13 секунд:
или такие Изображение

Re: Проигрыватели ELAC

Добавлено: 27 дек 2015 08:33
agisis
нижний боллее похож


Re: Проигрыватели ELAC

Добавлено: 27 дек 2015 10:12
sergej1961
Андрей , нижний вариант себе и заказал , на фото макет , в живую он красиво смотрится , залит емалью,отполирован и т.п. Верхний шрифтография взята из более ранних моделей Елаков

Re: Проигрыватели ELAC

Добавлено: 09 янв 2016 10:55
Андрей Д
Здравствуйте.
Нужна помощь. Elac 830. Программная шестерня останавливается, не доходя до нужной позиции
(слева), справа довернута до нужного положения. Это совсем чуть-чуть, но в результате, крайний зубчик цепляется и это порождает отчетливый "тук" каждый оборот диска.
Рассуждая логически, раз диск крутится по часовой, шестерня крутится против часовой стрелки. Получается, что не докручивает.Изображение
Тут вид подтверждает, да язычок не попадает в углубление, немного не доходит.
Не могу сообразить что мешает.
Может, кто-нибудь сталкивался с такой проблемой? Подскажите, пожалуйста.

Re: Проигрыватели ELAC

Добавлено: 09 янв 2016 15:23
agisis
Андрей Д писал(а): Это совсем чуть-чуть,
обычно результат затвердевания старой и отсутствие новой смазки

Re: Проигрыватели ELAC

Добавлено: 09 янв 2016 16:17
Андрей Д
Поменял программную шестерню. Мне показался крайний зубец подточенным. Была такая надежда.
Благо, у меня есть останки проигрывателя из этой серии, покупал из-за обгоревших до непотребства контактов выключателя. Увы, это не помогло. Можно выставить вручную нужное положение, но достаточно сработать автостопу, затем, если крутануть диск рукой, слышно с каждым оборотом один глухой тук-тук-тук.
Убирать толи всю автоматику? Жалко. Да и автостоп терять не хочется.
Не знаю, что и делать.
Вообще, выключатель очень капризный. Если рычажок не попадет точно в точку, он не опрокинется. А он выключается.
Может, попытаться зайти с другой стороны?
Может, попытаться поискать место, где один за полный оборот раз шестерня диска касается крайнего зубца программной шестерни да обточить немного его?
Так оставлять все равно нельзя, крайний зубец и на этой программной шестерне точно так же обглодает с одной стороны. Пластмасса.

Re: Проигрыватели ELAC

Добавлено: 09 янв 2016 17:57
agisis
чтото мне подсказывает что не там ищете
если бы задевал зубчик то за один оборот диска не было бы только одного тука, а много

Re: Проигрыватели ELAC

Добавлено: 09 янв 2016 20:33
Андрей Д
Да не знаю я, что и делать. Схема кинематическая здесь другая, не как в ваших
http://www.youtube.com/watch?feature=pl ... eys0S1xs8w

Re: Проигрыватели ELAC

Добавлено: 09 янв 2016 21:20
agisis
без ремня он так же себя ведёт?

Re: Проигрыватели ELAC

Добавлено: 10 янв 2016 07:06
Андрей Д
Без ремня точно так же.
Язычок выдвигается, когда приходит время сработать автостопу. Думал, может, он не убирается. Нет, это не он.
Шестерня свободно движется, она просто останавливается чуть раньше, чем требуется. Зубочисткой довернуть легко, никакого сопротивления.
Чуть-чуть, буквально на миллиметр.

Отправлено спустя 7 часов 36 минут 13 секунд:
https://www.youtube.com/embed/V-qvHuIaXBs
Посмотрите, какая прелесть :-)

Re: Проигрыватели ELAC

Добавлено: 11 янв 2016 10:19
колдун
agisis писал: любителям PC 900
cегодня менял заманавший и неконтачавший сигнальный кабель (как то на скорую руку поставил вместо заводского то что валялось под ногами), при этом решил последовать советам элаководов с местного форума - убрать перемычку с синего экранного на корпус и выпустить отдельно "землю", потом пошел еще дальше и убрал пластинку которая так-же коротила корпус и синий провод..теперь имею минимальный фон, небольшой микрофонный эффект тонарма при очень большой громкости и как я понимаю микровыключатель соеденяющий сигнальный и экранный в момент передвижения тонарма остался не у дел так как нет соеденения на корпус..что в принципе как я понял не играет роли, т.к. изменений не заметил

https://picasaweb.google.com/1136600333 ... T8kePNhgE#






Вопрос: так может эту колодку совсем убрать?

Re: Проигрыватели ELAC

Добавлено: 11 янв 2016 20:02
agisis
https://picasaweb.google.com/1136600333 ... vT8kePNhgE#
можно попробовать, но смотря куда втыкаются сигнальные всё-же колодка может выполнять свою функцию

Re: Проигрыватели ELAC

Добавлено: 12 янв 2016 07:30
колдун
Сигнальные включаются на вход выносного фонокорректора. Если честно , то замучило периодическое пропадание то одного, то другого каналов.. Или на крайний случай спаять на одной стороне, используя как колодку.

Отправлено спустя 1 час 17 минут 24 секунды:
Письмо следом. Беда не ходит одна. Думаю, пока копаюсь с 900,включу, послушаю 50. Звука ноль. Прозвонил головку: целая.Как я понимаю если разомкнуть muting switch, то сигнал с головки должен быть на динамиках при касании пальцем. Подложил бумажку: тишина. Возникает истинно русский вопрос: куды бечь?

Re: Проигрыватели ELAC

Добавлено: 12 янв 2016 09:16
abv9999
колдун писал(а): Звука ноль. Прозвонил головку: целая.
Так прозвоните остальную проводку. Разве трудно найти проблему, имея чем её прозвонить?

Re: Проигрыватели ELAC

Добавлено: 12 янв 2016 09:34
колдун
Так я прозвонил. Все цело: от головки до разъемов всё звонится. Нечистая сила.

Re: Проигрыватели ELAC

Добавлено: 12 янв 2016 09:43
abv9999
колдун писал(а): от головки до разъемов всё звонится.
Ну значит этот muting switch сажает сигнал на массу не тогда когда нужно, а постоянно. Чудес то не бывает.

Re: Проигрыватели ELAC

Добавлено: 12 янв 2016 10:04
колдун
Ну так я его бумажкой разомкнул! И тишина!

Re: Проигрыватели ELAC

Добавлено: 12 янв 2016 14:12
Андрей Д
В долгий ящик откладывал проблему, которая в общем-то сразу после покупки обнаружилась, только частота проявления со временем увеличивалась. Пропадал сигнал левого канала. Раз уж все разбирал, заодно поменял провода в тонарме.
А знаете, пошло на пользу.
Поскольку у меня нет нормальных вставок для STS-355, а Pfeifer слушать просто невозможно, установил головку, которая много лет лежит без дела.
AT-120Ea. Купил по многочисленным советам на форумах, а головка мне совершенно не нравится.
На другом форуме подсмотрел несколько идей, одна из них касалась увеличения эффективной массы "легкого" штатного тонарма.
Это грузик с "Арии". Противовес, правда, тоже пришлось другой использовать, штатный легкий, его массы не хватает.
Резонанс 8 Гц получился. Сносно даже почти слушается, с поправкой на паршивость головенки.
Ortofon VMS 20 туда бы приспособить, но она длинная, упирается контактами в контакты держателя головки, замыкая их.
Он, конечно, по прежнему делает "тук-тук" с каждым оборотом, но как-то тише. Или я привык.
Даже идея закралась, не вернуть ли тонарм в штатное состояние, да попытаться продать? Может, хоть треть денег, что я затратил на него удастся вернуть :-x
Чувствую, сейчас что-то сломается. Сразу, как эта мысль возникает что-то с ним случается.
Ну, я к тому, что замена проводов в тонарме вообще на пользу пошла, однозначно. Это вообще стало похоже даже на проигрыватель местами. Уже не так удручающе плохо все звучит.

Re: Проигрыватели ELAC

Добавлено: 12 янв 2016 14:36
abv9999
Андрей Д писал(а): подсмотрел несколько идей, одна из них касалась увеличения эффективной массы "легкого" штатного тонарма.
Я тоже несколько лет назад добавлял монетку на шелл Мирафона 22. Уже не помню, для какой головки... ))
Андрей Д писал(а): Резонанс 8 Гц получился
Чем меряете?

Re: Проигрыватели ELAC

Добавлено: 12 янв 2016 14:51
Андрей Д
да чем я могу измерить в домашних условиях... IZotope RX анализ спектра, видно горб в ИНЧ. И 100 Гц на уровне - 60 db.
Но это ролик. Ремня у меня больше нет. Покупать новый? Да, он конечно очень на слух чувствуется. Почти не остается гула мотора, слышно только как гремит опорный подшипник.
Но пока я устал от этого проигрывателя.
Продавать жалко. Наверное, отложу опять на месяц другой на полку, пока поищу головку какую-нибудь совместимую (но только не Elac) и, может, ремень попробую заказать.
10 евро плюс доставка. Доставка... Как же он меня достал, проигрыватель этот :)
Не, не продам. Жалко :)
Погрызу этот кактус позже, отдохну пока.

Re: Проигрыватели ELAC

Добавлено: 12 янв 2016 18:57
agisis
колдун писал(а): Так я прозвонил. Все цело: от головки до разъемов всё звонится. Нечистая сила.

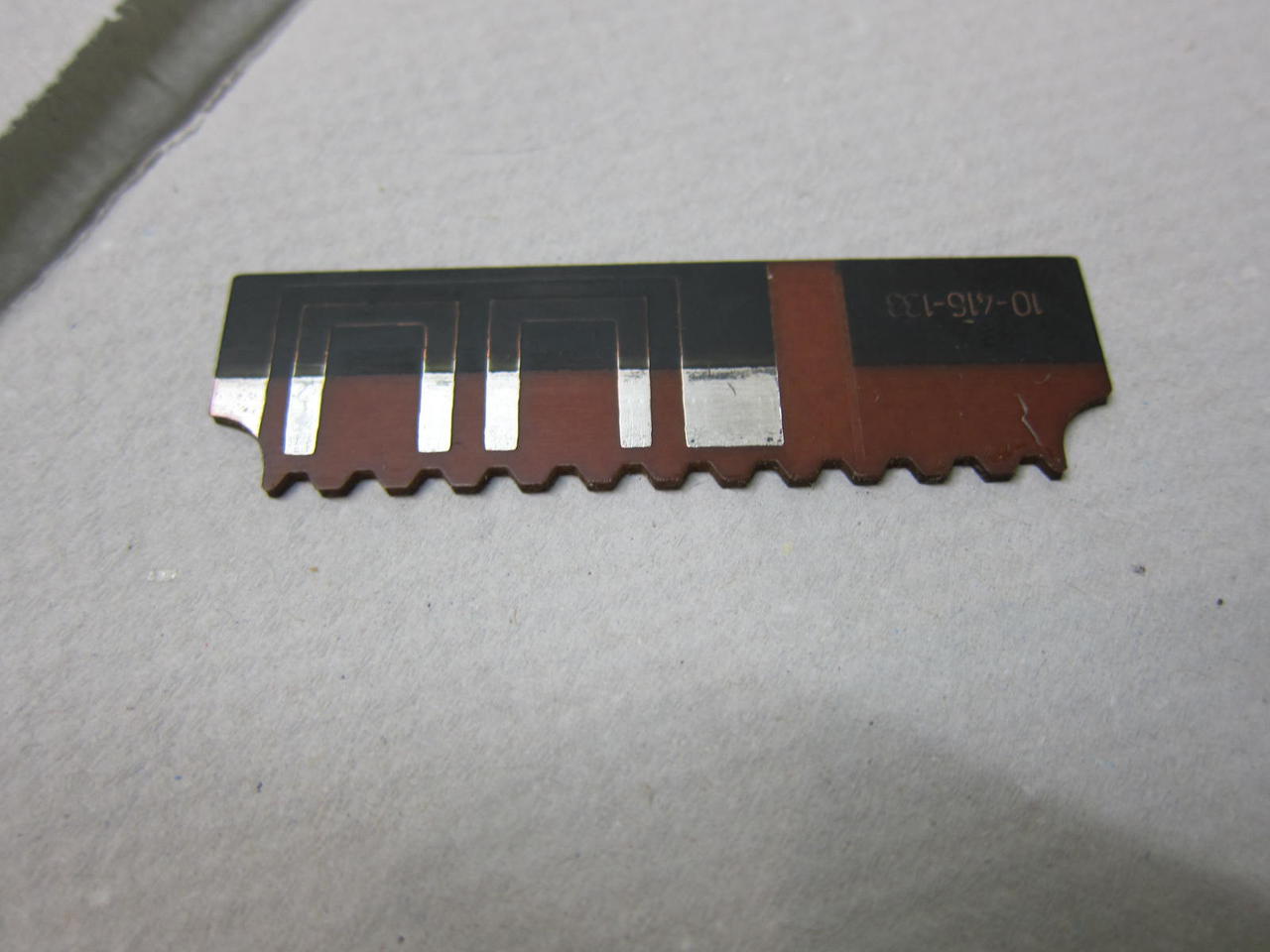

прозвонить до нее (фото) и после нее сигнальный провод


Re: Проигрыватели ELAC

Добавлено: 12 янв 2016 19:43
колдун
Спасибо огромное, все звонилось, но посмотрел на фотку и закрались сомнения.Плата лужёная? У меня гораздо мрачнее и страшнее. Наверно придётся снимать и облуживать.

Re: Проигрыватели ELAC

Добавлено: 12 янв 2016 19:55
agisis
нет просто школьной резинкой до блеска натереть

Re: Проигрыватели ELAC

Добавлено: 13 янв 2016 10:48
колдун
Agisis ещё раз огромное спасибо!!!!!!!!!!!!! Планку снял, почистил, всё пошло. Еще раз убеждаюсь, какой большой фактор носит переходное сопротивление на контактах. Хочу ещё раз спросить по поводу muting switch на 900. Стоит с ним мучиться или спаять всё на одной стороне? Боязно его ковырять, контакты ходуном ходят.

Отправлено спустя 3 часа 27 минут 51 секунду:
Да, вот ещё что: присутствует микрофонный фон. Громкость на 9 часов. Может действительно перемычку убрать в тонарме? Или земляной кинуть пятым проводом до фонокорректора?

Re: Проигрыватели ELAC

Добавлено: 13 янв 2016 14:26
abv9999
колдун писал(а): Может действительно перемычку убрать в тонарме? Или земляной кинуть пятым проводом до фонокорректора?
Это смотря из за чего у вас фон.

Re: Проигрыватели ELAC

Добавлено: 13 янв 2016 15:23
колдун
Предполагаю что от 50. От 900 такого фона нет. Там земля отдельно пятым проводом. Фоник Кембридж 640. При включении фон, при повороте тонарма нет, после опускания на пластинку фон. При возврате тоже самое. В правом канале посильнее, в левом поменьше.

Re: Проигрыватели ELAC

Добавлено: 13 янв 2016 15:48
agisis
колдун писал(а): Предполагаю что от 50
Сергей спрашивал не про аппарат,а что с аппаратом не так
фон у 50-го может быть из-за контактной планки в шеллодержателе тонарма..нелегко подлезть чтобы основательно почистить
контакты на шелле тоже дожны блестеть

Re: Проигрыватели ELAC

Добавлено: 13 янв 2016 15:56
колдун
Андрей понял, спасибо! На шелле блестят, полезу в тонарм.

Re: Проигрыватели ELAC

Добавлено: 13 янв 2016 18:13
abv9999
Я имел в виду - фон из за наводок "по воздуху" или из за граундлупа с корректором.

Re: Проигрыватели ELAC

Добавлено: 14 янв 2016 14:19
колдун
Граундлуп поменял на оверкиль grin: : разрезал перемычку в тонарме. Сигнальные оставил в воздухе, землю с корпуса дал на землю фонокорректора. Итог: фон с 9 часов ушел на 13. Всем огромное спасибо!!!

Re: Проигрыватели ELAC

Добавлено: 14 янв 2016 14:26
abv9999
колдун писал(а): фон с 9 часов ушел на 13
Это как?

Re: Проигрыватели ELAC

Добавлено: 14 янв 2016 14:46
колдун
По уровню ручки громкости на усилителе. Фон чётко прослушивался при положении громкости на 9 часов. Теперь начинает слышаться на 13.

Отправлено спустя 8 минут 11 секунд:
Да забыл добавить: тонарм естественно зафиксирован на стойке.

Re: Проигрыватели ELAC

Добавлено: 14 янв 2016 15:51
Андрей Д
Дайте, пожалуйста, совет, как удалить смазку, попавшую на ролик, вал, обод диска.
Спирт, насколько помнится, не растворяет машинное масло, кроме того, кажется, он вреден для резины.
Мыльный раствор? Fairy? Последний точно отмоет, но не опасен ли он?
Как отмыть качественно и не причинив вреда устройству?

Re: Проигрыватели ELAC

Добавлено: 15 янв 2016 01:50
operator71
Любое средство для мытья посуду, потом изопропиловый спирт. Резине ничего не будет

Re: Проигрыватели ELAC

Добавлено: 15 янв 2016 12:53
Андрей Д
operator71,
Да, получилось, спасибо. Кажется, даже ремень этот еще поработает.

Re: Проигрыватели ELAC

Добавлено: 23 янв 2016 12:00
ba0504
В связи с использованием уже не Элаковских головок довольно высокого уровня (класса) хочется и провода сапгрейдить.
Не нашел в теме: насколько сложно заменить провода в тонарме и как это сделать?

Re: Проигрыватели ELAC

Добавлено: 23 янв 2016 19:48
sergej1961
Все зависит насколько плотно сидит на тонараме основание для шелла . Может сняться , а можно и сломать .Рискованое занятие

Отправлено спустя 2 минуты 48 секунд:
колдун писал(а): По уровню ручки громкости на усилителе. Фон чётко прослушивался при положении громкости на 9 часов. Теперь начинает слышаться на 13.

Отправлено спустя 8 минут 11 секунд:
Да забыл добавить: тонарм естественно зафиксирован на стойке.
У меня иногда появлялся фон на одном канале ,чуть дожал шелл пальцами с торца и фон пропадал , в моем случае имело место плохая(не плотная) стыковкаой контактной группы шела и тонарма

Re: Проигрыватели ELAC

Добавлено: 23 янв 2016 20:08
agisis
ba0504,
отпаять (освободить) провода у замыкателя, припаять к ним новые, перевернуть шасси
снять тонарм, отпаять провода в шеллодержатале, протянуть в тонарм новые
одно но, в тонарме в области отверстия (которым он ложится в стойку) имеется кусочек губки которой прижимаются кабеля к стенке тонарма (чтобы не мешались и не поритились стойкой)
так вот ее желательно через это отверстие загодя вытащить и как нить поместить туда после новую, т.к. старая скорее всего развалится

Re: Проигрыватели ELAC

Добавлено: 23 янв 2016 20:14
ba0504
agisis писал(а): ba0504,
отпаять (освободить) провода у замыкателя, припаять к ним новые, перевернуть шасси
снять тонарм, отпаять провода в шеллодержатале, протянуть в тонарм новые
одно но, в тонарме в области отверстия (которым он ложится в стойку) имеется кусочек губки которой прижимаются кабеля к стенке тонарма (чтобы не мешались и не поритились стойкой)
так вот ее желательно через это отверстие загодя вытащить и как нить поместить туда после новую, т.к. старая скорее всего развалится
Спасибо! Снять тонарм... где посмотреть как это сделать?
Шеллодержатель нужно будет снять с арма? (или не снимая его все делается)

Re: Проигрыватели ELAC

Добавлено: 24 янв 2016 06:52
sergej1961
agisis писал(а): ba0504,
отпаять провода в шеллодержатале

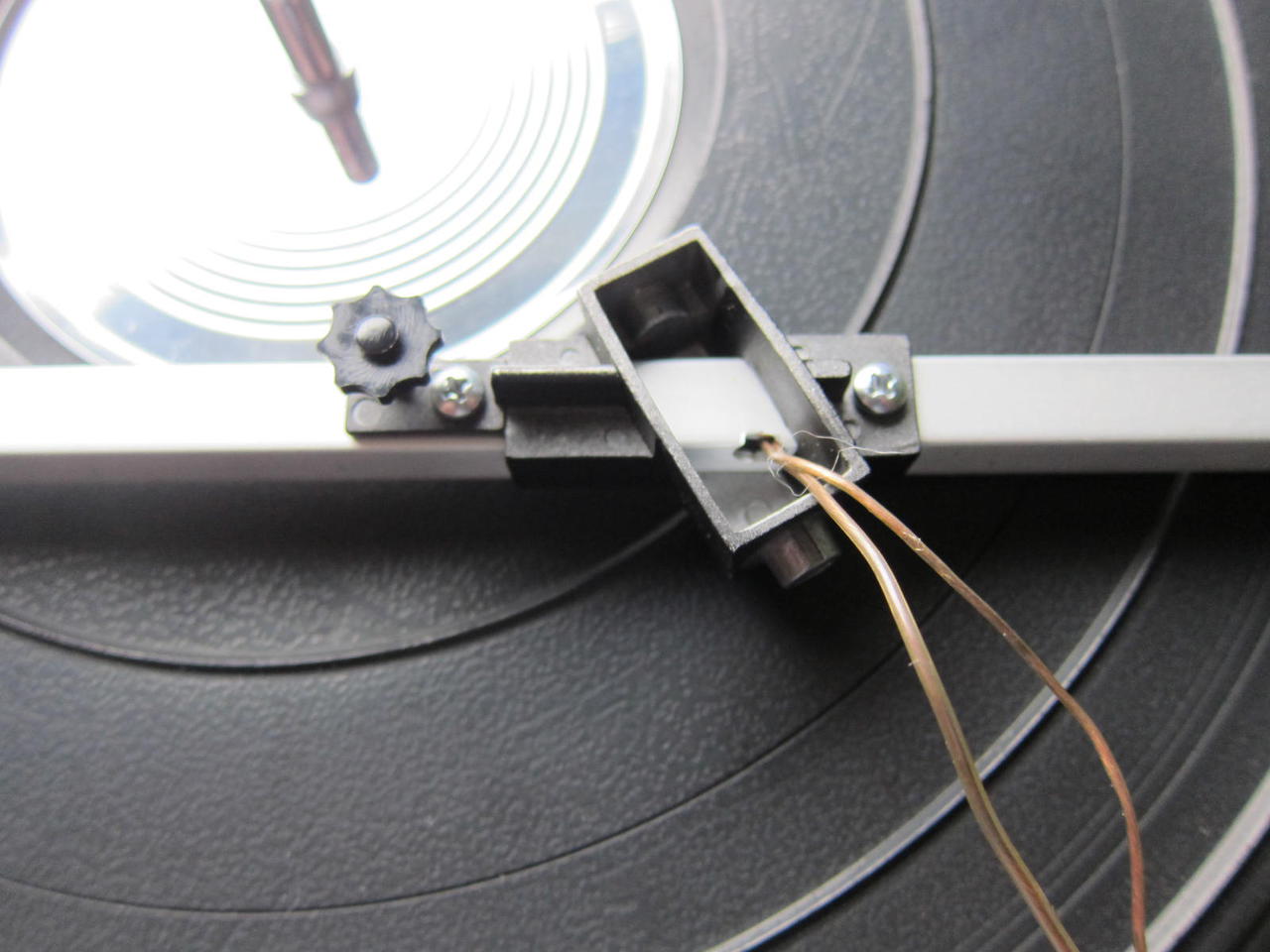

Распайка проводки внутри тонарма в тыльной части шеллодержателя за контактной группой ,по моему не снимая шеллодержатель отпаять провода не получится

Re: Проигрыватели ELAC

Добавлено: 24 янв 2016 10:28
agisis
agisis писал(а): для этого нужно освободить тонарм :
1. открутить "5" и "15" под колпаками "25", освободив загодя немного сигнальный провод под шасси, положить тонарм рядом (лучший момент для чистки контактов шеллодержателя)
http://elac.pytalhost.com/Miracord50Hs/elac16.jpg
"15" и есть регулировочный для тонарма, почистить подшипники "14", смазать, после сборки нужно будет настроить тонарм (всё это после настройки подшипника узла )
2. снять "18", предварительно вытащив "18.1" и открутив "195" ("195" настраивает высоту тонарма при автомате, запомнить положение перед демонтажем или настроить как нужно самому)
3. в центре "12" видим настроечную гайку узла тонарма, она фиксирована от самораскрутки, тоесть в первый момент трудно поддаваемая

фото гайки и спец инструмента
пункт 1 для снятия тонарма

паять можно, но очень быстро, иначе пластик поплавится

Отправлено спустя 1 минуту 31 секунду:

Re: Проигрыватели ELAC

Добавлено: 24 янв 2016 11:12
ba0504
В середине этого снимка что такое в отверстии? Похоже на проволоку комком, но плохо видно. Или это кусок типа паралона, прижимающий проводки кверху (или к боку?), чтоб не мешали фиксировать тонарм замочку?

Подшипники 14 обязательно мыть и смазывать?
Можно их промыть бензином для зажигалок или чем?
Можно их смазать моторным маслом, маслом для швейных машинок или чем?

Re: Проигрыватели ELAC

Добавлено: 24 янв 2016 11:40
agisis
да, это и есть остатки поролона
не обязательно с подшипником возиться, но хорошая возможность
промыть можно бензином и капнуть маслом для машинок

Re: Проигрыватели ELAC

Добавлено: 25 янв 2016 17:21
Feandr
Rocket Man писал(а): Обратил внимание, когда включаю воспроизведение, и в тот момент когда игла касается канавки на правом канале слышен кратковременный треск от соприкосновения пластинки и иглы, и только через пару секунд включаются оба канал и начинается воспроизведение. Что за кратковременный треск в правом канале перед воспроизведением или так должно быть или что-то где-то надо регулировать?
Доброго времени суток! У меня таже проблема один в один с вашим описанием.Как вы её решили?

Re: Проигрыватели ELAC

Добавлено: 26 янв 2016 09:42
колдун
Нужно чистить и регулировать muting switch. Как Agisis писал обычным ластиком.

Re: Проигрыватели ELAC

Добавлено: 26 янв 2016 10:29
sergej1961
Андрей (agisis) молодец !!! Такого специалиста по Елакам нужно еще поискать. Андрей а єта планка с контактами в шелодержателе вытаскивается из канавок или она там намертво запресована ? Имеется ввиду , если отпаять фоно кабель с противопожоной стороны - планку с контактной группой получится вытянуть,скажем- для удобства пайки?
